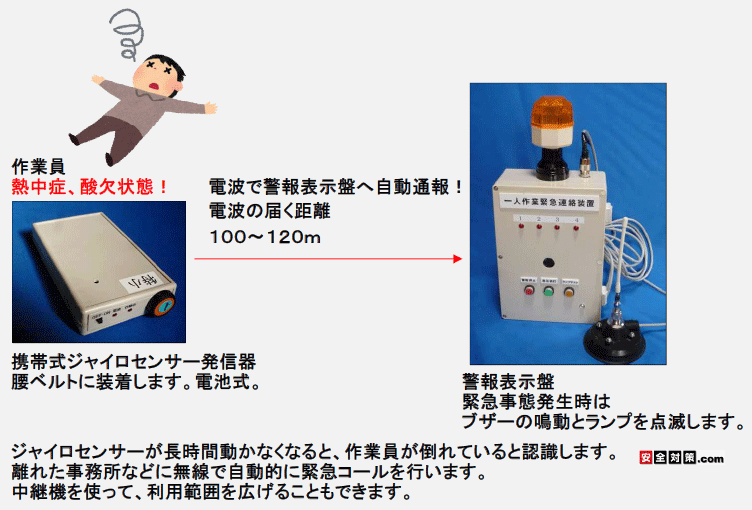

ジャイロセンサー内蔵の携帯発信器は人が倒れて動かなくなると一定の時間経過後に予告音が発生しそれでも動かない時は事故と認識して離れた事務所などに緊急コールを行います、緊急押しボタン付き

作業員携帯式ジャイロセンサー発信器一人作業緊急無線通報装置

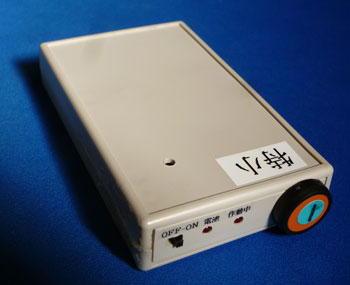

作業員はジャイロセンサー内蔵の小型発信器を腰ベルトに携帯します。発信器は携帯電話サイズです。

高性能ジャイロセンサー(角度センサー)内蔵の小型携帯発信器は作業員が倒れて動きがなくなったとき、 もしくは押しボタンを長押ししたときに緊急事態発生を離れた警報受信盤に知らせ、助けを呼びます。

昼夜を問わず、一人作業中に万が一事故や災害が発生したときに、事務所や守衛室、
さらには電話回線やメールを使って工業外の責任者の携帯電話に緊急連絡を可能にした安否確認システムです。

携帯発信器を装着した作業員が倒れて動かなくなる(60度以上の傾斜)と一定の時間経過後に発信器から予告音が発生し、
それでも動かない時は事故と認識して電波を発信、人のいる離れた事務所などに緊急コールを行い、受信警報盤のブザーが作動します。
携帯発信器は緊急ボタン付き。ボタンを長押した時は即、無線で緊急発信を行います。


携帯型ジャイロセンサー式一人作業緊急無線通報装置一式、ジャイロセンサーと警報受信盤
※上の写真の受信盤にはランプはついていません。


携帯発信器から電波を受けた受信警報盤は警告ブザーを作動しながらランプが点滅し、緊急事態発生を知らせます。

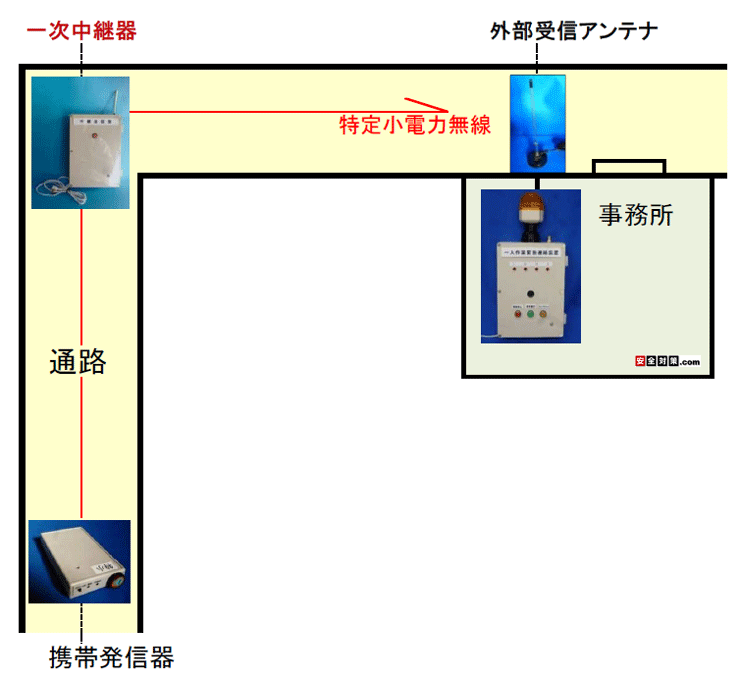

携帯発信器〜警報盤までの電波の届く距離が足りないときは追加オプションの中継機を途中に設置して、電波の届く距離を延長することができます。
中継機を介さないと電波の届かない位置、警報受信盤の近くで発報した時でも作動します。(一次中継機のみ使用する場合)
製造業の現場、研究室、クリーンルームなど構内を移動しながら仕事をする作業員に最適の緊急連絡装置です。


携帯式ジャイロセンサー発信器  携帯式ジャイロセンサー発信器
周波数 426Mhz帯
出力 特定小電力無線
自動送信 ジャイロセンサー(傾斜センサー)
手動送信 押しボタン
電池 単4電池2本(3V)
重量 約105グラム
寸法 58×95×16ミリ(ナイロンケースは含みません)
電池の保ち時間の目安:1日8時間使用で約1ヶ月間(※使用状況により変わります。)
バッテリ交換警告LED(電池LED)付き。電池電圧が2.6Vになると点灯します。
電波の届く距離 100〜120m
発信機は後日追加することもできます。

携帯式ジャイロセンサー発信器の電池が弱まると電池交換LEDが点滅します。
※電池電圧モニターLED



携帯式ジャイロセンサー発信器の設定は本製品用の専用ツールで行います。
※専用ツールは特注品となります。タイムなど発信機の設定変更は発信機を一旦弊社にお預かりする形とさせていただきます。 新規でご購入の場合はご希望のタイマー設定を予めご指定ください。

1.予告音ディレータイム 約1秒〜4分の間で調整可(標準設定30秒間)
2.電波発信ディレータイム 約1秒〜4分の間で調整可(標準設定15〜30秒間)
3.電波連続送信タイム 約2秒〜5秒間調整可(標準設定5秒間)
4.手動送信時間(押しボタンの長押し) 約2秒間
5.ジャイロセンサー作動傾斜角度 1)60度 2)50度 3)45度(標準設定60度)


以下のような時に2つの場合に警報が作動します。

1.自動送信(ジャイロセンサーによる監視) 一定の時間、発信機が60度以上傾いて動かない状態が継続した場合。
作業員が床に倒れた状態が連続した状態。
携帯型ジャイロセンサー式一人作業緊急無線通報装置の携帯式ジャイロセンサー発信器を横倒しにすると電源が入ります

予告音ディレータイム30秒間、電波発信ディレータイム15秒間の場合。

携帯式ジャイロセンサー発信器を60度以上倒します。(人が倒れて動けない状態)
約2秒後にジャイロセンサーの電源が入ります。

タイマー作動後約30秒間が経過すると携帯式ジャイロセンサー発信器からピーッピーッ音が鳴り始めます。
※予告音

さらに15秒後にピーッピーッ音のテンポが早くなり警報表示盤に向けて電波が発信されます。
電波を受けた警報表示盤が警告アラーム音とフラッシングをスタートします。


携帯型ジャイロセンサー式一人作業緊急無線通報装置の動作例。
発信機を倒して約30秒後に予告音が作動、さらに15秒後に予告音のテンポが早くなり、メインの警報表示盤の警報アラームが作動します。



携帯式ジャイロセンサー発信器の傾斜センサーは約60度傾くとスイッチが入り、ジャイロセンサー回路の電源が入ります。 警報のカウントダウンがスタートします。
携帯ジャイロセンサーの電源が入ってから60度以上傾斜しない状態に戻すとタイマーは自動的にリセットされます。
※自動的に待機状態に戻ります。

予告音作動中に発信機を立てると予告音は止まりタイマーはリセットされます。



2.手動送信 押しボタンを2秒以上長押しした場合に緊急の電波が発信されます。
即、警報が作動します。
携帯式ジャイロセンサー発信器押しボタンを3秒以上長押しした場合に緊急の電波が発信されます

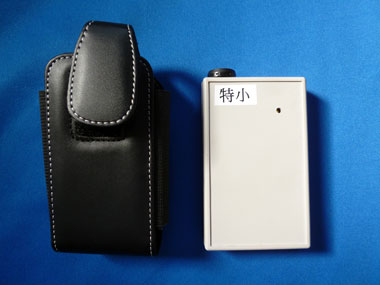

携帯式ジャイロセンサー発信器付属の腰ベルト固定用ケース
腰ベルト固定用ナイロンケース。ナイロンケースは市販品を使っていますので写真のものと変更になる場合があります。

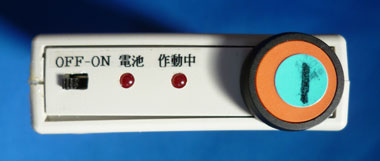

携帯式ジャイロセンサー発信器のスイッチ
左から
電源スイッチ
電池電圧モニターLED
ジャイロ作動モニターLED
手動の緊急押しボタン(約2秒間長押しすると即警報が作動し、警報盤でアラーム音とフラッシングが作動します。)


携帯式ジャイロセンサー発信器の電池ボックス
発信器裏面の電池ボックス。


携帯型ジャイロセンサー式一人作業緊急無線通報装置4チャンネル用警報表示板  警報表示盤(4チャンネル用)

携帯式ジャイロセンサー発信器からの緊急無線電波を受けるとアラーム音(ビュッツ、ビュッツ、....という甲高い音)を発し、 上のランプを点滅させます。

表示 LED4表示(4チャンネル)
警報 内蔵ブザー
リセットボタン 警報停止ボタン ランプ表示停止ボタン ランプテストボタン
電源 AC100V
寸法 300×230×90ミリ
材質 ABS
重量 約2キロ

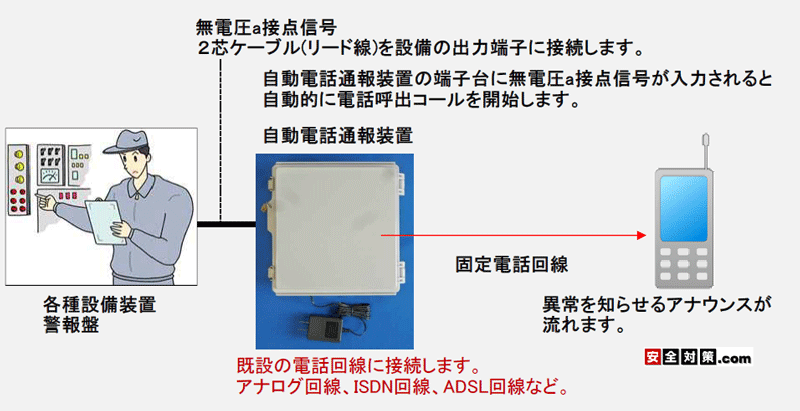

※無電圧a接点信号出力端子を増設することができます。-内部端子台
自動電話通報装置や自動メール通報装置などを接続、連動させる事ができます。

※警報表示盤は、1チャンネル用、4チャンネル用、10チャンネル用があります。

※1台の警報表示盤には最大30個の携帯式ジャイロセンサー発信器を登録する事ができます。
1つのチャンネルにまとめて30個登録したり、2つのチャンネルに15台づつ合計30個登録したりすることもできます。

※1度携帯式ジャイロセンサー発信機が警報表示盤に登録されると警報表示盤の電源を切っても発信機は消去されません。

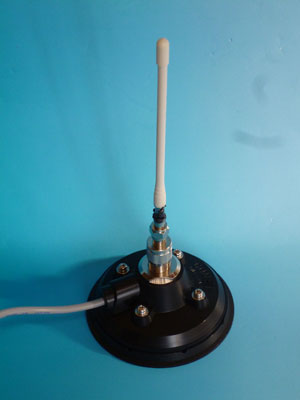

独立受信アンテナ
警報表示盤から独立した独立受信アンテナ付属。
メインの警報受信盤本体は周囲から目視のしやすい位置に設置してください。
付属の独立受信アンテナは携帯式ジャイロセンサー発信器もしくは中継機からの電波を受信しやすい見晴らしのいい位置、 天井の高い工場や倉庫の場合は天井近くの高い位置に設置すると電波の受信環境が良くなります。


独立受信アンテナ

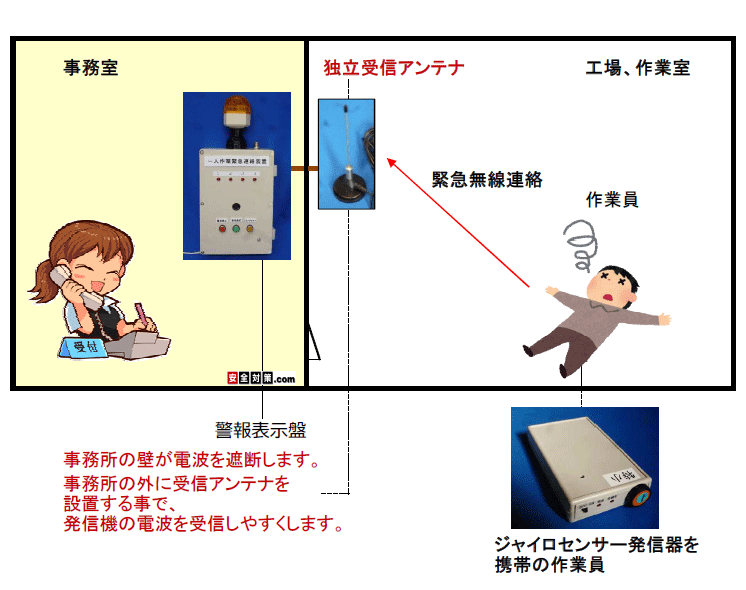

警報盤は事務所内、独立受信アンテナを工場側に設置します。
工場内で作業中の作業員が携帯する発信機の電波を受信しやすくします。
警報盤と受信アンテナはケーブルでの有線接続となります。


独立受信アンテナ
たくさんの機械や商品が並ぶ天井の高い工場や倉庫の場合。
独立受信アンテナを周囲から見晴らしの利く天井付近に設置します。 作業中の作業員が携帯する発信機の電波を受信しやすくします。 表示盤と受信アンテナはケーブルでの有線接続となります。

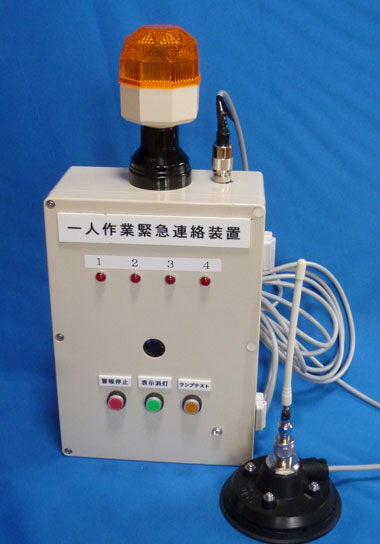

携帯型ジャイロセンサー式一人作業緊急無線通報装置4チャンネル用警報表示盤
警報表示盤(4チャンネル用)一式。
発報した発信機を識別する1〜4番のランプ付き。

警報停止ボタン、ランプ表示停止ボタン、ランプテストボタン
左から
警報停止ボタン、ランプ表示停止ボタン、ランプテストボタン





携帯型ジャイロセンサー式一人作業緊急無線通報装置中継機  中継機
受信周波数 426Mhz帯
送信周波数  426Mhz帯
出力 特定小電力無線
電源 AC100V
寸法 270×250×120ミリ
材質 ABS
重量 約2キロ

電波の届く距離 100〜120m

携帯式ジャイロセンサー発信器の電波を中継すると真ん中の赤ランプが点灯します。

警報表示盤の近くで携帯式ジャイロセンサー発信器を発報させると、 中継機を介さずに表示盤に着信します。

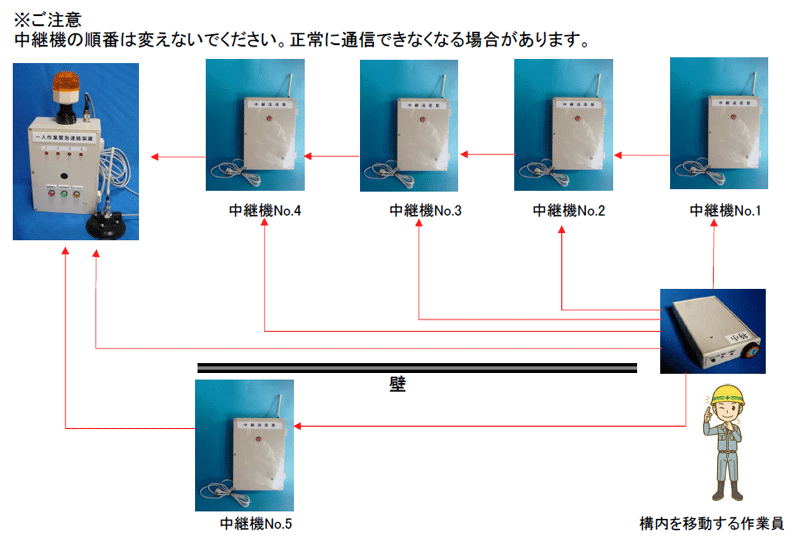

中継機は一次中継機と二次中継機の2台を使用ですることができます。
中継機は内部スイッチで、一次中継機、二次中継機の切替をすることができます。
※それ以上の台数をご希望の場合はご相談ください。

ご注意
中継機を介して警報表示盤に着信すると、携帯式ジャイロセンサー発信器が発報してから 警報表示盤に着信するまでに数秒間のタイムラグが発生する場合があります。

携帯型ジャイロセンサー式一人作業緊急無線通報装置の中継機

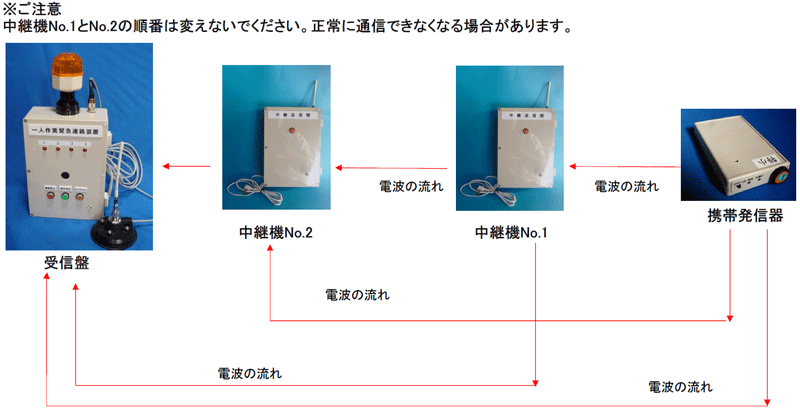

警報盤の周囲に一次中継機を2台使用するイメージ図
携帯式ジャイロセンサー発信器から発信される電波は、直接警報表示盤に着信、もしくは中継機を介して警報表示盤に、いずれの方法でも着信します。
一次中継機を2台使用するイメージ図。携帯型ジャイロセンサー式一人作業緊急無線通報装置の中継機

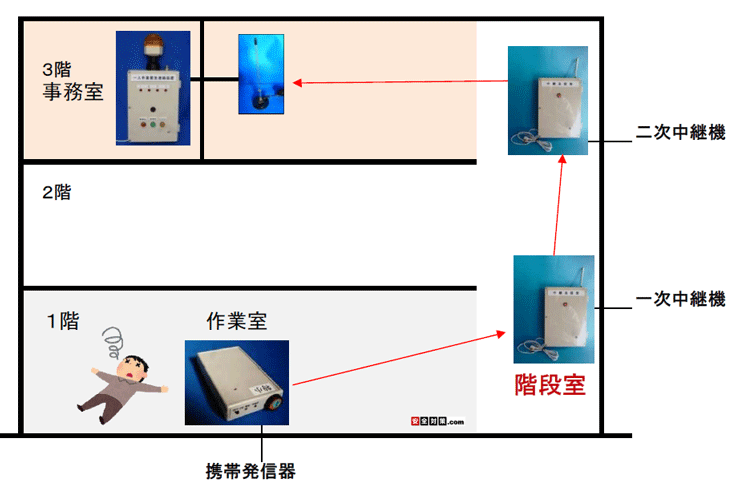

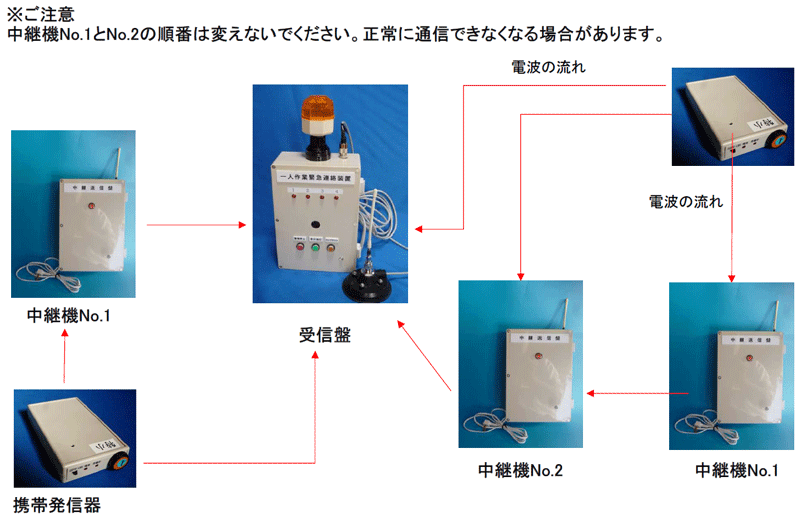

遠くの携帯式ジャイロセンサー発信器の電波を一次中継機と二次中継機の2台使用して警報盤に届かせるイメージ図
二次中継機は携帯式ジャイロセンサー発信器の電波を直接中継する事は出来ません。
一次中継機を介してから二次中継機に信号が流れます。
一次中継機と二次中継機の2台使用するイメージ図。携帯型ジャイロセンサー式一人作業緊急無線通報装置の中継機


基本動作-予告音ディレータイム30秒間、電波発信ディレータイム30秒間の場合。
1.発信器、中継機、警報表示盤の電源を入れます。
2.携帯式ジャイロセンサー発信器を横置きにしてください。
  傾斜角度60度以上
3.約2秒後にジャイロセンサーの電源が入り、赤色LEDが点灯して自動的に電波送信タイマーがスタートします。
4.自動送信タイマーがスタートがスタートして30秒後にピーピーという予告音が鳴り始めます。
5.警告音が鳴り始めてさらに30秒後、ピーピー音の間隔が早くなり、中継機、警報表示盤に向けて電波が発信されます。
6.電波を受けた警報表示盤はアラーム音を鳴らしながら、フラッシュランプを点滅させます。
7.リセットの方法
  携帯式ジャイロセンサー発信器を正常な状態(立てる)に戻して電波を停止してから警報表示盤のリセットボタンを押してください。


1チャンネル用警報表示盤
1チャンネル用警報表示盤(独立受信アンテナ付属)
警報停止ボタン付き。


携帯式ジャイロセンサー発信器の登録 消去
発信器は警報表示盤に最大30個まで登録可能です。
登録は1〜4チャンネルに振り分けて御利用いただけます。
1番のチャンネルにまとめて30個登録したり、2つのチャンネルに15個づつ登録して御利用いただくこともできます。
登録された内容は電源をオフにしても消去されません。
1チャンネル用警報表示盤に複数個の携帯式ジャイロセンサー発信器を登録可能です
1チャンネル用警報表示盤に複数個の携帯式ジャイロセンサー発信器を登録可能です。



設置上のご注意
1.電波は発信器と受信警報表示盤が同じ建物内ですとよく届きます。

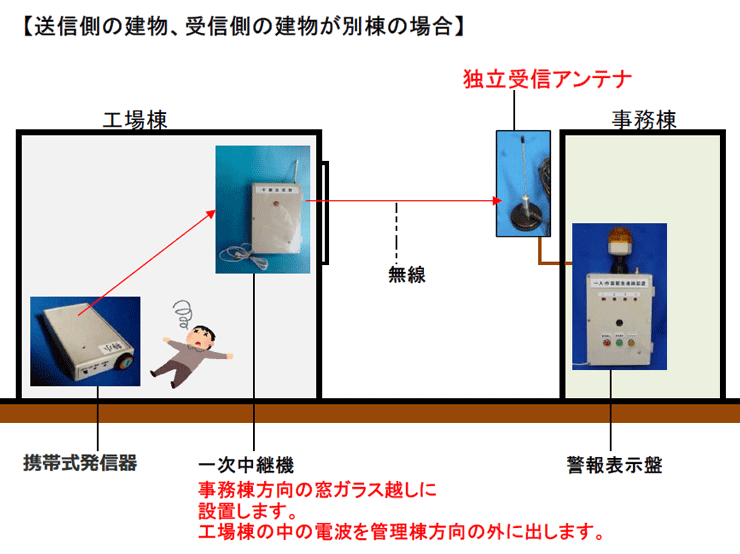

2.発信器と警報表示盤が屋内と屋外の場合、動作距離は短くなります。建物自体の壁が電波を遮断します。
  発信器が屋外の場合は警報表示盤に付属の受信アンテナを外に出すと電波を受信しやすくなります。
3.アンテナはできるだけ見晴らしのいい場所、大きな工場の場合は天井付近の高い位置に設置してください。
アンテナがケース直付けの場合は警報表示盤を見晴らしのいい場所に設置してください。
4.鉄筋コンクリート造りの建物内に警報表示盤を設置する場合は通路や大きなフロアなど電波が遠くまで飛ぶ位置に設置してください。
  広い空間に警報表示盤の設置が不可能な場合は同軸ケーブルでアンテナを伸ばしてアンテナを広い空間に出して設置してください。
5.アンテナは金属やコンクリートにはできるだけ近づけないようにしてください。
6.発信器が金属やコンクリートの陰になる場所に警報表示盤を設置するとこは動作距離を予め確認して設置してください。
7.シールドルームや地下室など電波の伝播状況が良くない場所は中継機の御利用をご検討ください。




【価格】

作業員携帯式ジャイロセンサー発信器一人作業緊急無線通報装置の機器単価-消費税別価格。
1.携帯式ジャイロセンサー発信器 1個67000円
2.警報表示盤(1チャンネル用、独立受信アンテナ付属)1台215000円
3.警報表示盤(4チャンネル用、独立受信アンテナ付属)1台270000円
4.中継機1台175000円(※必要時)

個別にお見積もりをさせていただきます。お見積書の作成は無料です。


導入をご検討の際に、事前に現地で動作テストが出来るデモ機をご用意できます。携帯発信器1個、受信盤1台、中継機1台。
1週間無料で貸し出しいたしておりますので、この頁の一番下の送信フォーム、メールファックス、御電話でお問い合わせください。
デモ機をご返却の際の宅配料金のみご負担をお願い申し上げます。


本商品は完全受注生産品のため、納期は御注文後2〜3週間前後のご猶予をお願い申し上げます。
完全受注生産品のため、発注後の返品はご遠慮をお願い申し上げます。
ランプの形状は変更になる場合がございます。
商品についてのご質問とお問い合わせ、御注文は下記のお問い合わせ欄をご利用ください。
商品につきましてご質問がございましたら、下の送信欄でお気軽にご質問ください。
故障の際の対応−故障機器を宅配便にてご送付いただきます。
本製品は安全用補助装置としてご利用ください。 万が一動作不良や誤作動によってもたらされた損害につきましては 原因に種類に関わらず弊社は責任を負うことはできませんのでご了承をください。


【配送方法】
クロネコヤマトの「宅急便」(ヤマト運輸株式会社)にてお送りさせていただきます。
配送料は別途かかります。


【サポート体制とメンテナンス】
商品の納品時に故障や不具合などがありましたら納品後7日以内のご連絡下さい。 不具合の内容が弊社責任の場合は無償で修理、又は商品の交換の対応をさせていただきます。 それ以外の場合は有料修理とさせて頂きます。

商品の点検、修理の対応方法
点検、修理の際は、お客様より商品を宅配便にて 弊社もしくは製造元へお送りいただきまして一旦お預かりをさせていただきます。 点検、修理の終了後に改めまして宅配便にて商品をご返却をさせていただく形とさせていただきます。 出張による点検修理はお受けいたしかねますので何卒ご了承をお願い申し上げます。
また、商品の取付工事につきましてはお客様にてご手配をお願い申し上げております。
製品保証は日本国内の使用においてのみ有効です。
