太陽電池式パトランプ無線警報システム(特定小電力無線)

電池式の無線携帯のスイッチ操作で数百m離れたソーラー式パトランプをオンオフ操作できます。
無線方式の回転灯は太陽電池から電源を供給しますので設置場所に電源は必要ありません。屋外設置可能です。
無線スイッチからパトランプまでの通信距離100〜300m。

持ち歩き式無線送信機
持ち歩き式無線送信機です。
腰のベルトに固定します。
電池式。

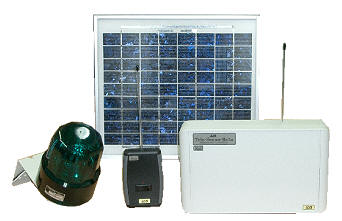

基本セット
ソーラー電源式回転灯警報システム設置例

持ち歩き式き携帯送信機(電池式)

外部送信アンテナユニット(屋外設置)

特定小電力無線

ソーラー電源式遠隔受信機
ブザーやパトランプを作動します。

作業現場や工事現場などでの車両や人への警告、ボタン誘導システムなど運営効率の向上、省力化にもお役に立てます。

商品のお問い合わせ、ご質問、利用方法のご相談、ご注文は当ページ一番下のお問い合わせ欄を御利用ください。
お客様からのお見積もり作成のご依頼は無料にて承っております。会社案内も明記してございます。


工場、作業場での緊急連絡、非常ボタン
工場、作業場での緊急呼び出し装置、非常ボタン、呼び出し装置
倉庫内での緊急連絡、非常ボタン
倉庫内での緊急呼び出し装置、
非常ボタン、呼び出し装置
警備員の作業現場、駐車場での緊急連絡、誘導、非常ボタン
警備員の作業現場、建築現場での
非常ボタン、呼び出し、誘導システム
駐車場での車両誘導、呼び出し装置、誘導装置
駐車場での車両誘導、呼び出し装置、誘導装置

低予算のワイヤレスシステムを使って販売現場、製造現場、運送などの安全監視や人員の合理化、少数化、仕事の手間や労働力をはぶきます

電池式の送信機のスイッチを作動させると数百m離れたパトランプ(アロー製、パトライト社製など)が作動します。
回転灯は太陽電池から電源を供給しますので、設置場所に電源は必要ありません。
ソーラーパネルで発電した電力は一旦内蔵バッテリに充電してから使用しますので夜間も利用できます。
※夜間の使用頻度をご相談ください。

送信機〜受信機までは特定小電力無線で通信しますので自由に運用エリアを設定できます。

送信機〜受信機-見通し100〜300mまで送信可能です。※環境によって変わります。
長距離型無線パトランプ呼び出しシステムです。-特定小電力無線-
※各種用途や性能向上のため外観、仕様が変わる事があります。
※AC100V(家庭用コンセント)で作動させるシステムも別にございます。


本製品の導入に際して役所への届け出や免許などは必要ありません。そのまますぐにご利用いただけます。

日本製の製品です。安価な外国製の製品と違い、点検修理が可能です。
受注生産品ですので屋内での使用、屋外での使用、電源の種別、回転灯の使用頻度を使用時間などご要望に応じて仕様のご相談をさせていただいております。



取り付けイメージ図(参考)
-送信機〜監視物件の間の有線工事は必要ありません。-
太陽電池式遠隔回転灯警報システムイメージ図

太陽電池式遠隔回転灯警報システムイメージ図

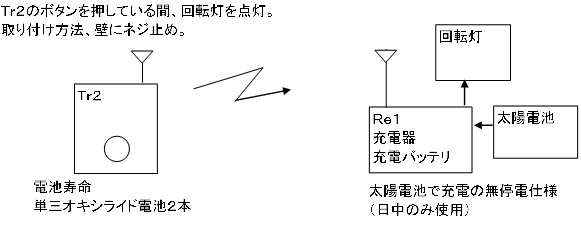

動作イメージ図
-携帯型送信機-
電池式携帯送信機
下についているピンを引き抜くと通報が作動します。
ピンを差し戻すと通報は停止します。
電池式なので持ち運べます
特定小電力無線送信機


-移動式押しボタン送信機(防雨ケース)−

移動式押しボタン送信機
特定小電力無線送信機
電池式:単3電池2本

防雨ケース収納
ボタンはロック式押しボタン。
ボタンを押すと、押されたまま一旦固定され、 少し回しながら引っ張り上げると通報は停止します。


スイッチ(ボタン)を入れると受信機側の回転灯がまわります。 スイッチを戻すと回転灯は停止します。


無線で受信機
へ送信。
見通し300m
までOK。

-監視物件-

【受信機セット】
ソーラー電源式受信機+回転灯
送信機からの電波を受けて、
パトランプを作動させます。
写真の受信機は防雨ケース収納。

電源は太陽電池。充電バッテリ内蔵。
ソーラーパネルで発電された電力は一旦バッテリに蓄電され、 受信機、回転灯へ電源を供給します。
※AC100V仕様もあります。


最近納品例の多いソーラーパネル
最近納品例の多いソーラーパネル。
サイズ約60センチ×30センチ。

回転灯
株式会社デジタル製(前アロー株式会社製)。

-ご注意-
回転灯のサイズや作動時間によって
消費電力が変わりますので、
運用方法により太陽電池パネルの
機種は変わります。




-ソーラー電源式遠隔受信機の設置例(回転灯はアロー製を使用)-
屋外の金属ポールにベルトで固定。クランプで固定する方法もあります。
ソーラーパネルは日中は常に直射日光の当たる場所に設置してください。

ソーラー電源式回転灯無線駆動システム、金属ポール設置
ソーラー電源式回転灯無線駆動システム、金属ポール設置

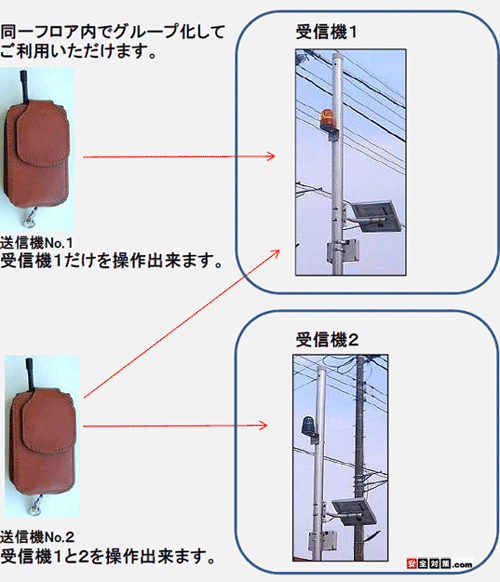

送信機2台を使用する場合
送信機2台を使用する場合。


 携帯式緊急無線送信機(ピンスイッチ型)

底部のピンを引き抜くと電波が発信され非常通報が作動します。
無線で受信機へ異常を直接通報します。
腰のベルトに固定する折りたたみ携帯電話サイズです。
ベルトに固定するホルダー付き。
※ホルダーは現在ナイロン製となっております。

※電池切れ表示用LEDを追加することもできます。費用はご相談ください。

電源:単5乾電池2本

携帯式緊急無線送信機(ピンスイッチ型)
腰のベルトにつけて使用します。

専用の無線送信機は1個毎に独自のIDコードが埋め込まれています。 受信機の内蔵メモリにID登録された送信機にのみ、受信機が反応する仕組みになっていますので、 他の部署の方が所持している同型の送信機で勝手に操作される事はありません。
携帯式緊急無線送信機(ピンスイッチ型)

携帯式緊急無線送信機の電池
携帯式緊急無線送信機の電池。
裏蓋のネジを外して交換します。
単5電池2本使用。
携帯式緊急無線送信機(ピンスイッチ型)普段の状態
普段の状態
下のピンを引き抜くと異常の電波を発信します。携帯式緊急無線送信機(ピンスイッチ型)
下のピンを引き抜くと異常の電波を発信します。
ピンを元通りに差し込むと通報は止まります。
ピンが刺さった待機状態
ピンが刺さった待機状態。
ピンが引き抜かれた状態
ピンが引き抜かれた状態。
電波が送信されています。


-以下の仕様も製作できます-

スライドスイッチ仕様携帯式緊急無線送信機
スライドスイッチ仕様携帯式緊急無線送信機
レバースイッチ式(トルグスイッチ)携帯式緊急無線送信機
レバースイッチ式(トルグスイッチ)携帯無線送信機



 押しボタン式携帯緊急無線送信機(屋内用)

赤い押しボタンを押し込むとボタンがロックされ無線通報が作動し 受信機側の回転灯が作動します。 押しボタンを引き戻すと回転灯は停止します。
電源:単三電池2本 蓋を開けて簡単に交換できます。

電池式ですので持ち運び可能です。
写真のような形状ですので、移動しながら 机の上などの置いて使用する事もできます。

※防雨ケース仕様も製作可能です。
移動式押しボタン送信機

送信周波数 特定小電力無線
送信距離 100m〜300m(見通し)

オルタネートスイッチ、プッシュロックスイッチ
防雨ケース押しボタン送信機のボタン部分。
位置保持型スイッチ
押すたびにオンとオフが反転する位置保持型スイッチ。
ボタンを押すと、押し込まれた状態でロックされます。
※電波の送信されている状態。
少しまわしながら引っ張り上げるとボタンはリセットされます。
(オルタネートスイッチ、プッシュロックスイッチ)

※押しボタン式携帯緊急無線送信機の価格は別途お見積もりをさせていただきます。


道路工事
2種類の緊急無線送信機を使用できます。

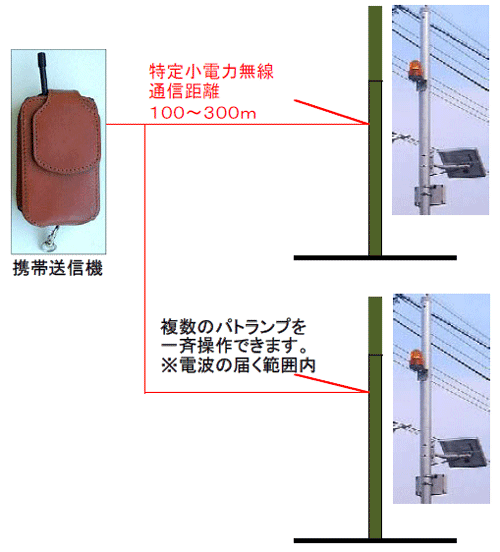

電波の届く範囲内でしたら1台の送信機で複数台の受信機を一斉にオンオフ操作することができます
電波の届く範囲内でしたら1台の送信機で複数台の受信機を一斉にオンオフ操作することができます。







省電力型 直径100ミリ小型LED表示灯

株式会社デジタル製(前アロー株式会社製)。
モーターレスの回転灯として使用可能で省電力化、メンテナンスを削減できます。

調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。
回転灯の調節つまみで回転、点滅、フラッシュの閃光パターンを選べます

光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。 ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65(正方向取り付け時)。
ブザー内蔵タイプの保護特性IP23(正方向取り付け時)。

ブザー内蔵タイプの音量は最大90dB。
外部音量調節ツマミで約70〜90dbの間で調節可能。
保護特性IP23(正方向取り付け時)。
電源はAC100V(家庭用コンセント)が必要になります。

回転灯の色は4色からお選びいただけます
回転灯の色は4色からお選びいただけます。赤色、黄色が比較的早く入荷します。

※取り寄せ品になります。色によって納期に時間がかかる場合があります。
直径100ミリ小型LED表示灯

直径10センチ

小型回転灯用壁面固定用L字金具

壁面固定用L字金具

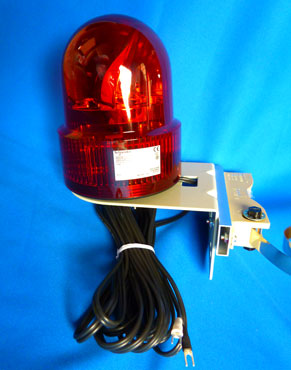

LED回転灯とソーラー電源式遠隔受信機とつなぐ電源ケーブルを伸ばして納品することもできます

LED回転灯とソーラー電源式遠隔受信機をつなぐ電源ケーブルを伸ばして納品することもできます。
写真は約2mした納品例。



アロー社製、パトライト社製などご要望に応じた回転灯の御相談をさせていただきます。
大きさや色、ブザーの有無などお気軽にお問い合わせください。

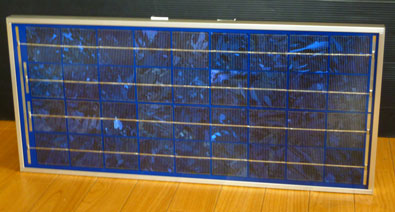

システムの中で納品した大型ソーラーパネルの例
システムの中で納品した大型ソーラーパネルの例。
サイズ:横約60センチ、縦約30センチ。
重量はさほど重くないですが、面積が大きいために風の影響を受けやすいため、
しっかりした金属ポールや建物壁面に固定することをおすすめしています。

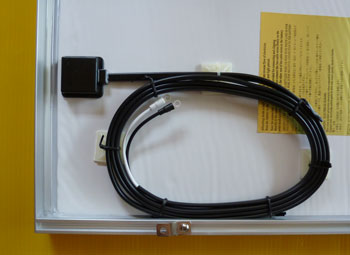

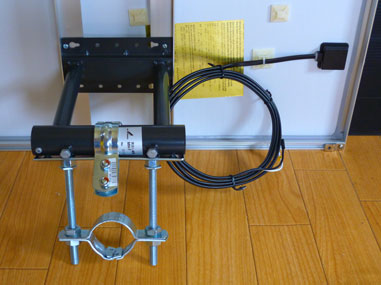

ソーラーパネルの裏側の写真
ソーラーパネルの裏側の写真。

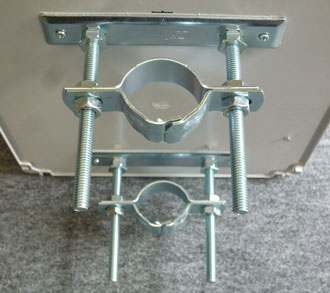

上の納品の際は金属ポールに固定するクランプ(金具)を取り付けた納品例。
パネルの裏側から出ている黒い電源ケーブルを、
ソーラー電源受信機の内部の電源供給端子に+ネジで接続します。
接続は簡単です。

ソーラーパネル裏側から出ている電源ケーブル
ソーラーパネル裏側から出ている電源ケーブル。プラスとマイナス。
ソーラー電源式受信機内部の端子台に+ドライバで固定します。

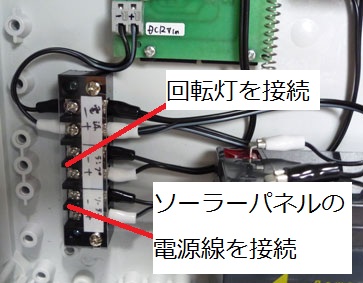

ソーラー電源式受信機内部の接続例
ソーラー電源式受信機内部の接続例
ソーラー電源受信機とパトランプ、ソーラーパネルをドライバーで接続します。
受信機の中にそれぞれの電源ケーブルを接続する端子台が内蔵されています。
受信機の電源をオフにした状態で+ドライバーで+−極性を間違えないように接続固定します。



-運用方法に合った押しボタンの種類の御相談を承ります。-
以下は固定式呼び出しボタンの運用例です。


-自動復帰型スイッチ押しボタン−


押している間だけスイッチがオンになる 自動復帰型スイッチ。

押した後、手を離すとスプリングで元に戻り、OFFになります。

※写真のボタンは和泉電気製。


無線で受信機
へ送信。
見通し100〜300m
までOK。

小型回転灯
遠隔受信機+回転灯

受信機内にタイマー内蔵。

押しボタン送信機からの電波を受けて、
予め指定した時間、回転灯を作動させます。

-動作例-
押しボタンが1回押されると、回転灯が30秒間駆動、
その後自動停止。


※写真の回転灯はアロー製。


タイマー内蔵型ソーラー遠隔回転灯警告システム(特定小電力無線)
タイマー内蔵型ソーラー遠隔回転灯警告システム(特定小電力無線)
持ち運び式の押しボタン送信機の操作で指定された時間だけ回転灯を駆動することができます。 回転灯の電源はソーラー方式。電源の無い場所に回転灯を設置できます。
工事現場や作業所、トラックやダンプカーの出入り口、駐車場などの屋外でご利用いただけます。 その他、屋外の遊技場、遊園地などで、係員やお客様の誘導にもご利用いただいております。
自動復帰型押しボタンスイッチボタンスイッチ方式。
回転灯の駆動時間の長さは内蔵のタイマー側で設定します。



位置保持型スイッチを使った無線押しボタン呼び出しシステムの例。
-位置保持型スイッチ押しボタン−


ボタンを押し込むと一旦保持。 少しまわしながら引っ張ると元に戻る(リセット)タイプ。

※写真のボタンは和泉電気製。


無線で受信機
へ送信。
見通し100〜300m
までOK。

小型回転灯
遠隔受信機+回転灯

運用例
押しボタン送信機からの電波を受けて、
受信側で回転灯やブザーを作動します。

送信機側のボタンが元に戻ると停止します。
送信側のボタンのON/OFFに連動します。

※写真の回転灯はアロー製。



-ご希望の運用方法を御相談ください。-





Q&A集-この商品へよくある質問と回答

スイッチ操作で離れた場所の電光掲示板をガードマンが操作する商品を探しています。
移動式押しボタン送信機をフォークリフトに設置しますが振動に耐えられるでしょうか?
雨天・曇天の状態での電源供給が問題ですか?問題が有るようならばソーラー電源+バッテリー電源の混合は可能でしょうか?
ID番号での認識と書かれていますが、同ID番号で複数台の送信機が存在しても大丈夫なのでしょうか?
無線式で300m先の回転灯をONにする機器を探しています。
港での船の誘導に使用を考えていますが問題ないでしょうか?




【応用品の例-受信機の電源をバッテリ式に変更。受信機ケースは防雨ケース。】

受信機の電源をバッテリ式に変更
受信機の電源を、ケース内に内蔵した充電式バッテリから供給、回転灯を駆動します。
携帯式緊急無線送信機からの電波を受けて、ケース上面に固定の回転灯を駆動します。
建設現場や道路など電源の無い場所を移動しながらご利用いただけます。
※バッテリの保ち時間は回転灯駆動時間(1日の回転灯の作動頻度など)により変わります。 御相談ください。

受信機の電源をバッテリ式に変更
受信機は事務所などに持ち帰って、専用充電器でバッテリを充電します。

充電口
受信機ケース内の充電口。





【参考セット(写真でご紹介のセット)の内容とご予算】

太陽電池式遠隔パトランプ警報システム

1.ピン引き抜き式送信機(携帯型、電池式、ナイロンケース付き)1個
2.受信機(防水ケース収納、充電回路内蔵)1台
3.太陽電池一式
4.回転灯(ブザー無し、直径12p、L字型固定金具1つ付属)1個
のセット 1セット25万円〜(消費税、配送料別)

上記にセット内容はご提案の一例です。様々な運用が可能です。
下記の送信欄からご希望の運用方法につきましてお気軽にご相談ください。
個別にお見積もりを提出させていただきます。

  • 本システムは受注生産品です。使用目的に応じて以下のような仕様のご相談を承ります。
    下記の送信欄からお問い合わせください。
  • システムの電源:AC100V、AC200V、ソーラー電源方式、充電バッテリ式など。
  • 屋外設置用の防雨ケース仕様のご相談を承ります。
  • 送信部、受信部とも複数台での御利用の場合のご相談を承ります。
  • 個別のお見積もりのご依頼は無料にて承っております。
  • 事前の通信テストのご相談。
  • 夜間に使用する頻度が多い場合は別途ご相談ください。


【仕様書】
構成 送信機、受信機、回転灯(アロー製、パトライト社製他)、太陽電池等。
押しボタン送信機は特定小電力で離れた受信機へ送信します。
特定小電力無線は5桁のデジタルIDコードが重畳されているので複数台でも混信、誤動作はありません。

押しボタン送信機(特定小電力無線送信機)
受信機への送信周波数 特定小電力無線
受信機( 特定小電力無線受信機)



通信環境
鉄筋コンクリートや鉄骨造りなど金属を使った建物内では電波が遮断され、 通信距離が100m以内になる場合があります。
送信機と受信機の間の障害物の有無などの使用環境によって通信距離は変化いたします。


-応用品-
DC24V仕様の受信機
電源:DC24V(もしくはDC12V)仕様の受信機+回転灯+受信アンテナユニット。
フォークリフトなどの重機に搭載の充電バッテリから電源を供給して回転灯を駆動する仕様の遠隔受信機です。
左から、外部受信アンテナ、受信機本体、回転灯。屋外でも使用出来る防雨ケースを使っています。
価格は下のお問い合わせからお問い合わせください。別途お見積もりをさせていただきます。



【ご注文方法】
ご注文、お問い合わせの方は、下記のお問い合わせ欄をご利用ください。
セット数、ご希望のセンサーの種類、数をご記入の上、下記のお問い合わせ欄から送信してください。
後日、メールにてお見積もりをさせていただきます。




【お支払い方法のご説明】
宅急便コレクト
お支払い方法は安心のヤマト運輸の代引きサービス(コレクトサービス)をご利用いただいております。

ヤマト運輸の配達員がご自宅や会社に商品に入った荷物をお届けした際に
1.現金払い
2.クレジットカード払い
3.デビットカード払い(銀行のデビッドキャッシュカード)
のうちご希望のお支払い方法をその場でお選び、ご指定いただけます。


ヤマト運輸の配達員はカード端末を持参いたしております。
ヤマトの配達員にご用命をいただけましたら現金以外にその場でクレジットカード、デビッドカードをご利用いただけます。

ヤマト運輸代金引換クレジットカード決済
荷物には上のようなシールが貼られています。

(御利用いただけるクレジットカード)
JCBカード VISAカード MASTERカード Dinersカード アメリカンエキスプレスカード
UCカード クレディセゾンカード イオンクレジットカード NICOSカード DCカード


業務用大型システムや数量の多い場合につきましては支払い条件も含めて個別にご相談をさせていただきます。



【サポート体制とメンテナンス】
商品の納品時に故障や不具合などがありましたら納品後7日以内のご連絡下さい。 不具合の内容が弊社責任の場合は無償で修理、又は商品の交換の対応をさせていただきます。 それ以外の場合は有料修理とさせて頂きます。

商品の点検、修理の対応方法
点検、修理の際は、お客様より商品を宅配便にて 弊社もしくは製造元へお送りいただきまして一旦お預かりをさせていただきます。 点検、修理の終了後に改めまして宅配便にて商品をご返却をさせていただく形とさせていただきます。 出張による点検修理はお受けいたしかねますので何卒ご了承をお願い申し上げます。
また、商品の取付工事につきましてはお客様にてご手配をお願い申し上げております。

製品保証は日本国内の使用においてのみ有効です。


【返品についての対応】
本製品は受注生産品のため 返品の御相談につきましては個別に御相談をさせていただきます。
