無線式呼び鈴回転灯システムの利用可能なオプション機器のご紹介。

無線式呼び鈴回転灯システムのオプション機器のご紹介-ご利用をご希望の際はご相談ください。
本製品は受注生産品です。


独立受信アンテナ(追加オプション機器)の利用。
密閉された室内でから、部屋の外のパトランプを回転させたい場合。
無線呼び鈴の電波が建物の厚い壁に遮断されてパトランプが作動しない例。

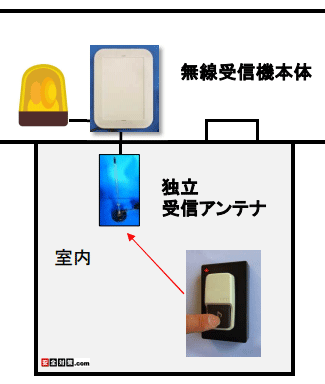

受信機に独立した受信アンテナ(ロッドアンテナ)を追加加工します。受信アンテナのみを有線ケーブルで室内に引き込んで、室内の呼び鈴の電波を受信します。室外の受信機がパトランプを回転させます。

独立受信アンテナをご利用の場合は、受信機の加工が必要となります。
追加加工費用は別途ご相談ください。
受信アンテナのみを有線ケーブルで室内に引き込んで室内の呼び鈴の電波を受信,室外の受信機がパトランプを回転させます



無線中継機(※追加オプション機器)
無線式呼び鈴回転灯システム無線中継機
電波の届く距離を伸ばしたり、壁などの電波を遮断する途中の障害物を避ける迂回ルートを設定したりするために利用する機器です。電波発信側機器と受信側機器の間に配置します。

各々の機器から10〜15m以内で利用できます。見通しのいい空間ですと電波の届く距離は約2倍にすることができます。

電波は指向性はありませんので、曲がり角や障害物を電波が迂回しながら通すようなご利用法方も可能です。

電源はAC100V。家庭用電源ACアダプター。
中継器の増設は1セットで2台(No.1、No.2)までです。
※中継機のご利用をご検討の場合はご相談ください。


無線呼び鈴から発信される電波を遮断物を避けて受信側の無線スイッチ+パトランプまで流す電波の迂回ルートをつくるイメージで中継機を配置します。
無線呼び鈴から発信される電波を遮断物を避けて受信側の無線スイッチ+パトランプまで流す電波の迂回ルートをつくるイメージ で中継機を配置します-無線式呼び鈴回転灯システム

無線中継機は電源を入れるだけで動作する機器ですので、商品導入後に電波の届きにくい現象がでた場合、後日の追加ご購入による導入も可能です。


本製品専用の電波を中継すると側面の赤色LEDがチカチカ点滅します。
無線式呼び鈴回転灯システム。無線中継機は本製品専用の電波を中継すると側面の赤色LEDがチカチカ点滅します。

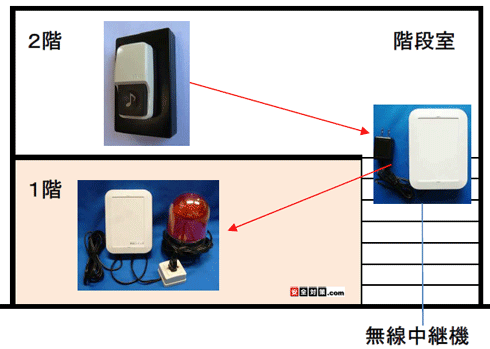

2階→1階など、無線呼び鈴と無線スイッチ(受信機)の間に階差のある場合。
呼び鈴の電波が無線スイッチまで届きにくい場合があります。
1階と2階の繋がった空間の階段室に中継機を設置して、階段室の空間を使って迂回しながら呼び鈴の電波を1階の無線スイッチまで届かせるイメージ図。
階段室の空間を使って迂回しながら呼び鈴の電波を1階の無線スイッチまで届かせるイメージ図


建物内の奥まった事務所から離れた、玄関付近の受付や相談室などの安全管理。
相談室や玄関受付に設置された無線呼び鈴が押されると、奥まった事務所内の無線スイッチ+パトランプが作動します。

呼び鈴から事務室の無線スイッチまで電波が届きにくい場合は、途中に無線中継機を配置して呼び鈴の電波が届く距離を延長する事ができます。
無線式呼び鈴回転灯システム−呼び鈴から事務室の無線スイッチまで電波が届きにくい場合は、途中に無線中継機を配置して呼び鈴の電波が届く距離を延長する事ができます

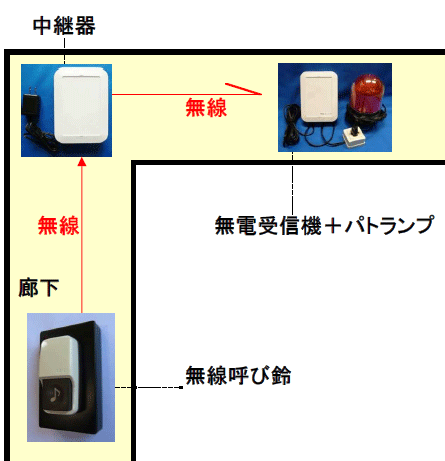

建物内の壁や部屋があるために電波が遮断され、呼び鈴の電波が無線スイッチまで届かない場合。
建物内で繋がった空間の廊下や共用部に無線中継機を設置して、呼び鈴の電波を無線スイッチまで障害物を避けるように流して着信させるイメージ図。
無線式呼び鈴回転灯システム-建物内で繋がった空間の廊下や共用部に無線中継機を設置して、呼び鈴の電波を無線スイッチまで障害物を避けるように流して着信させるイメージ図

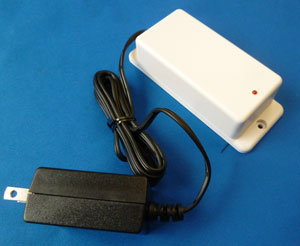

無線送信機
呼び鈴の代わりに使用することができます。
お客さまの各種警報機や設備装置の無電圧接点出力信号(無電圧a接点信号)に接続して利用します。 無電圧接点信号が無線送信機に端子台でオンになるとワンショット電波を送信します。

無線送信機

(利用方法)
まず無線送信機と接続するお客さまの機器の仕様を確認してください。
無線送信機を領する際は、お客様の機器に無電圧a接点リレー出力端子が必要です。 (待機中は接点がオープン状態で、警報が鳴った時にショートする)があることを確認します。
それ以外の出力端子には接続出来ません。

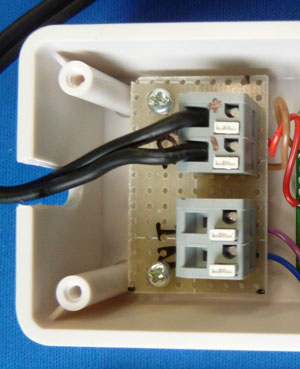

無線送信機内部の端子台

無電圧a接点。
無電圧a接点

信号ケーブルは付属しておりません。
接続出来る信号線の太さ 単線0.5ミリ〜1.3ミリ
電線のむき長さ9〜10ミリ

製品仕様
型式 :接点信号入力型無線送信機
通信距離:約10〜15m以内(半径)
使用温度:−10度〜+40度(RH80%)屋内専用
供給電源:ACアダプター
接続端子:無電圧a接点入力1回路
表示 :送信確認用ランプ1個(赤)
サイズ 縦65ミリ×横34ミリ×厚み18ミリ 約20グラム

※ACアダプターを含みません。
仕様および外観は改良のため予告なく変更することがあります
ご希望の際は個別にご相談ください。
※無電圧b接点信号の監視をご希望の方もご相談ください。



ご要望に応じて以下の機種のような大型のパトランプを受信機に接続して使用することもできます。
アラーム音、メロディ、合成アナウンス、回転灯の大きさや色などご希望の内容や用途をご相談ください。



直径100ミリ小型LED表示灯
直径100ミリ小型LED表示灯
回転灯本体のサイズ:縦約14センチ、直径約10センチ。業務用の標準的なサイズです。
内部の調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。
調節つまみで点滅の仕方を変えることができます。
以下の動画はブザー内蔵タイプを使っています。




ホーンスピーカ一体型音声合成回転灯
ランプが回転しながら音声アナウンスを流します。
ホーンスピーカ一体型音声合成回転灯RT-100VF
パトライト社製。
ランプが回転しながら、予め登録された音声アナウンスを流します。

大型ホーン。
音量は大音量の105デシベル〜0デシベルまで内部の音量調節つまみで調節できます。
カラー 赤 黄 緑 青
グローブ ・耐候性、透光性に優れたアクリル樹脂
低音を重視した設計で、耳にやさしい音質です。
防滴構造のため屋外でも使用できます。
納期にお時間をいただく場合がございます。


(予めご用意されている音声アナウンスの例-1つを選択)
車が出庫します。ご注意ください。
車が出入りします。ご注意ください。
車両が出入りしますので通行にご注意ください。
運転します。付近の人は注意してください。
異常が発生しました。点検してください。
危険です。立ち入り禁止区域内で作業しないでください。
材料がひっかかりました。位置を直してください。

※お客様のご希望のオリジナル音声アナウンスのご相談も承ります。

商品の動画の紹介
【車が出入りします。ご注意ください。】の合成音声を流しながら回転する回転灯の動画

【車が出入りします。ご注意ください。】の音声アナウンスが10回繰り返されてから自動停止する納品例の動画。

無線受信機とホーンスピーカ一体型音声合成回転灯をつないだ写真。信号線で接続します。
無線スイッチとホーンスピーカ一体型音声合成回転灯をつないだ写真

各種警報機や無線受信機と信号線で接続します
各種警報機や無線受信機と信号線で接続します。回転灯側も電源が必要になります。

レンズの中に0デシベル(無音)から105デシベルの間で音量を調節できるつまみがついています。
レンズの中に0デシベルから105デシベルの間で音量を調節できるつまみがついています

ホーンスピーカ一体型音声合成回転灯の壁面固定用L字型金具。
ホーンスピーカ一体型音声合成回転灯の壁面固定用L字型金具

弊社で希望するオリジナル音声メッセージを作成して回転灯に吹き込むことは出来ないでしょうか?

音声合成タイプの回転灯から関西弁の音声アナウンスを流すことはできませんか?



ホーンスピーカ一体型マルチ電子音回転灯
ランプが回転しながらメロディを流します
ホーンスピーカ一体型音声合成回転灯RT-100
無線受信機に接続して駆動することができます。
パトライト社製。
ランプが回転しながら、予め設定されたメロディを流します。

大型ホーン。 音量は大音量の105デシベル〜0デシベルまで内部の音量調節つまみで調節できます。
カラー 赤 黄 緑 青
グローブ ・耐候性、透光性に優れたアクリル樹脂
防滴構造のため屋外でも使用できます。
ランプ部分の直径162ミリ、台座部分の直径約200ミリ
使用温度 -20〜+50度
重量 約2キロ
定格電圧:AC100V
納期にお時間をいただく場合がございます。


(流すことが出来る警告音やメロディの例)
ブーブー
プルル
カンカン
パララ
ピーポピーポ
ピポパポピポパン
ピロロン
ピピピン
プルル+カンカン
列車通過音
ピンポン
ピピピ・・・
エリーゼのために
乙女の祈り
メヌエット
アニーローリー
ロンドン橋
ホルディリディア
メリーさんの羊
草競馬
かっこう
村のかじや
アビニヨンの橋の上で
デイドリーム・ビリーバー
アマリリス
モーツァルト40番
静かな湖畔
山の音楽家
禁じられた遊び
カチューシャ
大きな古時計
アヴェ・マリア
列車通過音
ピンポン
ピピピ・・・
君の瞳に恋してる
TOP OF THE WORLD
ENTERTAINER
AMAZING GRACE
亜麻色の髪の乙女
オー・シャンゼリゼ
カノン
ララサンシャイン
宇宙戦艦ヤマト
おしえて
負けないで
ロッキーのテーマ
ミス・ア・シング
夜空ノムコウ
愛は勝つ
TRUTH
ガッツだぜ!!


無線受信機とホーンスピーカ一体型マルチ電子音回転灯をつないだ写真。信号線で接続します。
無線受信機とホーンスピーカ一体型マルチ電子音回転灯を信号線でつないだ写真


各種警報機や無線受信機と信号線で接続します
各種警報機や無線受信機と信号線で接続します。回転灯側も電源が必要になります。


レンズの中にある0デシベル(無音)から105デシベルの間で音量を調節できるつまみがついています。
レンズの中にある0デシベルから105デシベルの間で音量を調節できるつまみがついています

ホーンスピーカ一体型マルチ電子音回転灯の壁面固定用L字型金具。
ホーンスピーカ一体型マルチ電子音回転灯の壁面固定用L字型金具




直径140ミリ メロディアラーム電子音内蔵電球回転灯
(※取り寄せ品-価格は別途お問い合わせください。)

メロディアラーム電球回転灯

株式会社デジタル製(前アロー株式会社製)。
無線スイッチに接続してご利用いただけます。防雨構造、屋外設置可能。

105デシベル大音量。 内蔵ボリュームつまみで0(無音)〜105デシベルまで無段階に調節できます。
電子音は回転灯と連動しており、電子音作動中はランプも動作します。
複数の音色からご希望のアラーム音から1つを選ぶことができます。
保護特性IP23(正方向取り付け時)。


回転灯本体のサイズ:縦約25センチ、直径約14センチ。業務用の大型。目立ちます。


電源:AC100V
色は赤、黄色の2色からお選びください
以下の音色をお選びいただけます。ご注文の際は色と一緒に予めご指定ください。

ベル音(プルルル)
ブザー音(ブーブーブー)
チャイム音(ピンポーン)
呼び出し音(プポピポ)

明日があるさ
禁じられた遊び
メリーさんの羊
カチューシャ
モーツアルト40番
草競馬
サザエさん
禁じられた遊び
アマリリス
タッチ
カチューシャ

※納品後の音色変更をご希望の場合は、機器を一旦お預かりする形となります。
電源ケーブル、信号線の長さは約30センチ。 線の長さは予めご指定をいただければ調整して納品できます。


※本製品は取り寄せ品になりますので、納品まで2週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。

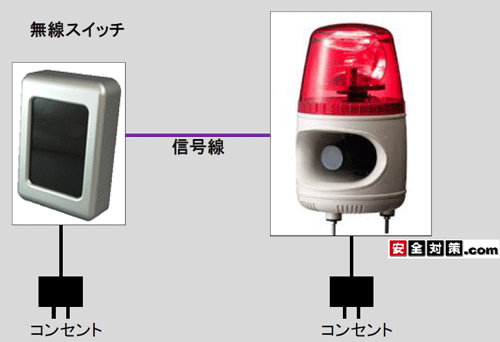

メロディアラーム電子音内蔵電球回転灯と無線スイッチの接続方法。
無線スイッチ、回転灯とも電源(AC100V)が必要になります。
無線スイッチと回転灯は信号ケーブルで結びます。
※無線スイッチ(受信機)のケースの外観が変更になっています。

壁面固定用L字金具、卓上固定用金具
壁面固定用L字金具、卓上固定用金具


警告音を流しながら回転する大型パトランプの動画。

※ご注意
無線スイッチ(無線受信機)に内蔵されるタイマーは、呼び鈴を押した時に回転灯や表示灯が1回に動作する時間の長さを設定するものです。

標準ですと、タイマー時間の長さを変更できない固定式タイマーを使用していますが、音声やメロディを流す機器を使用する場合は、アナウンスやメロディの長さによって、音声アナウンスやメロディが途中で途切れてしまう現象が発生します。

音声アナウンスやメロディを流す機器のご利用をご希望の場合は、可変式タイマーを内蔵した無線スイッチのご利用をおすすめいたします。



直径140ミリ ホーンスピーカ型音声合成警報器内蔵電球回転灯(※取り寄せ品-価格は別途お問い合わせください。)
株式会社デジタル製(前アロー株式会社製)。
無線スイッチに接続してご利用いただけます。

105デシベル大音量。 内蔵ボリュームつまみで0(無音)〜105デシベルまで無段階に調節できます。
電子音は回転灯と連動しており、電子音作動中はランプも動作します。
音声は起動信号がワンショット(50ms以上)の場合、1回コメントを再生し、連続信号の場合は繰り返し再生します。
回転灯一体型です。
保護特性IP23(正方向取り付け時)です。
本機購入と同時に標準コメントライブラリーからコメントをご指定いただきます。

標準コメントライブラリーから音や単語を選んで音声アナウンスを作ります。用語の組み合わせは自由です。
(コメント例)
車 出庫します ご注意ください
ピンポン 車輌 出入りします ご注意ください
ピンポン 車 出庫します ご注意ください
ピンポン 出庫します ご注意ください
ピンポン コンベアーライン 起動します
ピンポン コンベアーライン 起動します
ピピピ 搬送車 緊急停止 緊急停止


回転灯本体のサイズ:縦約25センチ、直径約14センチ。業務用の大型。目立ちます。
電源:AC100V

※納品後のアナウンス変更をご希望の場合は、機器を一旦お預かりする形となります。

色は2色からお選びいただけます。
電源ケーブルの長さは約30センチ。線の長さは予めご指定をいただければ調整して納品できます。

※本製品はメーカーからの取り寄せ品になりますので納品まで10日〜2週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。


”車両出入りします、ご注意ください”を回転しながら再生している合成音声アナウンス付き回転灯の動画。

※ご注意
無線スイッチ(無線受信機)に内蔵されるタイマーは、呼び鈴を押した時に回転灯や表示灯が1回に動作する時間の長さを設定するものです。
標準ですと、タイマー時間の長さを変更できない固定式タイマーを使用していますが、音声やメロディを流す機器を使用する場合は、アナウンスやメロディの長さによって、音声アナウンスやメロディが途中で途切れてしまう現象が発生します。
音声アナウンスやメロディを流す機器のご利用をご希望の場合は、可変式タイマーを内蔵した無線スイッチのご利用をおすすめいたします。



直径162ミリ大型LED流動点滅表示灯(※取り寄せ品-価格は別途お問い合わせください。)
直径162ミリ大型LED流動点滅表示灯
株式会社パトライト製。
無線スイッチに接続してご利用いただけます。

赤色と黄色の2色からお選びいただけます。
耐候性、透光性に優れたアクリル樹脂。

光源に24個の超高輝度LEDを採用し、レンズグローブで効果的に光を拡散します。
光源にLEDを採用することで、電球切れの解消や長寿命化が達成され、高所などメンテナンスしづらい場所にも安心してご使用いただけます。
モータを使用しない電子流動方式で、モータ寿命の心配がありません。

流動閃光数は内蔵ボリュームで50回〜200回まで調節できます。

IP23。
表示灯本体はオールプラスチック。

電源ケーブル、信号線の長さは約30センチ。
線の長さは予めご指定をいただければ調整して納品できます。

※本製品はメーカーからの取り寄せ品になりますので納品まで10日〜2週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。


LEDランプ付き電子音報知器LEDランプ付き電子音報知器。 (※取り寄せ品-個部にご相談ください。)

無線受信機に接続して利用できます。
大音量ホーン内蔵のLED大型積層信号灯。
パトライト製。
球切れの可能性の少ないLED信号灯です。手の届きにくい高所に設置の際におすすめです。
高所に設置されることを考慮した充分な明るさ。
保護特性IP53。水気や塵埃の多い工場でも使用できます。
ランプを点灯しながら様々な音色を出す事ができます。
(音色の例)
カンカン。
プルル、カンカン。
ピーポー、ピーポー。
禁じられた遊び。
村のかじや。
静かな湖畔。
大きな古時計。
など。
音色はご相談ください。



ホーンスピーカタイプ中型電子音警報器(※追加オプション機器)

無線スイッチに接続して使用できます。
最大音量102dB
RoHS指令に対応した商品です。
1台で8〜10音色の内の1音色をスイッチで選択できます。 音色の切り換えや音量の調節は、蓋を外すことなく背面のツマミで簡単に行えます。
音量は0〜102dBまで無段階に調節できます。
取り付けアングルはさびに強いステンレス鋼(SUS)を採用しています。
ボディは耐候性に優れたASA樹脂製。保護特性IP53です。
重さ 約1.2kg

A.非常ベルル音
 (標準)(自火報ベルに類似)
B.発車ベルル音
 (標準)
C.警鐘音
 (標準)
D.ピンポン音
 (標準) (ピンポーン・ピンポーン・・・)
E.非常ベル音
 (標準)
F.非常ベルル音
 (音程が高い)
G.警鐘音
 (周期が速い)
 (カン・カン・ カン・・・)
H.ピューピュー
 ピュー音(ピュー・ピュー・・・)

ホーンに付属電源ケーブル、信号ケーブルの長さは約30センチ。
ケーブルの長さは予めご指定をいただければ調整して納品できます。

※本製品は取り寄せ品になりますので、納品まで2週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。
