近距離無線式押しボタン回転灯システムの利用例と導入例。応用品のご紹介。

近距離無線式押しボタン回転灯システムの利用例と導入例。応用品のご紹介。



浴室改修に伴い浴室内でボタンを押すと外でパトライトが回って知らせる装置を探しています。押しボタン1個で自宅と近隣宅にパトライトが設置出来るような物が有りましたら助かります。


大型重機にて貨物をトラックに積み込む際に、トラックへの前進後進指示を近距離無線押しボタン回転灯システムでできないか検討しております。


事務室内で約20メートル離れた小型回転灯をボタンを押すごとに回転させたいです。


車の整備工場ですが受付と事務所間の連携として導入を検討しています。受付には4つのデスクがありそれぞれに専門スタッフを配置しています。
そこで押しボタンスイッチを4台設置し、パトライト2個といった運用設置は可能でしょうか?



浴室と洗面所に緊急用のボタンを設置し、屋外にブザーと回転灯にて通報する装置がほしいです。ボタンは防水対応が希望。



一つの無線式非常通報ボタンで3台のパトランプを一斉に回転させるイメージ図。
無線非常通報ボタンの電波が届く範囲内で、複数台の無線スイッチ+回転灯を一斉に操作する事ができます。

押しボタンと無線スイッチのID登録を行いマッチングを行います。
※同一フロア内で複数セットのご利用をご希望の場合は運用方法をご相談ください。
一つの無線式非常通報ボタンで3台のパトランプを一斉に回転させるイメージ図。


無線スイッチ (無線受信機)の内部端子台からAC100V電源の替わりに接点信号(無電圧a接点)を出力する仕様でも製作できます。
無線受信機はAC100V電源の替わりに無電圧a接点を内部端子台から出力する仕様でも製作できます


独立受信アンテナ付属の無線スイッチ(応用品)を使った導入イメージ図。
独立受信アンテナ付属の無線スイッチ

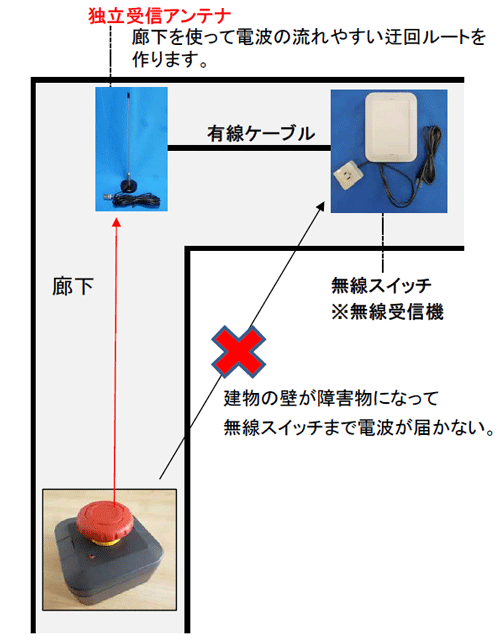

外部受信アンテナ(独立受信アンテナ)を使って、電波を送受信やすいように、廊下の曲がり角に電波の流れる迂回ルートを作ったイメージ図 。
無線送信機を目視できる位置に独立受信アンテナを設置します。
外部受信アンテナ(独立受信アンテナ)を使って、電波を送受信やすいよ  うに、廊下の曲がり角に電波の流れる迂回ルートを作ったイメージ図。

建物の壁によって電波が遮断される場合、独立受信アンテナを外に出して電波を受信しやすくする事ができます。

以下 独立受信アンテナを電波を受けやすい廊下廊下に設置するイメージ図。
アンテナと無線スイッチ本体とは有線ケーブルで接続します。
建物の壁によって電波が遮断される場合、独立受信アンテナを外に出して電波  を受信しやすくする事ができます。



1台の無線スイッチ(無線受信機)で、複数台のパトランプを一斉操作する事もできます。
無線中継機では電波が届かない場合、無線スイッチは、パトランプなどを接続するタップやAC100V電源端子台を、予め複数箇所つけて製作することもできます。

以下イメージ図

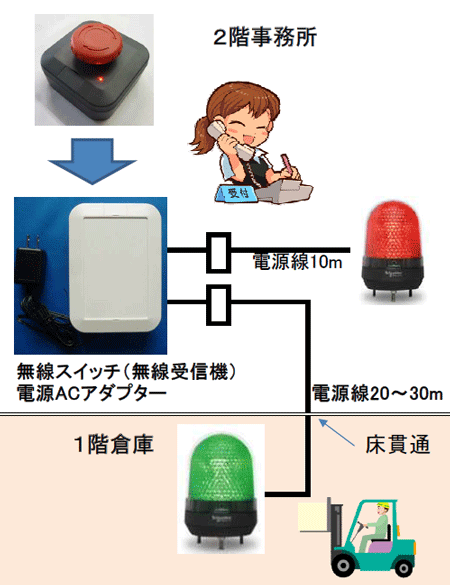

2階の事務所からの押しボタン操作で、事務所内と1階倉庫内の2カ所でパトランプを同時に駆動させる例。
パトランプの電源ケーブルを伸ばし、1階から2階事務所の無線スイッチまで届かせる事もできます。
ご希望の利用方法、パトランプの機種や建物内の配置、電源線の長さなどご予算は個別にご相談ください。
2階の事務所からの押しボタン操作で事務所内と1階倉庫内の2カ所でパトランプを同時に駆動させる例

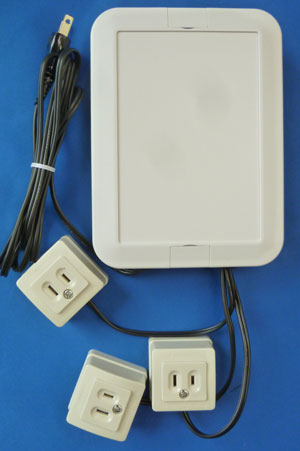

回転灯接続用のタップを3個つけた無線スイッチ(無線受信機)の製作例。
回転灯を3台接続して利用できます。
回転灯接続用のタップを3個つけた無線スイッチ(無線受信機)の製作例

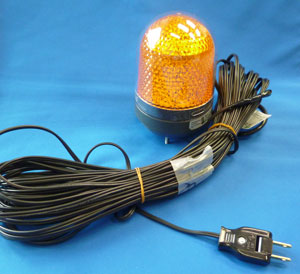

電源ケーブル20mを付属した回転灯の納品例。
電源ケーブル20mを付属した回転灯の納品例

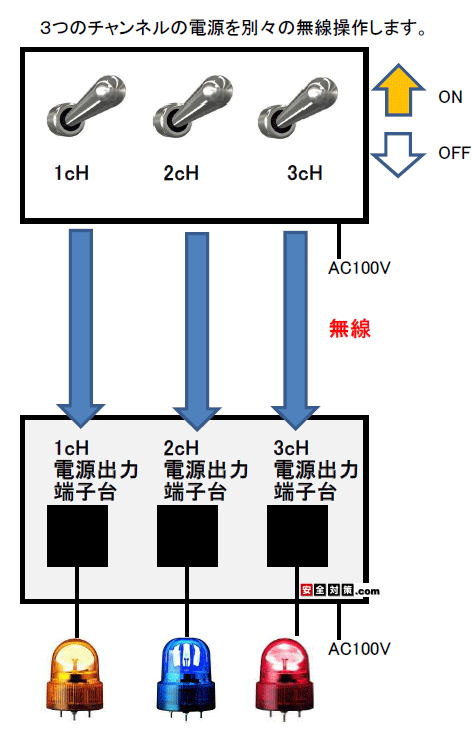

1セットの送受信機で、3系統の電源のオンオフ操作を行う事ができる装置も製作できます。
以下 使いやすいトルグスイッチを使ったイメージ図
1セットの送受信機で、3系統の電源のオンオフ操作を行う事ができる装置も製作できます。



レストラン厨房からホールに、料理ができるから取りに来る用意をしろ、という連絡を店員に出します。

フォークリフト運転席のボタン操作で工場出入り口のパトランプを無線操作できる商品はありますか?

RC造り(鉄筋コンクリート造り)の建物内にある身障者用トイレからの非常用呼出しシステム を検討しています。

倉庫入り口にスイッチを設け入庫、出庫で来た方がボタン押下で倉庫内(約20m先)でブザー(倉庫内作業音考慮)及び回転灯で来訪を知らせたい。

浴室内でボタンを押すと近隣の建物にパトランプで知らせる装置を探しています。

緊急連絡用の無線式押しボタンや無線スイッチの近く工作機械や溶接設備がありますが問題ありませんか?お互いに電波の影響はありませんか?

フロントの受付に4つのデスクがあり、机に押しボタンスイッチを4台設置し事務所と工場にパトランプ2個を回すといった運用は可能でしょうか?

無線の緊急スイッチでパトランプを動かして要介護者の緊急報知に使用したいと思います。


電源にインバーターを使うとノイズを受けて誤作動することはありませんか?

回転灯の電源ケーブルは何m程付属していますか?

ボタンから無線スイッチまで電波が届きにくい場合はどうしたらよいのですか?


近距離無線式押しボタン回転灯システム
受付の押しボタンスイッチを押すと10〜18m離れた場所でパトランプが回転します。
押しボタンを押すと屋内の離れた場所で回転灯が回って来客を報せます。 ピンポンチャイム音に代わり回転灯お知らせします。
無線通信距離は平均10m〜18mです。
店舗や事務所、工場、診療所、介護保険施設などでの業務用の呼び出しにもご利用いただいています。
