無線式重機追突警告システム1

送信機を設置したフォークリフトが作業員にの近くに接近すると
作業員の方が携帯するペンタイプ受信機からアラーム音が鳴りだし警告します。
工場、倉庫など構内でのリフトと作業員の交通事故防止、労働災害防止対策に。

無線式重機追突警告システム1は、構内で走行する重機に設置する無線送信機と、 作業員が装着するペン型携帯受信機、パトランプ警報機の機器構成になります。

重機等の移動する危険物に電波送信ユニット(微弱電波)を装着し ペンタイプの携帯受信機をヘルメットや衣服に装着し、 送信機側が作業員が近づくと ピッピッピ・・・という警告音で危険を知らせてくれます。

重機がパトランプ警報受信機に近づくと、自動的にパトランプが回り始めます。 離れるとパトランプは停止します。
動作距離は約3〜15mで感度調整できます。 工場、倉庫、建設現場や研究施設などでご使用ください。

受信機と送信機は複数台でも御利用いただけます。


フォークリフトが作業員に接近すると警告を発します

無線送信機を付けたフォークリフトが作業員に近づくと...。




.
作業員、ペンタイプ受信機所持
ペンタイプ受信機、アラーム音で警告を発します
パトランプを作動してリフトの接近を報せます
ペンタイプの受信機や、 パトランプ付き警告受信機が作動して、 作業員や周囲にフォークリフトの接近をしらせます。

無線送信機を付けたフォークリフトが一定の距離に近づくと、
ペンタイプの携帯式受信機や 固定式パトランプ警告受信機(壁面などに固定します)が作動して、
現場の作業員にリフトの接近をしらせます。


-実用新案申請中-



【作動した時の動作イメージ】

【重機、フォークリフトなど】
無線式重機接近警告アラームシステム送信機
重機用送信機(新型)
移動する重機などに固定します。
裏側のスイッチを入れると
電波を送信し始めます。
電池駆動(単3電池2本)


無線式重機接近警告アラームシステム送信機
送信機には大型マグネットの
台座がついています。
重機の車体に磁石で固定できます。


無線式重機接近警告アラームシステム送信機。蓋を開けて電池交換を行います。
無線式重機接近警告アラームシステム送信機。
蓋を開けて電池交換を行います。




重機用送信機を固定した重機やフォークリフトが近づきます。
【作業現場】

固定式パトランプ警告受信機、パトランプを回して接近を報せます
固定式パトランプ警告受信機
送信機を取り付けた重機やリフトが近づくと、 自動的に回転灯を作動させ、
周囲に注意を促します。
重機、リフトとの距離が離れると
回転灯は自動停止します。
ケース内に感度調整ダイヤルあり。
電源:AC100V


無線式重機追突警告システム1用作業員用ペンタイプ受信機、アラーム音でリフトの接近を報せます
作業員用ペンタイプ受信機
送信機(重機など)の電波を受信すると
アラーム音が作動し注意を促します。
胸ポケットやヘルメットの中などに。
電源:充電式

無線式重機追突警告システム1用ペンタイプ受信機の感度調整ダイヤル
感度調整ダイヤル
何mまで近づくとアラームが鳴るかを
調整できます。
感度調整は約3m〜約15m前後。
ダイヤル5〜9の間で調整します。
感度調整は使用環境により変わります。






作業員用ペンタイプ受信機

送信機からの電波を受信すると警告音を発します。
ヘルメットや衣服に装着した作業者用携帯受信機に、 送信機(重機など)が接近した時、ピピッツピピッツとアラーム音を発して作業員に注意を促します。
電波が届かなくなると自動的にアラーム音は止まります。

送信機との動作距離は、受信機横の動作距離調整ダイヤルで調整できます。
電池を入れてスイッチを上にすれば受信状態となります。

動作距離の調整
受信機側面の動作距離調整ダイヤルで調整してください。
感度調整範囲は約3m〜約15m前後まで。
通常はダイヤル5〜9の間で調整します。

電源:充電式単4電池1本(ニッケル水素電池、専用充電器で充電を行います。)

電池の保ち時間の目安:フル充電で1日10時間使用で約3日間(使用状況により変わります)。
※作業が終わった後に毎日充電される事をおすすめいたします。


129x29x15mm
約45g(電池を含む)


無線式重機追突警告システム1用作業員用ペンタイプ受信機


作業員用ペンタイプ受信機は専用充電器で充電を行います。
作業員用ペンタイプ受信機は専用充電器で充電を行います。





重機用送信機(電池式) 新型

重機の見晴らしの良い場所に設置してください。
送信機の裏側には強力な磁石が付属しています。

フォークリフトの屋根の上など見晴らしのいい、電波の飛びやすい位置に設置固定してください。
電池を入れ、裏側のスイッチを入れれば作動します。

出力:周波数310〜320Mhz帯
電源:単三アルカリ電池2本
電池寿命:1日8時間使用で約20日間
サイズ100×150×70ミリ(厚)ケーブル等の突起物は含みません。約380g(電池を含む)
屋内用。

ご注意
定期的に電池チエック、交換を行ってください。

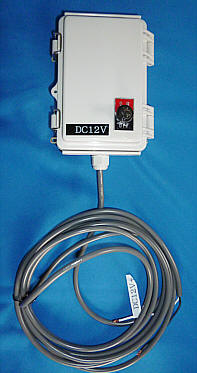

DC12V電源、DC24V電源、DC48V電源の重機用送信機
DC12V電源仕様、DC24V電源仕様の重機用送信機。フォークリフトのバッテリから直接電源をとる送信機です。
フォークリフトのバッテリから直接電源をとる送信機です。
DC12V仕様、DC24V仕様、DC48V仕様も製作できます。
上の写真はDC12V電源の納品例。
電源ケーブル4m付属。

表蓋に送信機の電源オンオフスイッチ付き。
※粉塵の多い場所で御利用の場合は、電源オンオフスイッチをケース内に収納した形で製作することができます。

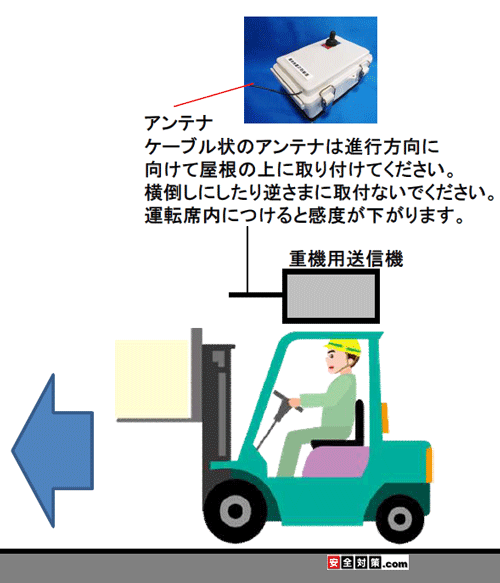

重機用送信機は周囲に電波が飛びやすリフトの屋根の上などに固定します
重機用送信機は周囲に電波が飛びやすリフトの屋根の上などに固定します。
重機用送信機(電池式、DC12V、DC24V、DC48V電源仕様)とも同じです。

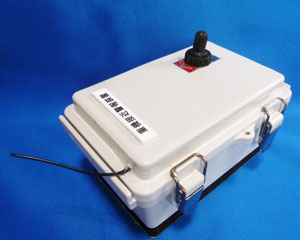

無線式重機追突警告システム1用重機用送信機(単三電池2本)
重機用送信機(電池式)
簡単に電池交換できます。

重機用送信機の表蓋を開けると電池ホルダがあります
電池式重機用送信機の表蓋を開けると電池ホルダがあります。

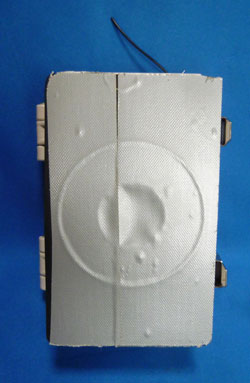

重機用送信機の裏面。固定用マグネットベース付き
固定用マグネットベース付き。



固定式パトランプ警告受信機

送信機からの電波を受信するとパトランプを作動させます。
電波が受信できなくなると自動的にパトランプは停止します。
警告受信機はコンセントに差し込むだけで作動します。

重機やフォークリフトが頻繁に通る通路などに設置して ご利用いただけます。
感度調整範囲は約3m〜約15m前後まで。

感度調整用ダイアルがパトランプ警報機に内蔵されています
ケース内に感度調整ダイヤルあり。

送信機、受信機とも複数台でのご利用が可能です。

電源:AC100V
240×160×10センチ(厚)回転灯は含みません。


右の納品例は警告ブザーの無い仕様です。

警報ブザーの付いたものを作ることもできます。
ボリューム調整つまみ(ケース内)を追加する事もできます。


警告受信機本体のサイズ
縦24センチ×横16センチ×奥行き9.5センチ
※回転灯部分は含まれません。
※性能向上のため概観が変更になる場合がございます。




固定式パトランプ警告受信機に出力端子を追加する事は可能です。
AC100V出力端子、無電圧a接点出力端子など。
送信機が受信機に近づくと自動的に受信機から接点出力もしくはAC100V出力がされ、
送信機が受信機から離れると出力が自動停止する、という運用動作となります。

重機用送信機が近づくと自動的にAC100V、もしくは無電圧a接点信号が出力されます。
AC100V出力端子を受信機内部に増設した納品写真。
重機用送信機が近づき電波が着信をはじめると自動的にAC100V、もしくは無電圧a接点信号が出力されます。

AC100V出力端子は、少し離れた場所でもう1台パトランプを同時に回転させる時などに使用します。
回転灯と受信機は電源ケーブルで接続します。
受信機の端子台からは追加の回転灯の電源用AC100Vを出力します。
AC100V出力端子は回転灯を離れた場所でもう1台同時に回すときなどの使用します

重機が近づくと同時に2カ所でパトランプが作動します
重機が近づくと同時に2カ所でパトランプが作動します。

※出力端子増設には改造費用がかかります。
※パトランプを外した形で製作することも可能です。接点出力のみ。

無線式重機追突警告システム1用固定式パトランプ警告受信機
パトランプの外観が変更になる場合があります。

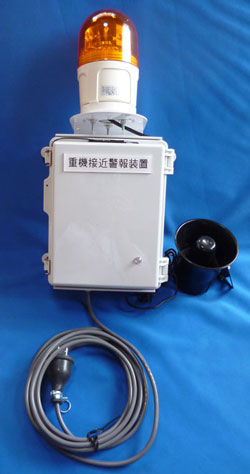

固定式回転灯警告受信機小型サイレン付属、音色1色
固定式回転灯警告受信機
小型サイレン付属、音色1色



固定式パトランプ警告受信機を工場内の交差点に設置した例のイメージ図。無線式重機追突警告システム1。
固定式パトランプ警告受信機を工場内の交差点に設置した例のイメージ図。
どのリフトが近づいても交差点のパトランプが作動します。


本システムのポイント

  • ご自分で簡単に設置できる労災防止ワイヤレスセキュリティシステムです。
  • 取り付け工事は簡単。移設も簡単です。
  • ペンタイプ受信機は電池駆動です。送信機も電池駆動ですので短時間で簡単に設置できます。
  • 感度調整ダイヤルが付いています。約3m〜約15m前後の距離の間で感度を調整できます。
  • 複数台のリフトが稼働している工場では、同時に複数セットをご利用いただくことも可能です。
  • 日本国内の工場で開発、組立が行われています。点検修理なども早く対応できます。



※使用上のご注意
微弱電波の性格上、送信機と受信機の位置関係、 角度、周囲の環境(建物や障害物)で動作距離は変わります。 ご利用の際は、現場での環境によりこまめに感度調整をし、 ダイヤルが動かないようにテープなどでダイヤルを固定してください。

速い速度で移動するものにはおすすめできません。
飛行機の中では使用しないでください。
心臓ペースメーカーを装着の方は使用しないでください。
受信機は防水仕様ではありません。水に濡らさないようにしてください。
送信機は防水構造ではありません。雨の降っている状況ではご利用しないでください。

受信機に電池が消耗してくると、LEDが点滅しなくなります。(点灯状態) その場合は電池を交換してください。
送信機の電池が消耗してくると、動作距離が短くなります。 月に1〜2回のペースで電池を交換してください。
本製品は重機接近警報の補助装置としてご利用ください。 万が一動作不良や誤作動によってもたらされた損害につきましては 原因に種類に関わらず弊社は責任を負うことはできませんのでご了承をください。

動作距離が短くなる状況の例
送信機、受信機との間に、金属、コンクリートなどの電波遮蔽物がある場合。
帰宅に強力な磁場を発生するものがあるとき。
(変電所、溶接作業、電車やバスなどの大型モーターなど)
放送局などの大型無線設備などがある場合。
電池が消耗してきた場合。
送信機を運転席内に設置した場合。



Q&A集-この商品へよくある質問と回答

作業員用ペンタイプ受信機は後日に増やすことができますか?
送信機及び受信機とも新たに増設したい場合も問題ないでしょうか?
リフトと作業者の両者共に接近の警報を出す商品はありますか?
無線式重機追突警告システム1でフォークリフトに固定する重機用送信機(電池式) を屋外で使用することはできませんか?
工事現場でユンボの後方の安全対策、追突防止の為、現場の監督が探しています。





【ご注文方法と価格】

無線式重機追突警告システム1基本セット 72600円(消費税別、配送料別) お見積もりのご依頼は無料です。

(基本セット内容)
1.作業員用ペンタイプ受信機1個(充電式)
2.重機用送信機1台(電池式)
※ペンタイプ受信機用充電器1個付属。


(単品価格)
1.作業員用ペンタイプ受信機 1個15000円(消費税別、配送料別)
2.ペンタイプ受信機用充電器 1個1600円(消費税別、配送料別)

3.重機用送信機(電池式) 1台56000円(消費税別、配送料別)
4.固定式回転灯警告受信機(ブザー無し) 1台73000円(消費税別、配送料別)
5.固定式回転灯警告受信機(小型サイレン付属、音色1色) 1台110000円(消費税別、配送料別)
  音色 【ピュッ!、ピュッ!、ピュッ!、....】短い間隔で繰り返します。
  サイレンは受信機とケーブル(長さ1m)で繋がる形状です。

※送信機、受信機とも複数台をご利用いただくことも可能です。後日の追加もできます。

同一構内で複数セットをご利用いただけます。

DC12V電源仕様、DC24V電源仕様の重機用送信機
重機用送信機1台(DC12V、DC24V、DC48V電源仕様のいずれか。電源線4m付属。) 1台49000円(消費税別、配送料別)



※応用品
音色を6色から選べるブザーボックスをパトランプ付き警告受信機に追加する事ができます。
音色を6色から選べるブザーボックスをパトランプ付き警告受信機に接続する事ができます
音色を以下の6つから内部設定スイッチ(サイレン下のケース内)で選択する事ができます。
1.ピユッツ、ピユッツ、ピユッツ、....
2.ビッ、ビッ、ビッ、....
3.プワッ、プワッ、プワッ、....
4.ピーポー、ピーポー、ピーポー....
5.ピュッ、ピュッ、ピュッ、(短い間隔)
6.ウイー、ウイー、ウイー、
追加の際のご予算はご相談ください。

音色を6色から選べるブザーボックスと回転灯付き受信機
ブザー付き小型ボックスの中に音色を選択する回路が内蔵されています。


本商品は受注生産品のため、納期は御注文後10日〜2週間前後のご猶予をお願い申し上げます。
商品についてのご質問とお問い合わせ、御注文は下記のお問い合わせ欄をご利用ください。
商品につきましてご質問がございましたら、下の送信欄でお気軽にご質問ください。



【配送方法】
クロネコヤマトの「宅急便」(ヤマト運輸株式会社)にてお送りさせていただきます。
配送料は別途かかります。


【サポート体制とメンテナンス】
商品の納品時に故障や不具合などがありましたら納品後7日以内のご連絡下さい。 不具合の内容が弊社責任の場合は無償で修理、又は商品の交換の対応をさせていただきます。 それ以外の場合は有料修理とさせて頂きます。

商品の点検、修理の対応方法
点検、修理の際は、お客様より商品を宅配便にて 弊社もしくは製造元へお送りいただきまして一旦お預かりをさせていただきます。 点検、修理の終了後に改めまして宅配便にて商品をご返却をさせていただく形とさせていただきます。 出張による点検修理はお受けいたしかねますので何卒ご了承をお願い申し上げます。
また、商品の取付工事につきましてはお客様にてご手配をお願い申し上げております。


【返品について】
本製品は受注生産品のため、返品はご遠慮をお願い申し上げます。


【お支払い方法のご説明】
宅急便コレクト
お支払い方法は安心のヤマト運輸の代引きサービス(コレクトサービス)をご利用いただいております。

ヤマト運輸の配達員がご自宅や会社に商品に入った荷物をお届けした際に
1.現金払い
2.クレジットカード払い
3.デビットカード払い(銀行のデビッドキャッシュカード)
のうちご希望のお支払い方法をその場でお選び、ご指定いただけます。


ヤマト運輸の配達員はカード端末を持参いたしております。
ヤマトの配達員にご用命をいただけましたら現金以外にその場でクレジットカード、デビッドカードをご利用いただけます。

ヤマト運輸代金引換クレジットカード決済
荷物には上のようなシールが貼られています。

(御利用いただけるクレジットカード)
JCBカード VISAカード MASTERカード Dinersカード アメリカンエキスプレスカード
UCカード クレディセゾンカード イオンクレジットカード NICOSカード DCカード


ご希望のお支払い方法をご指定ください。

数量の多い場合につきましては支払い条件も含めて個別にお見積もりをさせていただきます。
