無線式重機追突警告システム2

カード型送信機をつけた作業員にリフトが接近すると運転席でパトランプが自動的に回って警告します。
重機と作業員の距離が開くと回転灯は自動停止します。
工場、倉庫、構内の交通事故防止、労働災害防止対策、衝突防止、追突防止に。

フォークリフトなど構内を移動する重機に取り付けるパトランプ付き受信機と作業員が装着するカード型電波送信機から構成されます。

同一構内で複数の重機、フォークリフトと複数の作業員が同時に使用することもできます。
警報動作距離は1m〜20mの間で調整できます。(※使用環境により変わります。)


電池式のカード型送信機

カード型送信機を付けた作業員が
重機に周り一定距離内に近づくと...。
構内作業員


警報動作距離は
1m〜20mの間で調整




.
運転席近くでパトランプ付き受信機が作動、回転灯を回して運転手に注意を促します

運転席近くでパトランプ付き受信機が作動、回転灯を回して運転手に注意を促します。
工場や倉庫内で移動するフォークリフト



-実用新案申請中-


カード型送信機をつけた作業員に一定の距離まで重機が接近すると、警報ランプで重機の運転手に注意を促す
カード型送信機をつけた作業員が一定の距離までフォークリフトが接近すると
運転席近くのパトランプが回転して運転手に警告します。




【作動した時の動作イメージ】

【作業員】

カード型送信機作業員の方が胸ポケットやヘルメットの中に固定します
カード型送信機(持ち歩き式)
作業員の方が胸ポケットやヘルメットの中に固定します。
ナイロンケース付属。

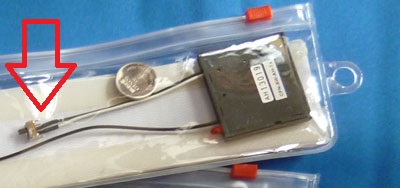

カード型送信機のアンテナ
送信機には約10pほどの
ケーブル送信アンテナが付いています。

カード型送信機内の電池交換
送信機の 蓋を開けた状態。 蓋をスライドさせて電池を交換します。



【構内の交差点や曲がり角など危険位置に設置】

固定式電波送信機-電池式
固定式電波送信機
構内の商品や壁、柱、交差点などに固定設置します。
電池式。




送信機が重機に一定の距離まで近づきます。
警報動作距離は
1m〜20mの間で調整
【フォークリフト、重機の運転席】

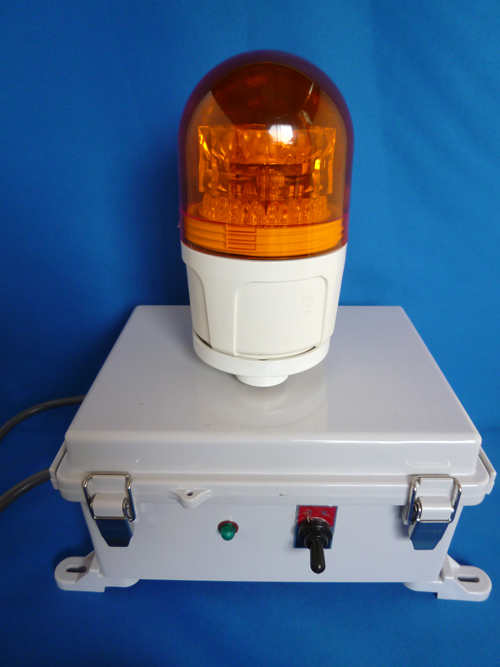

パトランプ付き受信機
パトランプ付き受信機
運転手から目のつきやすい位置に設置します。

カード型送信機をつけた作業員が重機に近づくと、 自動的に回転灯を作動させ
運転手に注意を促します。
手前の白いケースは独立受信アンテナ。
電源:DC12VもしくはDC24V
電源は重機のバッテリから供給します。

作業員と重機との間の距離が離れると
回転灯は自動的に停止します。

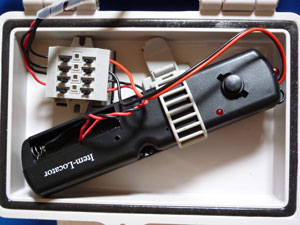

独立受信アンテナ内に感度調整ダイヤル付き。


ケース内に感度調整ダイヤル
独立受信アンテナの中に受信感度調整ダイヤル内蔵。
黒いケースの側面にダイアルが付いています。


カード型送信機をつけた作業員にリフトが接近すると運転席でパトランプが回って警告します

パトランプ付き受信機

重機の運転席近くに固定します。
重機の運転者が見やすく、かつ作業音送信タグの電波が受信しやすい場所に ボルト、ナットまたはその他適当な方法で固定してください。
※必ず受信するか確認の上、固定してください。

電源コードは重機のDC12Vバッテリに接続してください。
※受信機は電源DC24V用、DC48V用、AC100V用も制作できます。ご注文の際にご指定ください。

送信機、受信機とも複数台でのご利用が可能です。
受信機が複数台の場合、電源DC12V用、DC24V用、DC48V用が混在してもかまいません。

電源スイッチをONにすると準備完了です。

ネジ固定式。

動作距離の調整
送信電波が届く距離を約1m〜20mで調整できます。
動作距離は位置、角度、周辺の環境、ノイズの影響などにより 変わりますので、取り付けた後は必ず動作確認を行ってください。

電源:重機のバッテリの+と−に直接接続してご使用ください。

シガーソケット電源をご希望の場合も御相談ください。
御相談の際は、お手元の車両のシガーソケットの電圧(DC24V、DC12Vなど)をご確認ください。 また、一般乗用車のシガーソケットと大きさ(太さや長さ)が違う場合も御相談ください。

シガーソケット電源の納品例
シガーソケット電源の納品例。
電源:DC24V


受信感度:約1m〜20mで調整可。

警報:回転灯(ブザー無し)
※警報ブザー付きのパトランプで製作する事もできます。

パトランプを外して無電圧連続a接点出力端子1個を内蔵した受信機も製作可能です。

台座部分サイズ:縦211ミリ×横108o×高さ78o(若干変更になる場合があります。)
※スイッチ、回転灯部分は含みません。

受信機の電源DC24Vの場合
回転灯動作時 200mA
回転灯待機中 5mA

最近製作のパトランプ付き受信機
最近の納品例。
パトランプは予告無く変更になる場合があります。


パトランプ付き受信機の裏側
パトランプ付き受信機の裏側。
ネジ4本で固定します。


無線式重機接近警告アラームシステム2 ac100vLED回転灯φ76 ニコUFOを使って製作した受信機
特注品
お客様のご要望でLED回転灯φ76 ニコUFOを使って製作した受信機。 DC12V電源





カード型送信機(標準品)

送信タグは作業員のヘルメットなど周囲に電波の飛びやすい位置に装着します。 電池を装着してスイッチを入れると電波の間欠送信をはじめ準備が完了します。
※金属製のヘルメットですと電波は飛びません。

サイズ:36×21×4o(突起物は除く)
送信電波:微弱電波(周波数310〜320Mhz帯)
電池:CR-2025コイン型電池1個

動作確認
送信機を装着した作業員が受信機警報ランプに近づくと、 回転灯が作動します。 作業員が設定距離以上離れて約3秒後に 警報ランプが消灯します。

コイン型電池の寿命の目安
1日10時間使用で約20日間。

ナイロンケース付き
ナイロンケース付き。
作業用のヘルメットの中などに入れます。
四角いカード発信機から出ている黒いケーブルが電波を発信するアンテナになります。

カード型送信機
サイズ:36×21×4o

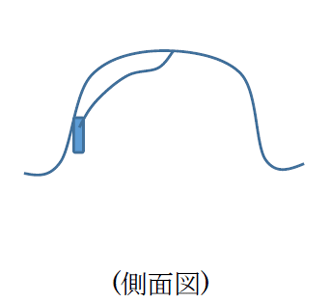

ヘルメットの中を横方向から見たカード型送信機の位置のイメージ図。無線式重機接近警告アラームシステム2
ヘルメットの中にカード型送信機を入れた場合の取付方。
ヘルメットの中を横方向から見たカード型送信機のおすすめ位置のイメージ図。
送信機から出ているケーブル状の紐が電波発信アンテナです。 360度全方位に電波が発信できるように、 アンテナ線の先端はヘルメットの上部に貼り付けます。



ヘルメットの中の上部にケーブルの先端がくるようにカード型送信機を取り付け、もしくは接着します。無線式重機接近警告アラームシステム2
ヘルメットの中のてっぺん部分にケーブルの先端がくるようにカード型送信機を取り付け、もしくは接着します。
アンテナのリード線が下に垂れていたりすると、 作業員の方の身体が電波の遮断物になって感度が悪くなる事があります。




カード発信機2枚タイプ送信機(新開発)

カード発信機を2枚使用します。カード発信機をヘルメット内の左右、もしくは前後に貼り付けて、 全方位に電波を発信できるようにしました。

送信タグは作業員のヘルメットの中の周囲に電波の飛びやすい位置に装着します。 電池を装着してスイッチを入れると電波の間欠送信をはじめ準備が完了します。
※金属製のヘルメットですと電波は飛びません。

カード発信機のサイズ:36×21×4o(突起物は除く)
電池ボックスサイズ:70×35×18o(突起物は除く)
送信電波:微弱電波(周波数310〜320Mhz帯)

電池:単四電池2本

動作確認
送信機を装着した作業員が受信機警報ランプに近づくと、 回転灯が作動します。 作業員が設定距離以上離れて約3秒後に 警報ランプが消灯します。

電池の寿命の目安
1日10時間使用で約30日間。

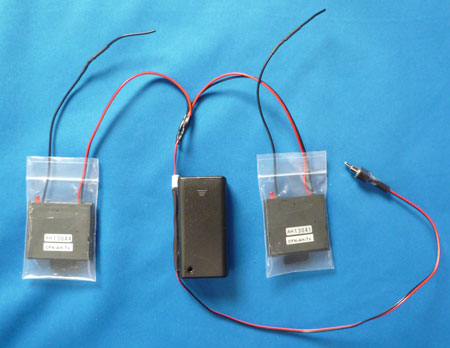

カード発信機2枚タイプ送信機
カード発信機2枚タイプ送信機の外観。
カード発信機2枚+電池ボックス。
作業員のヘルメットの中に入れます。
四角いカード発信機から出ている黒いケーブルが電波を発信するアンテナになります。

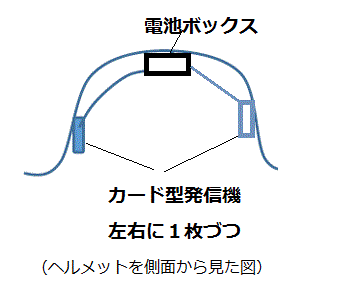

ヘルメットの中を横方向から見たカード型送信機の位置のイメージ図。無線式重機接近警告アラームシステム2
ヘルメットの中にカード型送信機2枚と電池ボックスを入れたイメージ図。

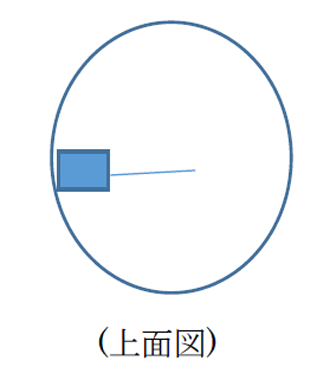

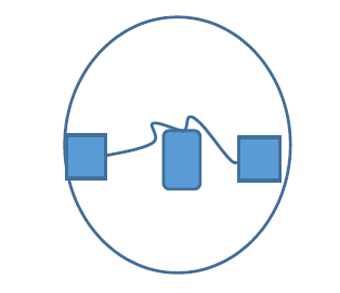

ヘルメットの上から見たヘルメット内部の装着位置。無線式重機接近警告アラームシステム2電波発信機。
ヘルメットの上から見たヘルメット内部の装着位置。 ヘルメットの両側に発信機を装着するため電波が均一に出ていきます。


電池ボックス
電池ボックス

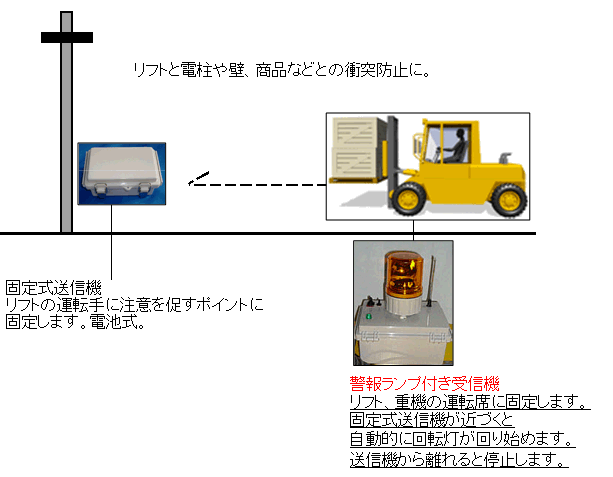

固定式送信機(特注品)

工場内の交差点や曲がり角などリフトの運転手に注意を促せるポイントに ネジ止めして設置固定します。
壁や柱、構内に置いてある商品などに固定します。
電池を装着すると微弱電波が間欠送信をはじめます。
送信電波:微弱電波(周波数315Mhz帯)

電源:単一電池2本、もしくはDC24V、DC12V電源仕様

電池の寿命の目安
1日10時間使用で約30日間。

サイズ:縦16約センチ×横約11センチ×厚約9センチ

※性能向上のため外観や仕様が変更になる場合があります。

固定式送信機

  電柱や壁と接触防止、固定式送信機



本システムのポイント

  • 簡単に設置できる労災防止ワイヤレスセキュリティシステムです。
  • 取り付け工事は簡単。移設も簡単です。
  • カード型送信機はボタン電池駆動です。受信機はリフトのバッテリから電源を取りますので取付簡単。
  • 受信機には感度調整ダイヤルが付いています。約1m〜20m前後の距離の間で感度を調整できます。
  • 複数台のリフトが稼働している工場では、同時に複数セットをご利用いただくことも可能です。
  • 日本国内の工場で開発、組立が行われています。点検修理なども早く対応できます。



※使用上のご注意
微弱電波の性格上、送信機と受信機の位置関係、 角度、周囲の環境(建物や障害物)で動作距離は変わります。 ご利用の際は、現場での環境によりこまめに感度調整をし、 ダイヤルが動かないようにテープなどでダイヤルを固定してください。

速い速度で移動するものにはおすすめできません。
飛行機の中では使用しないでください。
心臓ペースメーカーを装着の方は使用しないでください。
受信機は防水仕様ではありません。水に濡らさないようにしてください。
送信機は防水構造ではありません。雨の降っている状況ではご利用しないでください。

定期的に送信機の電池を点検してください。 消耗している場合は電池を交換してください。
送信機の電池が消耗してくると、動作距離が短くなります。
本製品は受注生産となっております。 性能向上のため、外観や仕様が変更になる場合がございます。
本製品は重機接近警報の補助装置としてご利用ください。 万が一動作不良や誤作動によってもたらされた損害につきましては 原因に種類に関わらず弊社は責任を負うことはできませんのでご了承をください。


【動作距離が短くなる状況の例】
送信機、受信機との間に、金属、コンクリートなどの電波遮蔽物がある場合。
帰宅に強力な磁場を発生するものがあるとき。
(変電所、溶接作業、電車やバスなどの大型モーターなど)
放送局などの大型無線設備などがある場合。
電池が消耗してきた場合。
送信機を運転席内に設置した場合。
送信機と受信機の間に人の体が挟む場合。(送信機を胸ポケットに入れてパトランプを背にするような位置関係になった時)


Q&A集-この商品へよくある質問と回答

「カード型送信機」と「カード型送信機2枚タイプ」の違いは何でしょうか?
大型のフォークリフトなので発信から見てアンテナが死角になる場合があるので、警報ランプ受信機の受信アンテナを2つ出せませんか?
カード型送信機の電池寿命を延ばすことはできませんか?
ブザー付き警報ランプ受信機でブザー音ではなく危険を知らせるアナウンスを流す事はできませんか?
カード型送信機を後から何枚か追加することはできますか?追加の方法は面倒ですか?
上下する重機のアームの先端と下で仕事をしている作業員がぶつかるのを防ぐ対策を考えていますが、カード型送信機をアーム(鉄)の先端に粘着テープで固定してもいいですか?
発信器を持った作業員と重機が接近すると、重機の運転席とさらに100m程離れた警備員の守衛所の両方で回転灯を回せませんか?
カード型無線送信機からパトランプ付き無線受信機までの電波の届く距離を標準品よりもさらに短くすることはできませんか?
固定式送信機(特注品)にオンオフスイッチをつけることはできますか?
作業員に位置によっては電波が届きにくいこともありそうですので電波の受信アンテナを2個設置可能ですか?
フォークリフトが8台、作業者20名でも無線式重機追突警告システム2は使用できますか?



【ご注文方法と参考価格】

無線式重機追突警告システム2基本セット 136000円(消費税別、配送料別)

(基本セット内容)
1.警報ランプ付き受信機1台(ブザー無し、独立受信アンテナ1個付属)
2.カード型送信機1個(標準品 CR-2025コイン型電池1個付属)

※警報ランプ付き受信機の電源はDC12V、DC24V、DC48Vのいずれかからお選びください。


(機器の単品価格)
1.警報ランプ付き受信機(ブザー無し、独立受信アンテナ1個付属)1台120000円消費税別、配送料別)
2.カード型送信機(標準品 CR-2025コイン型電池1個付属)1個16000円(消費税別、配送料別)
3.警報ランプ付き受信機(100db電子ブザー内蔵、独立受信アンテナ1個付属)1台145000円(消費税別、配送料別)
4.カード発信機2枚タイプ送信機(新開発品 単4電池2本付属) 1個34000円(消費税別、配送料別)

※警報ランプ付き受信機の電源はDC12V、DC24V、DC48Vのいずれかからお選びください。
※発信機、受信機は後日の追加も可能です。

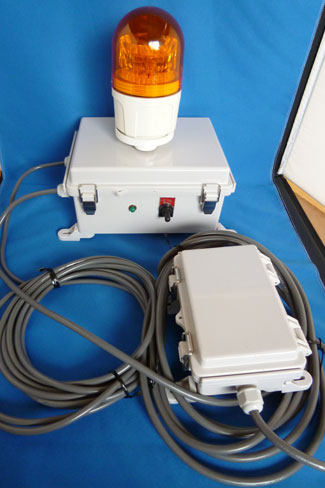

警報ランプ付き受信機と独立アンテナ
警報ランプ付き受信機と付属の独立受信アンテナ(手前の白い箱)。 独立受信アンテナは周囲からの電波を受信しやすいリフトの屋根の上に設置してください。
上の写真は屋内仕様。防雨仕様をご希望の場合は別途ご相談ください。

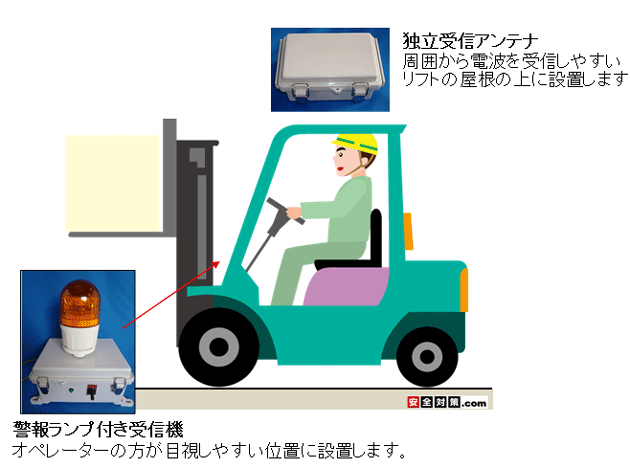

無線式重機追突警告システム、独立受信アンテナは周囲からの電波を受信しやすいリフトの屋根の上に設置してください。
独立受信アンテナ
独立受信アンテナ。屋内用。4m電源ケーブル付属。磁石固定式。
フォークリフトの屋根の上など電波を受信しやすい高い位置に設置してください。
サイズ:縦16約センチ×横約11センチ×厚み約9センチ。
内部に受信感度調整ダイアルが付いています。

防雨仕様をご希望の場合は別途ご相談ください。


※警報ランプ付き受信機にはバッテリへのケーブル5m付属。長さは事前にご指定をいただけます。
※独立受信アンテナ−防雨構造、ケーブル4m付属。
※受信機の電源がAC100V仕様をご希望の場合は下記送信欄からお問い合わせください。
※警報ブザー付き回転灯をご希望の場合も、下記送信欄からお問い合せください。
※性能向上のため外観が変更になる場合があります。
※警報ランプ付き受信機と独立受信アンテナは、マグネットによる固定タイプ(磁石)も製作できます。
 下記の送信欄からお問い合せください。受信機のご予算が変わります。


本商品は受注生産品のため、納期は御注文後2週間前後のご猶予をお願い申し上げます。
性能向上のため外観が変更になる場合がございます。
商品についてのご質問とお問い合わせ、御注文は下記のお問い合わせ欄をご利用ください。
商品につきましてご質問がございましたら、下の送信欄でお気軽にご質問ください。


【配送方法】
クロネコヤマトの「宅急便」(ヤマト運輸株式会社)にてお送りさせていただきます。
配送料は別途かかります。


【サポート体制とメンテナンス】
商品の納品時に故障や不具合などがありましたら納品後7日以内のご連絡下さい。 不具合の内容が弊社責任の場合は無償で修理、又は商品の交換の対応をさせていただきます。 それ以外の場合は有料修理とさせて頂きます。

商品の点検、修理の対応方法
点検、修理の際は、お客様より商品を宅配便にて 弊社もしくは製造元へお送りいただきまして一旦お預かりをさせていただきます。 点検、修理の終了後に改めまして宅配便にて商品をご返却をさせていただく形とさせていただきます。 出張による点検修理はお受けいたしかねますので何卒ご了承をお願い申し上げます。
また、商品の取付工事につきましてはお客様にてご手配をお願い申し上げております。


【返品について】
本製品は受注生産品のため、返品はご遠慮をお願い申し上げます。


【お支払い方法のご説明】
宅急便コレクト
お支払い方法は安心のヤマト運輸の代引きサービス(コレクトサービス)をご利用いただいております。

ヤマト運輸の配達員がご自宅や会社に商品に入った荷物をお届けした際に
1.現金払い
2.クレジットカード払い
3.デビットカード払い(銀行のデビッドキャッシュカード)
のうちご希望のお支払い方法をその場でお選び、ご指定いただけます。


ヤマト運輸の配達員はカード端末を持参いたしております。
ヤマトの配達員にご用命をいただけましたら現金以外にその場でクレジットカード、デビッドカードをご利用いただけます。

ヤマト運輸代金引換クレジットカード決済
荷物には上のようなシールが貼られています。

(御利用いただけるクレジットカード)
JCBカード VISAカード MASTERカード Dinersカード アメリカンエキスプレスカード
UCカード クレディセゾンカード イオンクレジットカード NICOSカード DCカード


ご希望のお支払い方法をご指定ください。

数量の多い場合につきましては支払い条件も含めて個別にお見積もりをさせていただきます。
