リモコン式接点信号オンオフスイッチ(近距離無線方式)

無線式の携帯小型リモコン送信機で10～15ｍ離れた無線受信機から接点信号出力のオンオフ遠隔操作を行います。
リモコンは複数個をご利用いただけます。
電池式ワイヤレスリモコンで１０～２０ｍほど離れた場所にある受信機の接点信号出力を遠隔操作します。

リモコンスイッチの指示で離れた場所にある無線接点スイッチへ無線連絡、電波による指示で無線スイッチ内蔵の接点リレーがオンオフ切り替えされます。

信頼性の高い日本製の商品です。
日本国内の工場で組み立て、開発が行われている本格派システムです。

【作動した時の動作イメージ】

発信側

無線式オンオフリモコン
ボタンを押すと無線で異常を通報します。
オン用ボタンとオフ用ボタンが分かれています。
屋内用。

近距離無線　通信距離10～15m
近距離無線通信距離10～15m

受信側

【無線接点スイッチ】
無線式接点スイッチ

リモコンからの電波による指示で、内蔵の接点リレー出力をオンにします。回転灯など有線式警報機と接続する事で無線指示で機器を動かす事が出来ます。

リモコン操作をする事でオンオフの接点信号出力が反転します。

接点出力：
１－２番　a接点出力（警報時に内蔵リレー短絡）

電源AC100V

ブザーは無し。

■　無線式ON/OFFリモコン（無線送信機内蔵）

ボタンを押して電波が送信されると小さな赤色LEDが点滅します。
オン用ボタンとオフ用ボタンが分かれています。
各機器との通信距離は平均１０～２０ｍ。

電源：ボタン電池式
使用頻度が少ない場合も２年に１回程度を目安に電池交換をおすすめします。

サイズ：３２㎜×１２㎜(厚み）×４４㎜　約１５グラム
屋内用。

■　大型無線式ON/OFF操作リモコン（無線送信機内蔵）

※受注生産品のボタンのため、ご注文をいただきましてから１０日前後の納期のご猶予をお願い申しあげます。

大型ON/OFF操作リモコン

ボタンを押して電波が送信されると小さな赤色LEDが点滅します。
各機器との無線通信距離は平均１０～２０ｍ。

青ボタン－オン用押しボタン
赤ボタン－オフ用押しボタン
ボタンの直径は１４ミリ。
自動復帰式ボタン。(指を離すと内部のスプリングで元に戻ってくるボタン）

大きなボタンを使っていますので、軍手など手袋をしていてもON/OFF操作がしやすくなっています。

電源：ボタン電池式
リモコンサイズ：３５㎜（幅）×１２㎜(厚）×６５㎜（縦）　約２３グラム
屋内用。

■ 無線接点スイッチ

リモコンからの微弱無線による指示で、内蔵の接点リレーをＯＮにします。
回転灯など有線式警報機と接続する事で、無線指令で機器を動かす事が出来ます。

送信機～無線接点スイッチまでの電波通信距離
１０～１８ｍ
※但し設置環境により変わります。

接点出力：右の写真、接点スイッチ内
１－２番　a接点出力（警報時に内蔵リレー短絡）
接点容量：ＡＣ１００Ｖ／１Ａ

警報時間：無線送信機側のON/OFF信号に連動。

電源：ＡＣ１００Ｖ

ブザーは無し。

サイズ　：高さ：１２２ｍｍ×幅８３ｍｍ×３０ｍｍ
重量：約１３０ｇ

※納品時はケーブルはついていません。

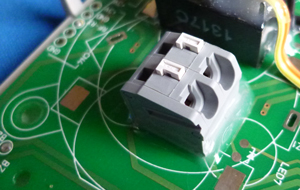

無線接点スイッチ内部の端子台

端子台の接続

ケースカバーを開けると基板の上にグレー色の端子台があります。丸い穴がケーブル差込口です。

細身のドライバーやシャープペンシルの先で上についている白い四角いボタンを押します。その間に、リード線の先端を穴の根元まで差し込んでから、ドライバーで押し込んでいたボタンを放すとケーブルは固定されます。
※固定後のご注意
少し引っぱってケーブルが外れないかどうかを確認してください。

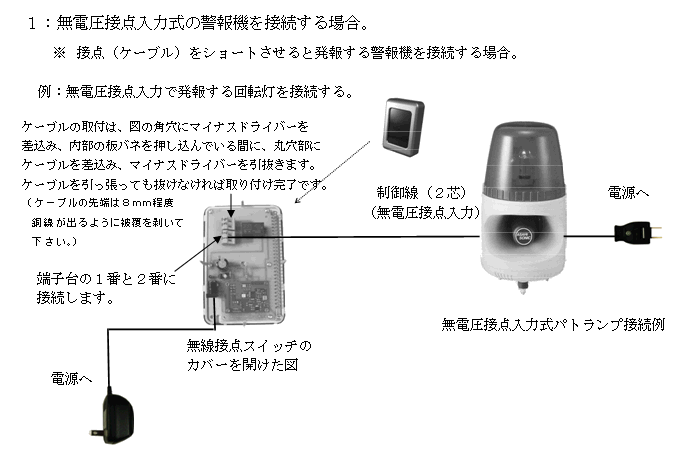

接点信号の入りきりで操作する回転灯を無線スイッチで操作するイメージ図。

■　無線中継器
通信距離が足りない場合、無線送信機と無線接点スイッチの間に設置します。
各々から１０～１８メートル以内です。電源はAC100V（家庭用コンセント）
電波は指向性はありませんので、曲がり角を迂回するような設置も可能です。

中継器は１セット中で２台までご利用いただけます。
※屋内専用

無線中継機

【お問い合わせとご予算】
ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変更になる場合がございます。
商品についてのご質問、お見積もりのご依頼、機器構成の変更やご要望、ご相談につきましてはお問い合わせ欄から、お気軽にお問い合わせください。
個別にお見積もりをさせていただきます。お見積もりは無料です。
