100〜300m離れた建物の防犯監視を無線で行います。電源の無い場所にもセンサーを設置できます。防犯センサーが作動すると特定小電力無線で無線通報します。

ソーラー電源式長距離無線(特定小電力無線)による買取式ワイヤレスセキュリティシステム


ソーラー電源式長距離無線(特定小電力無線)による買取式ワイヤレスセキュリティシステム


※販売中止中


離れた建物の防犯監視を無線で行います。電源の無い場所にもセンサーを設置できます。
センサーが作動すると特定小電力無線で無線通報します。
事務所から離れた電源の無い作業場や倉庫や蔵、収蔵庫などの防犯、火災監視対策に。

管理棟、事務棟から離れた建物に設置した防犯センサー類が人に感知すると長距離無線で管理棟や母屋へ無線緊急通報を行います。
通信距離、平均100〜300m。火災監視にもご利用いただけます。

(納品実績)作業事務所、倉庫、工場、お寺、研究施設など。

月々のランニングコスト無し。機器は簡単に設置できます。


長距離無線(特定小電力無線)による買取式ワイヤレスセキュリティシステムの導入ポイント
  • 月々の警備料、管理費用の要らない自主機械警備システムです。
  • ご自分で簡単に設置できる本格派ワイヤレスセキュリティシステムです。
  • 受注生産システムです。ご要望に応じてシステム内で防犯、防災など多彩なセンサー類を連動してご利用いただけます。
  • センサー類は両面テープや小型ネジで設置しますので建物に大きな傷をつけません。
  • センサー類は無線式。後日、簡単にセンサー類を追加できます。
  • 日本国内の工場で開発、組立が行われています。点検修理なども早く対応できます。
  • 本製品は受注生産品です。性能向上のため、形状などが変更になる場合がございます。



- 動作イメージ -


ソーラー電源式遠隔送信機
ソーラー電源式遠隔送信機(防雨ケース)
各種センサーからの近距離無線を受けると
遠隔送信機は100dbの警報音を発します。
同時に遠隔受信機に無線通報します。
電源:AC100V
特定小電力無線送信機 + 近距離無線受信機


近距離無線
通信距離平均10〜18m

無線通報機能付き開閉センサー
無線通報機能付き開閉センサー
窓や扉の動きを監視。
(近距離無線発信器内蔵)

無線式開閉センサー
窓や扉に両面テープで設置します。


モーションセンサー(赤外線センサー)
無線通報機能付きモーションセンサー
(赤外線センサー)
警戒エリア内で人間など空気を温度差を持つものが動き回ると感知します。
(近距離無線発信器内蔵)


無線通報機能付き火災センサー
無線通報機能付き火災センサー
熱感知センサー
(近距離無線発信器内蔵)


無線通報機能付き火災センサー
無線通報機能付き火災センサー
煙感知センサー
(近距離無線発信器内蔵)






特定小電力無線
通信距離
平均100〜300m




.
遠隔受信機
遠隔受信機(1回線用)
遠隔送信機からの電波を受けると
電子ブザーやパトランプを作動させ周囲に報せます。
受信機側の警報ブザー、パトランプ停止ボタン付き。
特定小電力無線受信機

周囲がうるさいときは聞き逃す可能性がありますので、 ブザー付きの回転灯を追加されることをおすすめします。


【遠隔送信機(微弱無線受信機+特定小電力無線送信機)】

特定小電力無線送信機、 微弱無線送受信機内蔵。
微弱無線はセンサーから発信される電波受信用です。
センサーが作動したとき100デシベルの警報ブザーが3分間鳴動します。
各種無線式センサー、リモコンなどを内蔵メモリにID登録して使用します。

電源:DC12V
充電回路、大型バッテリ内蔵

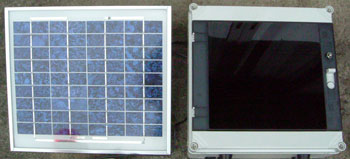

遠隔送信機
ソーラーパネルと遠隔送信機本体。
ソーラーパネルは現在60センチ×30センチ程度の大きさのものを使用しています。

遠隔送信機本体のサイズ:30センチ×30センチ×15センチ(厚み)
鍵付き。

最近システムの中で使用した大型ソーラーパネルの納品例
最近システムの中で使用した大型ソーラーパネルの納品例。
サイズ:横約60センチ、縦約30センチ。
重量はさほど重くないですが面積が大きいために風の影響を受けやすくなります。
しっかりした金属ポールや建物壁面に固定することをおすすめしています。

ソーラーパネルの裏側の写真
ソーラーパネルの裏側の写真。
上の納品の際は金属ポールに固定するクランプ(金具)を取り付けた納品例。
パネルの裏側から出ている黒い電源ケーブルを、
ソーラー電源受信機の内部の電源供給端子に+ネジで接続します。
接続は簡単です。

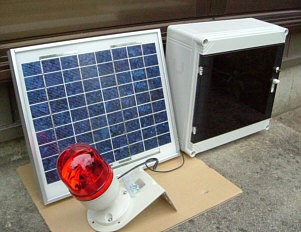

パトランプ付き遠隔送信機
パトランプを追加した製作例。
パトランプは追加オプションです。





【遠隔受信機(特定小電力無線受信機)】

監視物件の遠隔送信機から無線信号が入ると、 警報ブザー(電子ブザー)や回転灯を作動させることができます。
警報電子ブザー、回転灯停止ボタン付き。
※内部に接点を増設して回転灯などを同時に駆動することもできます。

外部受信アンテナユニット付属。受信機とアンテナをつなぐケーブルの長さ4m。※長さはご相談ください。

電源はAC100V(家庭用コンセント)です。

※ご注意
内蔵の警報ブザーはあまり大きな音ではありません。
周囲がうるさいときは聞き逃す可能性がありますので、 ブザー付きの回転灯を追加されることをおすすめします。

受信機本体と受信アンテナ
受信機本体と受信アンテナ

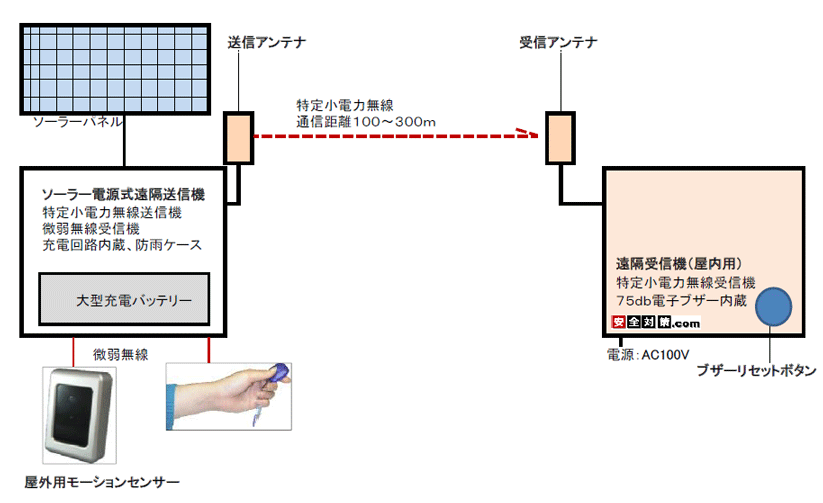

送信側(センサーを設置する側の建物)の機器の電源をソーラー電源式にしたイメージ図



【特定小電力無線中継器 ※必要時】

遠隔送信機と遠隔受信機の通信距離を延長する際に利用します。
右写真は屋内用。
※防雨構造の中継機も製作可能です。
電源:AC100V

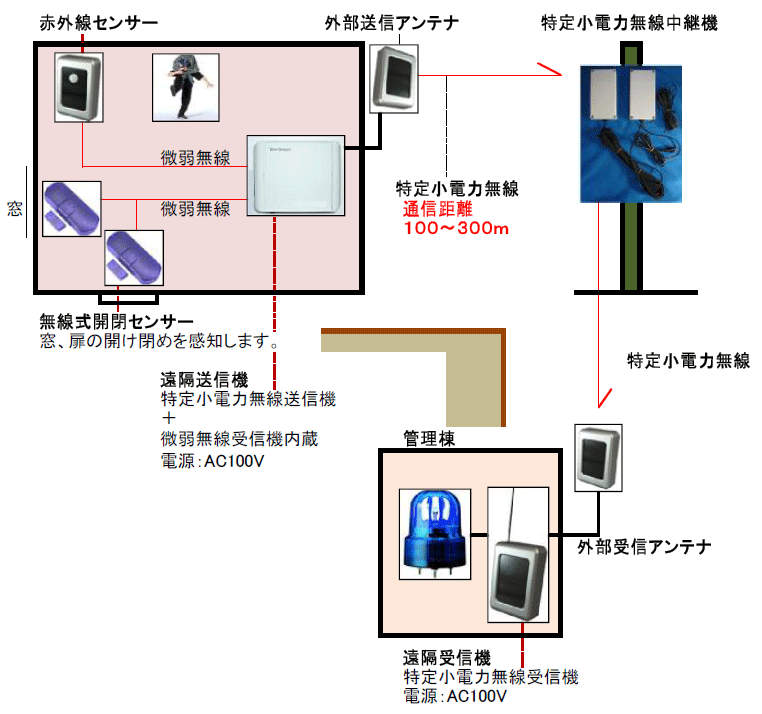

特定小電力無線中継機を使って通信距離を延長したイメージ図。
途中にある直角状の塀を、中継機を使って迂回させて電波を飛ばします。
電波自体には指向性はありません。
特定小電力無線中継機を使って通信距離を延長したイメージ図

特定小電力無線中継器
特定小電力無線中継機、屋内用
電源AC100V
予め防雨ケースで製作もできます。


別棟の建物間での通信をご希望の場合はソーラー電源式の中継機も製作できます。 屋外で電源の無い場所にご利用いただけます。 ご予算は個別にご相談ください。
別棟の建物間での通信をご希望の場合はソーラー電源式の中継機も製作できます

ソーラー電源方式の中継機。
太陽電池パネルと中継機本体。
発電された電力は一旦、内蔵された大型バッテリに蓄電されてから中継機に使用します。夜間も使用可能です。
発電された電力は一旦バッテリに内蔵されてから中継機に使用します。夜間も使用可能です。
※外観が変更になる場合があります。



【小型LED表示灯-受信機に接続してご利用いただくこともできます】

株式会社デジタル製(前アロー株式会社製)。
モーターレスの回転灯として使用可能でメンテナンスを削減できます。

調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。
調節つまみで回転、点滅、フラッシュの閃光パターンを選べます

光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。 ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65(正方向取り付け時)。
ブザー内蔵タイプの保護特性IP23(正方向取り付け時)。

ブザー内蔵タイプの音量は最大90dB。
外部音量調節ツマミで約70〜90dbの間で調節可能。
保護特性IP23(正方向取り付け時)。
電源はAC100V(家庭用コンセント)が必要になります。

回転灯の色は4色からお選びいただけます
回転灯の色は4色からお選びいただけます。

※取り寄せ品になりますので、納品まで10日前後のご猶予をお願い申し上げます。
直径100ミリ小型LED表示灯

直径10センチ

小型回転灯用壁面固定用L字金具

壁面固定用L字金具


パトランプ卓上固定用金具

卓上固定用金具

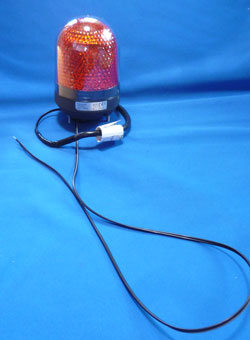

LED回転灯と遠隔受信機とつなぐ電源ケーブルを伸ばして納品することもできます

LED回転灯と遠隔受信機とつなぐ電源ケーブルを伸ばして納品することもできます。
写真は約2m。



【仕様書】

無線通報機能付きセンサーは微弱無線で遠隔送信機へ送信し、 遠隔送信機は特定小電力で離れた遠隔受信機へ無線送信します。
微弱無線、特定小電力無線共に、電波に5桁のデジタルIDコードが重畳されているので 混信、誤動作はありません。

1.遠隔送信機(特定小電力無線送信機)
センサーからの受信周波数 微弱無線
受信機への送信周波数 特定小電力無線
2.遠隔受信機( 特定小電力無線受信機)
