無線呼び鈴式点滅ランプ呼び出しシステムの利用可能なオプション機器のご紹介。
無線呼び鈴式点滅ランプ呼び出しシステム
オプション機器
のご紹介-ご利用をご希望の際はご相談ください。
無線送信機
呼び鈴の代わりに使用することができます。
お客さまの各種警報機や設備装置の無電圧接点出力信号(無電圧a接点信号)に接続して利用します。
無電圧接点信号が無線送信機に端子台でオンになるとワンショット電波を送信します。
(利用方法)
まず無線送信機と接続するお客さまの機器の仕様を確認してください。
無線送信機を領する際は、お客様の機器に無電圧a接点リレー出力端子が必要です。 (待機中は接点がオープン状態で、警報が鳴った時にショートする)があることを確認します。
それ以外の出力端子には接続出来ません。
無電圧a接点。
信号ケーブルは付属しておりません。
接続出来る信号線の太さ 単線0.5ミリ〜1.3ミリ
電線のむき長さ9〜10ミリ
製品仕様
型式 :接点信号入力型無線送信機
通信距離:約10〜15m以内(半径)
使用温度:−10度〜+40度(RH80%)屋内専用
供給電源:ACアダプター
接続端子:無電圧a接点入力1回路
表示 :送信確認用ランプ1個(赤)
サイズ 縦65ミリ×横34ミリ×厚み18ミリ 約20グラム
※ACアダプターを含みません。
仕様および外観は改良のため予告なく変更することがあります
ご希望の際は個別にご相談ください。
※無電圧b接点信号の監視をご希望の方もご相談ください。
無線中継機(※追加オプション機器)
電波の届く距離を伸ばしたり、壁などの電波を遮断する途中の障害物を避ける迂回ルートを設定したりするために利用する機器です。電波発信側機器と受信側機器の間に配置します。
各々の機器から10〜15m以内で利用できます。見通しのいい空間ですと電波の届く距離は約2倍にすることができます。
電波は指向性はありませんので、曲がり角や障害物を電波が迂回しながら通すようなご利用法方も可能です。
電源はAC100V。家庭用電源ACアダプター。
中継器の増設は1セットで2台(No.1、No.2)までです。
※中継機のご利用をご検討の場合はご相談ください。
無線中継機は電源を入れるだけで動作する機器ですので、商品導入後に電波の届きにくい現象がでた場合、後日の追加ご購入による導入も可能です。
本製品専用の電波を中継すると側面の赤色LEDがチカチカ点滅します。

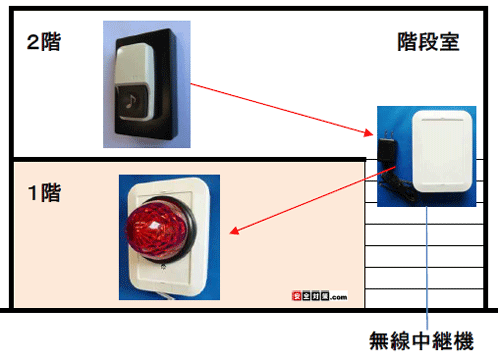

2階→1階など、無線呼び鈴と無線式フラッシュランプ(受信機)の間に階差のある場合、呼び鈴の電波がランプまで届きにくい場合があります。1階と2階の繋がった空間の階段室に中継機を設置して、階段室の空間を使って迂回しながら呼び鈴の電波を1階のランプまで届かせるイメージ図。

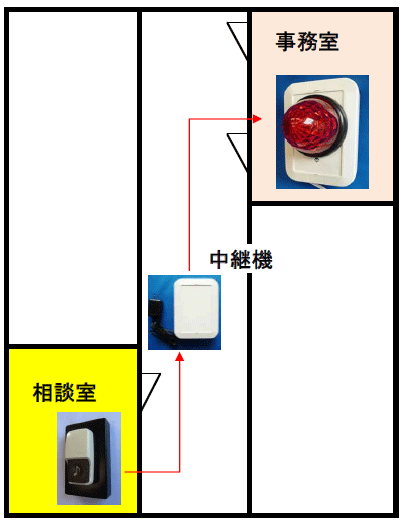

建物内の奥まった事務所から離れた、玄関付近の受付や相談室などの安全管理。
相談室や玄関受付に設置された無線呼び鈴が押されると、奥まった事務所内のフラッシュランプが点滅します。
呼び鈴から事務室のランプまで電波が届きにくい場合は、途中に無線中継機を配置して呼び鈴の電波が届く距離を延長する事ができます。

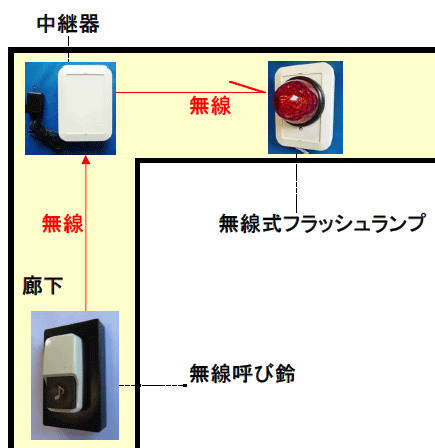

建物内の壁や部屋があるために電波が遮断され、呼び鈴の電波が無線式フラッシュランプまで届かない場合。
建物内で繋がった空間の廊下や共用部に無線中継機を設置して、呼び鈴の電波をランプまで障害物を避けるように流して着信させるイメージ図。

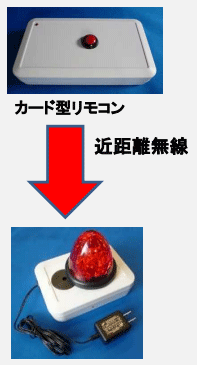

カード型押しボタン式リモコンスイッチ
スマホサイズのカード型リモコンスイッチです。無線呼び鈴のように使用できます。
赤ボタンが1回指で押されると約2秒間だけ無線スイッチに向けて電波が発信されます。
電波発信中は小さな赤色LEDが点滅します。
各機器との通信距離は平均10〜15m。
電源:単三電池2本
電池は定期的に交換される事をおすすめいたします。
サイズ:76ミリ(横)×135ミリ(縦)×27ミリ(厚み)
屋内用。
自動復帰型押しボタン1個付き。
裏面から電池交換を行います。
無線呼び鈴式点滅ランプ呼び出しシステム
ワイヤレスの呼び鈴ボタンを押すと10〜15m離れた大型ランプが 予めタイマー設定された時間だけ点滅します。
無人に受け付けからの来客のお知らせ、業務連絡、人や車輌の誘導などにご利用いただけます。
※アラーム音を兼用する仕様もございます。
