特定のエリアに入室(進入)する時と退室(離れる)する時に、複数の出入り口に設置されたオン用オフ用の押しボタンの付いた無線送信機の操作で100〜300m離れた無線駆動パトランプを入り切りし周囲にエリア内にいることや離れることを知らせます。

入室退室確認用無線パトランプ押しボタン確認システム(特定小電力無線)

特定のエリアに入室(進入)する時と退室(離れる)する時に、複数の出入り口に設置されたオン用オフ用の押しボタンの付いた無線送信機の操作で100〜300m離れた無線駆動パトランプを入り切りし、周囲にエリア内への進入や在室、エリアから離れることを知らせます。
入室退室確認用無線パトランプ押しボタン確認システム

ワイヤレスなので面倒な有線配線工事は必要ありません。

入り口が複数ある作業エリアや通路に作業員が入る時に、出入り口に設置された無線送信機のオンボタンでパトランプが作動させます。
作業エリアから退出する事は出口に設置された無線送信機のオフボタンを押してパトランプを消灯させます。



(上イメージ図)
作業室の出入り口は2箇所。出入り口2カ所にそれぞれオンボタンとオフボタンをつけます。

2箇所の出入り口のどちらかでオンボタンが押されるとで、作業室内のパトランプが点灯。

2カ所の出入り口のどちらかのオフボタンをおすと室内のパトランプが消灯します。

オンボタンオフボタン付き無線送信機は増やす事ができます。


(以下のイメージ図)

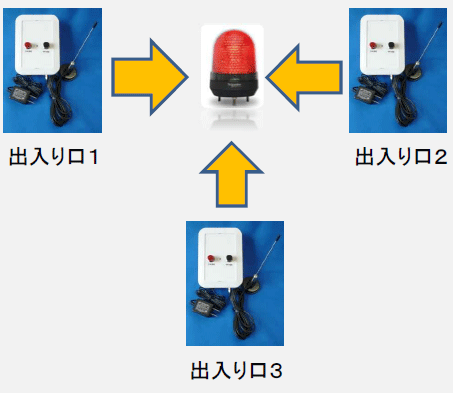

出入り口3箇所からパトランプ1台を無線でオンオフ操作するイメージ図。押しボタン送信機はさらに増やす事もできます。
出入り口3箇所からパトランプ1台をオンオフ操作するイメージ図


押しボタン送信機本体、受信機本体と独立した外部送信アンテナ、外部受信アンテナの取付配置を変えて障害物を迂回しながら電波を送受信しやすくする事ができます。
電波の障害物を迂回できる独立アンテナが標準付属。
押しボタン送信機本体、受信機本体と独立した外部送信アンテナ。
外部送受信アンテナの取付配置を変えて、壁や建物などの障害物を迂回しながら電波を送受信しやすくする事ができます。
送信機受信機に付属の独立アンテナ
独立送信アンテナと独立受信アンテナは同型です。マグネットベース付き。

日本製の商品です。

商品のお問い合わせ、ご質問、利用方法のご相談、ご注文はホームページ内のお問い合わせ欄を御利用ください。お客様からのお見積もり作成のご依頼は無料にて承っております。会社案内も明記してございます。

受注生産品ですので屋内での使用、屋外での使用、電源の種別などご要望に応じて仕様のご相談をさせていただいております。


【動作イメージ】

発信側
ON用OFF用押しボタン付き無線送信機(特定小電力無線送信機)
注意エリアの出入り口付近の取り付けます。複数台のご利用が可能です。

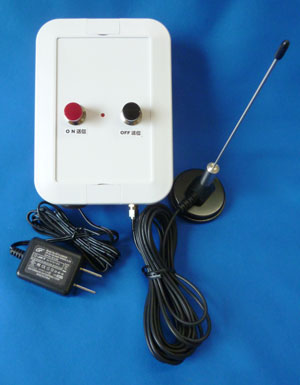

ON用OFF用押しボタン付き無線送信機
表面の押しボタンを押すと特定小電力無線で受信機へ向けて電波を発信します。
電源:AC100V(家庭用コンセント)

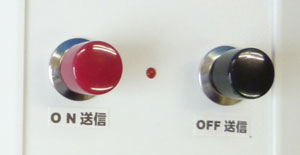

ON用OFF用押しボタン付き無線送信機のボタン

押しボタン-自動復帰型押しボタン
押している間だけスイッチがオンになる自動復帰型スイッチ。
ボタンは押した後に手を離すとスプリングで元に戻ります。一度ボタンを押すとワンショット無線信号が発信されます。

日本製。
特定小電力無線
長距離無線 通信距離100〜300m
特定小電力無線
受信側
無線送信機からの電波による通報を受けてパトランプを作動して周囲に注意を促します。

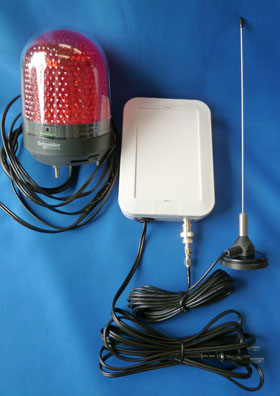

パトランプ付き特定小電力無線受信機
無線受信機(特定小電力無線受信機)
押しボタン送信機からの電波を受信してパトランプを点灯させたり消灯させたりします。
パトランプは押しボタン付き送信機のオンオフのボタン操作に連動して動作します。

電源:AC100V(家庭用コンセント)
本体サイズ:110×150×厚40ミリ(アンテナ、電源線は含みません。)
日本製。

標準品の送信機、受信機の電源はAC100V(家庭用電源)です。
※AC200V、DC12V、DC24Vなどを御希望の場合も個別にご相談ください。



送信機と受信機に付属している独立した送信アンテナと受信アンテナのご説明

独立送信アンテナと受信アンテナのイメージ図
送信機本体と受信機本体と離れた位置に独立したアンテナを設置できます。アンテナの取付位置を調整して電波を遠くまで送受信しやすくできます。電波を遠くまで送受信しやすくできます。送信アンテナと受信アンテナは同形状。


廊下などの遠くまで繋がった空間にアンテナを設置して電波を受信機に届きやすくできます
同一建物内で同一フロアなのに、壁が電波を遮断して電波を受信機に遅れない場合、廊下などの遠くまで繋がった空間にアンテナを設置して、電波を受信機に届きやすくできます。

建物自体の壁に電波が遮断される場合は送信側のアンテナと受信側のアンテナを互いに見通しの利く位置に設置して通信しやすくできます
別棟間で通信する場合。建物自体の壁に電波が遮断されます。送信側のアンテナと受信側のアンテナを互いに見通しの利く位置に設置して通信しやすくできます。

外部独立アンテナ
アンテナの外観。送信アンテナと受信アンテナは形状は同じです。本体とアンテナは有線接続ケーブルで繋ぎます。
接続ケーブルの標準4m。ご要望に応じて最長10mまで伸ばす事ができます。
※上 アンテナと巻いてある接続ケーブルの写真。


独立アンテナの土台にはマグネットベースが付いています
外部アンテナの土台部分。
金属面に接着用の磁石が内蔵されています。
受信機側の受信アンテナも同型です。


送信アンテナと受信アンテナは同型。鉛直方向に向けて取付けます
送信アンテナと受信アンテナは同型。鉛直方向に向けて取付けます。
L字金具を使って取付けた例。

独立送信アンテナと独立受信アンテナを相互に目視出来ない位置関係に設置すると通信が不安定になる場合がございます。



直径100ミリ小型LED表示灯
パトライト社の小型LED回転灯。受信機に接続して使用します。写真は電源プラグを使った接続タイプ。
外観は同じで、ブザー内蔵の機種とブザーの内蔵されていない機種をお選びいただけます。
黄色のパトライト社製小型LED回転灯の外観写真


黄色LED回転の駆動中の写真
黄色ランプの回転時の写真。

LED光源とブラシレスモータ採用により長寿命を実現。メンテナンス工数を大幅に削減し、長期間安心してご使用いただけます。高所取付で使用される作業車の手配コストや作業工賃の削減に貢献します。

高視認性。新開発のデュアルリフレクタは、2重の反射鏡でLEDの光を効率的に集光。拡張された発光面積により視認性向上。回転灯特有の「走る光」の効果をさらに際立たせます。長寿命化でメンテナンスの心配無要。ブザーを併用することでより注意喚起が可能です。

パトライト社製回転灯、4色からお選びいただけます
色は4色からお選びいただけます。

ランプ部分のサイズ  直径100ミリ 縦140ミリ
電圧 AC100V
取付方法  3点ボルト足で取り付け金具に取り付けます。
警告音 ブザー内蔵の機種とブザー無しの機種の2種類からお選びいただけます。ブザーの音量は90dbです。
材質(グローブ/ボディ) ポリカーボネート
適合規格 PSE



回転灯の壁面取付用L字型ブラケット。回転灯の3点ボルトをブラケットにネジ止めします。その後、壁面にブラケットをネジ止めして固定しします。

回転灯下側に出ている回転灯固定用3点ボルト。ブラケットにネジを通して固定します。

回転灯壁面固定用L字型ブラケット。
パトライト製小型回転灯壁面取付用L字ブラケット

※ご注意
当機種の回転灯は振動の多い車両などに取付けての利用にはおすすめできません。車載で使用する際は振動に強い別機種でご検討をお願い申し上げます。



−当商品の特徴−
  • 発信機、受信機と独立した外部送信アンテナ、外部受信アンテナを使って障害物を迂回しながら電波を送受信しやすい環境を作ることができます。
  • 電波発信機、受信機とも複数台の組み合わせでご利用いただけます。別チャンネルのセットをご利用いただくことも可能です。
  • 別チャンネルのセットをご利用いただくことも可能です。
  • 発信機、受信機は互いに登録、抹消ができます。複数セットある場合には組み合わせの変更も可能です。
  • ご利用に伴う役所への届け出は必要ありません。
  • 日本国内で開発生産されている商品です。安価な外国製の製品と違い、点検修理が可能です。
  • 本製品は買い取り商品となっております。月々の管理費用は必要ありません。




【仕様書】
構成 送信機、受信機、中継機。
特定小電力429.5MHz帯。
無線、特定小電力無線共に、 電波に5桁のデジタルIDコードが重畳されています。
最大チャンネル数は4チャンネル。
送信機(特定小電力無線送信機)
受信機への送信周波数 特定小電力無線
受信機( 特定小電力無線受信機)


無線連絡システムは、送信機と受信機が電波が届く限りどこでも通信できます。
同報機能
送信機の押しボタンを押すと複数台の受信機に一斉に無線連絡できます。
個別連絡機能
送信機と受信機はやり取りする電波の周波数は同じですが、IDコードを含んでいるので混信しないグループ(チャンネル)を作る事ができます。


【お問い合わせとご予算】
個別にお見積もりをさせていただきます。ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変わります。
商品についてのご質問とお問い合わせ、お見積もりのご依頼、 機器構成の変更やご要望、 ご相談につきましてはお問い合わせ欄から、 お気軽にお問い合わせください。
お見積もりは無料です。

本製品の問い合わせ、注文、お見積もりのご依頼
お問い合わせとお見積もりのご依頼はこちらをクリックしてください。


本製品のご予算
本製品のご予算


お問い合わせ先
株式会社 LIBERO (リベロ)
〒937-0811 富山県魚津市三田3507-2
TEL:0765-24-2816
FAX:0765-24-2793
mail:post@anzen-mail.com



テスト機
導入をご検討の際に、事前に現地で電波の届く距離をチエック出来るデモ機をご用意できます。
1週間無料で貸し出しいたしておりますので、このホームページの一番下の送信フォーム、メールファックス、御電話でお問い合わせください。
デモ機をご返却の際の宅配料金のみご負担をお願い申し上げます。
