フォークリフト運転席に設置した押しボタン操作で作業場の壁面や離れた事務所に取り付けた固定式無線パトランプを回転させて無線連絡できます。フォークリフト、重機から壁面のパトランプまでの電波到達距離は100〜300mです。業務呼び出し、緊急連絡、注意喚起に。係員や担当者、自動車の誘導などでも御利用いただけます。

フォークリフト運転席発信型押しボタン無線パトランプシステム

フォークリフト運転席に設置した押しボタン操作で、作業場の壁面や離れた事務所などに取付けられた無線式パトランプを回転、点滅させる事ができます。
フォークリフト、重機から壁面のパトランプまでの電波到達距離は100〜300mです。

フォークリフト運転席発信型押しボタン無線パトランプシステム


業務連絡、緊急連絡、周囲への注意喚起。
係員や担当者の呼び出し、自動車の交通誘導などで御利用いただけます。



受注生産品ですので屋内での使用、屋外での使用、電源の種別などご要望に応じて仕様のご相談をさせていただいております。

商品のお問い合わせ、ご質問、利用方法のご相談、ご注文は当ページのお問い合わせ欄を御利用ください。
お客様からのお見積もり作成のご依頼は無料にて承っております。会社案内も明記してございます。

工場、生産ラインでの緊急呼び出し装置、非常ボタン、緊急通報装置
工場、生産ラインでの緊急呼び出し装置、非常ボタン、緊急通報装置
倉庫内での緊急呼び出し装置、無線誘導装置、非常ボタン、緊急通報装置
倉庫内での緊急呼び出し装置、無線誘導装置、非常ボタン、緊急通報装置


警備員の作業現場、建築現場での呼び出し装置、無線誘導、緊急連絡装置
警備員の作業現場、建築現場での無線呼び出し、無線誘導装置、緊急連絡装置
駐車場での車両誘導に。呼び出しシステム、無線誘導システム、警告システム
駐車場での車両誘導に。無線呼び出しシステム、誘導システム、警報警告システム




押しボタン発信機の電源は、フォークリフトのバッテリからとります。
電波を発信するアンテナは周囲に電波が飛びやすいリフトの屋根に設置します。




【システムが作動した時の動作イメージ】

発信側
独立押しボタンボックス1個+無線送信機1台

独立押しボタンボックス

リフト運転席、オペレーター付近に設置します。
ロック式押しボタン1個付き。
ネジ止め、もしくは凹凸の無い平らな面に強力な両面テープで固定します。


電波を発信するアンテナは周囲に電波が飛びやすいリフトの屋根に設置します。

電源:電源DC12V、DC24V、DC48Vのいずれか。
フークリフトのバッテリから電源をとります。


ボタンは位置保持型スイッチを使います。
ボタンを押すと押し込まれた状態で一旦固定され、連続送信されます。それに合わせて受信機の内部スイッチはオンになります。


受信機の回転灯を止める場合は、押しボタンを引っ張り上げてが元の待機状態に戻します。
ボタンのオンオフに連動して受信機の動作が行われます。


外部送信アンテナ
付属している外部送信アンテナ。
マグネットベース付き。

周囲に電波が飛びやすいフォークリフトの屋根の上などに固定します。

無線送信機と外部アンテナ(ロッドアンテナ)は接続ケーブルで繋がります。
接続ケーブルの長さは標準4m。最長10mまで延長する事ができます。
※写真は10mの接続ケーブルとアンテナ。

特定小電力無線
長距離無線 通信距離100〜300m
通信可能距離は周囲の環境によって変わります。
特定小電力無線
受信側
無線受信機

受信機は、フォークリフトの無線送信機からの電波を受信すると内部宇スイッチがオンになり、 ブザーやパトランプを作動して周囲に注意を促します。

受信機やパトランプは壁面や金属ポールなどに固定します。

受信機は押しボタンボックスのボタンを引っぱり上げて元に戻すと停止します。

電源:AC100V(標準品)

無線受信機



特定小電力無線受信機
受信機には出力端子を増設する事ができます。 回転灯を接続して作動させることも可能です。
特定小電力無線受信機に接続するパトランプ
パトランプを接続して駆動することができます。
ブザー無し、ブザー付きをお選びいただけます。

外部送信アンテナ
付属している外部受信アンテナ。
受信機本体と外部アンテナ(ロッドアンテナ)を接続ケーブルで繋ぎます。接続ケーブルの長さは標準4m。最長10mまで延長する事ができます。
※写真は10mの接続ケーブルとアンテナ。





独立押しボタンボックス1個+無線送信機1台

表面の押しボタンを押すと特定小電力無線で受信機に向けて電波を送信します。

電源:電源DC12V、DC24Vのいずれか。DV48Vはご相談。
予め防雨ケースに収納しての製作も可能です。

押しボタン付き特定小電力無線送信機

ボタン-ロック式。
ボタンを押すと5ミリほど引っ込んで一旦固定されます。 ボタンが押し込まれている間、電波が送信されます。

ボタンを矢印の方向に少し回して引っぱり上げるとボタンは元に戻ります。
ボタンが押し込まれている間、受信機側のパトランプは回転し続けます。 ボタンを引っ張り戻すとパトランプは停止します。

送信アンテナは屋根の上の取付けます
送信アンテナは屋根の上の取付けます。

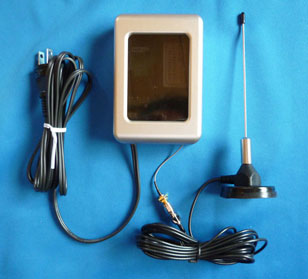

無線受信機(特定小電力無線受信機)
送信機からの電波を受信して警報音やパトランプなどを作動させます。

内部スイッチのオンオフは送信機側の押しボタンのオンオフ操作に連動します。
固定式の遠隔受信機、特定小電力無線
受信機にはAC100V出力端子や無電圧a接点出力端子が内蔵されます。
各種回転灯(アロー社製、パトライト社製など)やブザーなどを接続して作動させることも可能です。
電源:AC100V(家庭用コンセント)


-受信機の内容-
受信機は送信機からの電波を受信すると接点出力、または表示灯やパトランプなどに電源出力(AC100V)を行います。
受信機には各種回転灯(アロー製、パトライト社製など)やブザーを接続しても御利用いただけます。

受信機の接点出力 無電圧a接点リレー出力  接点容量 電圧:AC100V 電流:3A
受信機から電源出力を御希望の場合は、接続する機器や照明、ランプなどのワット数などの仕様をご確認してご相談ください。


外部受信アンテナ付属。
送信アンテナと受信アンテナが互いに目視出来る位置に取付けることが出来ればベストです。
送信アンテナと受信アンテナが互いに目視出来る位置に取付けることが出来ればベストです

屋外での御利用を御希望の場合もご相談くだ
さい。予め防雨ケースに収納した形状で製作するとこもできます。
そのほか、御希望の内容がございましたらお気軽にご相談ください。個別にお見積もりをさせていただきます。




直径100ミリ小型LED表示灯
パトライト社の小型LED表示灯。受信部分の機器に電源ケーブルで接続して作動させます。写真は電源プラグを使った接続タイプ。
外観は同じで、ブザー内蔵の機種とブザーの内蔵されていない機種をお選びいただけます。
黄色のパトライト社製小型LED回転灯の外観写真


黄色LED回転の駆動中の写真
黄色ランプの回転時の写真。

LED光源とブラシレスモータ採用により長寿命を実現。メンテナンス工数を大幅に削減し、長期間安心してご使用いただけます。高所取付で使用される作業車の手配コストや作業工賃の削減に貢献します。

高視認性。新開発のデュアルリフレクタは、2重の反射鏡でLEDの光を効率的に集光。拡張された発光面積により視認性向上。回転灯特有の「走る光」の効果をさらに際立たせます。長寿命化でメンテナンスの心配無要。ブザーを併用することでより注意喚起が可能です。

パトライト社製回転灯、4色からお選びいただけます
色は4色からお選びいただけます。

ランプ部分のサイズ  直径100ミリ 縦140ミリ
電圧 AC100V
取付方法  3点ボルト足で取り付け金具に取り付けます。
警告音 ブザー内蔵の機種とブザー無しの機種の2種類からお選びいただけます。ブザーの音量は90dbです。
材質(グローブ/ボディ) ポリカーボネート
適合規格 PSE

パトライト社製のブザー内蔵直径100ミリ小型LED表示灯が作動している動画
パトライト社製のブザー内蔵直径100ミリ小型LED表示灯が作動している動画。



弊社の無線受信機にパトライト製回転灯を接続した写真。
回転灯の電源接続部分は電源プラグではなく、受信機内部の電源端子台に電源線を直結した納品例の写真です。
弊社の無線受信機にパトライト製回転灯を接続した写真-受信機内部の電源端子台に電源線を直結した納品例の写真

回転灯の壁面取付用L字型ブラケット。回転灯の3点ボルトをブラケットにネジ止めします。その後、壁面にブラケットをネジ止めして固定しします。

回転灯下側に出ている回転灯固定用3点ボルト。壁面固定用ブラケットにボルトを通して固定します。

以下 壁面固定用L字型ブラケットを表示灯(回転灯)に取り付けた写真。
壁面設置用のブラケットを表示灯、回転灯に取り付けた写真

※ご注意
当機種の回転灯は振動の多い車両などに取付けての利用にはおすすめできません。車載で使用する際は振動に強い別機種でご検討をお願い申し上げます。
お選びいただけます。



受信機と回転灯の接続方法の例
受信機内部の端子台に回転灯の電源ケーブルや信号線を接続してしっかりと固定します。
接続部の穴の上にある白い長方形の押しボタンを細身のドライバーで押し込みます。ボタンを押し込んでいる間に回転灯の電源ケーブルの先端を、丸い穴の奥までしっかり差し込んでからボタンを放すと電源ケーブルが固定されます。細身のドライバを使うと作業がしやすいです。同様にもう一本の電源ケーブルも固定します。
無線受信機と回転灯の電源ケーブルや信号線の接続方法
※回転灯は全て手取り寄せ品になります。標準的な回転灯の弊社への入荷は10日前後となります。機種や色によっては2,3週間前後のご猶予をお願い申し上げます。




【お問い合わせとご予算】
ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変更になる場合がございます。
商品についてのご質問、お見積もりのご依頼、 機器構成の変更やご要望、 ご相談につきましてはお問い合わせ欄から、 お気軽にお問い合わせください。
個別にお見積もりをさせていただきます。 お見積もりは無料です。

本製品の問い合わせ、注文、お見積もりのご依頼
お問い合わせとお見積もりのご依頼はこちらをクリックしてください。


本製品のご予算
本製品のご予算

お問い合わせ先
株式会社 LIBERO (リベロ)
〒937-0811 富山県魚津市三田3507-2
TEL:0765-24-2816
FAX:0765-24-2793
mail:post@anzen-mail.com
会社案内



−当商品の特徴−
  • 発信機、受信機と独立した外部送信アンテナ、外部受信アンテナを使って障害物を迂回しながら電波を送受信しやすい環境を作ることができます。
  • 電波発信機、受信機とも複数台の組み合わせでご利用いただけます。別チャンネルのセットをご利用いただくことも可能です。
  • 別チャンネルのセットをご利用いただくことも可能です。
  • 発信機、受信機は互いに登録、抹消ができます。複数セットある場合には組み合わせの変更も可能です。
  • ご希望のブザー類、ランプ類、音声アナウンス装置等を受信機、送信機に連動するようにして製作する事もできます。
  • ご利用に伴う役所への届け出は必要ありません。
  • 受注生産品。屋外での使用、電源種別(AC電源、DC電源、ソーラー等))のご要望に応じてカスタマイズのご相談も承ります。
  • 事前に現地で電波の届く距離をチエック出来る簡単なデモ機をご用意できます。
  • 日本国内で開発生産されている商品です。安価な外国製の製品と違い、点検修理が可能です。
  • 本製品は買い取り商品となっております。月々の管理費用は必要ありません。
