事務所の無線押しボタン操作でリフト運転席のパトランプをオンオフ操作することができます。動作距離は100〜300m。

押しボタン式フォークリフト無線呼び出し装置、リフト運転席へ無線連絡

事務所に設置した無線押しボタン操作でフォークリフト運転席に取り付けたパトランプをオンオフ操作することができます。離れた事務所からフォークリフトやブルドーザー、重機の運転手に無線で警告、誘導呼び出しができます。動作距離は100〜300m。日本製。

携帯スイッチ式長距離無線遠隔通報システム,重機の運転席へ無線連絡

離れた事務所からフォークリフトやブルドーザー、重機の運転手に無線で警告、誘導呼び出しができます。重機やフォークリフトのオペレーターの呼び出し装置に。


押しボタン付き無線送信機(固定式)

外部送信アンテナ(屋外設置)

特定小電力無線100〜300m

無線受信機+パトランプ
フォークリフトに設置。電源はDC12V、DC24V、DC48Vのいずれかをお選びください。
オペレーターから目視しやすい位置でパトランプが点滅します。


複数台の無線受信機を一斉呼び出しできます。※一斉送信。


低コストのワイヤレスシステムを使って製造現場、工事現場、運送などの安全監視や人員の合理化、少数化、仕事の手間や労働力をはぶきます


信頼性の高い日本国内で開発生産されているシステムです。安価な外国製の製品と違い、点検修理が可能です。

本製品の導入に際して役所への届け出や免許などは必要ありません。そのまますぐにご利用いただけます。

受注生産品ですので屋内での使用、屋外での使用、電源の種別などご要望に応じて仕様のご相談をさせていただいております。

※各種用途や性能向上のため外観、仕様が変わる事があります。



【システムの動作イメージ】

発信側
事務所や待機所。

押しボタン付き無線送信機
押しボタン付き無線送信機
表面の押しボタンを押すと特定小電力無線で遠隔受信機へ電波送信します。
電源:AC100V(家庭用コンセント)
ロック式押しボタン付き。

電波を送信するアンテナ(ロッドアンテナ)はフィークリフトが移動する範囲に電波が届きやすい工場や倉庫の天井付近、壁面、屋外の場合は屋根の上などに設置します。

特定小電力無線
長距離無線 通信距離100〜300m
特定小電力無線
受信側−フォークリフト運転席
フォークリフトなどの重機。

無線受信パトランプアンテナ

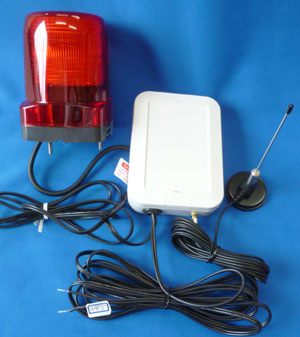

無線受信機+パトランプ(表示灯)+受信アンテナ
フォークリフトに取り付けて使用するパトランプと無線受信機です。
上の写真の受信機の電源とパトランプの電源はDC48Vです。表示灯はパトライト社製の振動に強い機種を使っています。
無線受信機とパトランプはブザー音無し。ランプの点滅のみでオペレーターに連絡します。

無線受信機とパトランプ(表示灯)の電源の種別。
DC12V電源、DC24V、DC48V電源の仕様の製作を承ります。

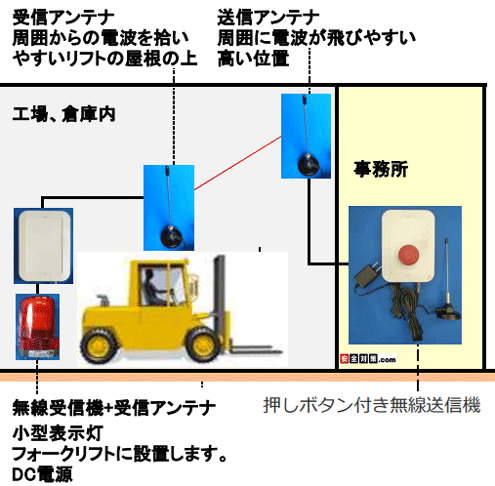

無線受信機+パトランプ(表示灯)+受信アンテナを使ったイメージ図。
押しボタン式フォークリフト無線呼び出し装置でパトランプ表示灯を使うイメージ図


受信アンテナ
付属している外部受信アンテナ。
受信アンテナは、周囲からの電波を受信しやすいフォークリフトの屋根の上などに取り付けます。
受信機本体と外部アンテナ(ロッドアンテナ)を接続ケーブルで繋ぎます。接続ケーブルの長さは標準4mもしくは10m。
※写真は10mの接続ケーブルとアンテナ。

(動作例)
1.事務室や待機所に設置された押しボタン付き送信機のボタンを押します。電波が送信されます。

2.フォークリフト側の無線受信機は電波を受信すると回転灯や表示灯へ電源供給を開始します。

3.フォークリフト側の無線受信機に接続された表示灯、回転灯が駆動を始めます。

4.押しボタン付き送信機のボタンを引っ張り上げて元に戻します。電波が停止します。

5.フォークリフト側の無線受信機は回転灯や表示灯への電源供給を停止します。回転灯、表示灯が停止します。待機状態に戻ります。



1.押しボタン付き無線送信機
事務所内に設置
押しボタンスイッチの操作で受信機側のオンオフを行います。
押しボタンを押すと電波が発信されます。数百m離れた受信機へ直接送信します。
ボタンを引っ張り上げると電波は停止します。
独立した送信アンテナだけは事務所の屋根に上など周囲に電波が飛びやすい位置に取り付けます。送信機本体〜アンテナまでは有線方式。
電源:AC100V
固定式

2.フォークリフトに設置するDC電源仕様の無線受信機とパトランプ、受信アンテナ
オペレーターの見やすい場所に受信機(特定小電力無線受信機)とパトランプを取り付けます。 押しボタン無線送信機の電波を受信すると運転席近くに取り付けたパトランプが回転点滅します。
パトランプは振動に強い機種を使用しています。
無線受信機に付属している受信アンテナは、全方位からの電波を受信しやすいフォークリフトの屋根の上などに取り付けます。
無線受信機本体は専用のベルトでフォークリフトの金属ポール部分に固定する事ができます。
押しボタン付き無線送信機の電波を受信してフォークリフトのパトランプを点滅させます



 押しボタン付き無線送信機(長距離無線送信機)

押しボタン付き無線そう珍奇
押しボタンを押すと特定小電力無線で遠隔受信機へ電波送信します。
電源:AC100V(家庭用コンセント)
AC200V電源の御相談も承ります。
屋外でご利用をご希望の場合は予め防雨ケースに収納して組み立ても可能です。日本製。

押しボタン-ロック式。
赤い押しボタンを押すと5ミリほど引っ込んで一旦固定されます。 押されたボタンを矢印の方向に少し回して引っぱり上げるとボタンは元に戻ります。
ボタンの大きさ:直径約4センチ
赤色以外にも色がございます。

専用の無線送信機は1個毎に独自のIDコードが埋め込まれています。 受信機の内蔵メモリにID登録された送信機にのみ、受信機が反応する仕組みになっていますので、 他の部署の方が所持している同型の送信機で勝手に操作される事はありません。

外部送信アンテナ
外部送信アンテナ
押しボタン遠隔送信機と有線ケーブルでつながります。遠隔送信機と外部アンテナユニットを繋ぐケーブルは4mもしくは10m。
※アンテナ接続ケーブルは巻かないようにして配線してください。


 無線受信機(長距離無線受信機内蔵)+小型パトランプ+受信アンテナ
押しボタン付き無線送信機の電波を受信してフォークリフトのパトランプを点滅させます
押しボタン付き無線送信機の電波を受信してパトランプ(LED表示灯)を作動させます。
オンオフは、送信機のボタンのオンオフ操作に連動します。

各種回転灯(アロー社製、パトライト社製など)やブザーなどを接続して作動させることも可能です。
電源:DC12V、DC24V、DC48Vのいずれか。

押しボタン式フォークリフト無線呼び出し装置でパトランプ表示灯を使うイメージ図

受信機本体サイズ:110×150×厚40ミリ(アンテナ、電源線は含みません。)

受信機本体は専用のベルトでフォークリフトの金属ポール部分に固定する事ができます。
ケースはタカチ製。
無線受信機は専用のベルトでフォークリフトの金属ポール部分に固定する事ができます

外部送信アンテナ
アンテナ型の外部受信アンテナユニットが付属しています。
受信機とアンテナを繋ぐケーブル 4mもしくは10m。
アンテナは上方向に向けて設置してください。
無線受信機に付属している受信アンテナは、全方位からの電波を受信しやすいフォークリフトの屋根の上などに取り付けます。



LED表示灯
※追加オプション機器。受信機に接続して使用する仕様で製作できMす。


LED表示灯
脚部にスクエア形状を採用することで取付け場所を選ばず、耐振動性、防塵防水性能を実現しました。
振動のある場所への設置でも高い耐振動性能で安定して点灯します。

電源:DC12V、DC24V、DC48V AC100Vも対応。
直径100ミリ、高さ約140ミリ
正方向取り付け時 IP66

トリプルフラッシュ方式の採用で、鮮烈な光を放ち遠方からも高い視認性を誇ります。
屋外、遠距離からの視認性の高さを誇る超高輝度LEDフラッシュ表示灯。



フラッシュランプ付き特小無線受信機(長距離無線受信機内蔵)
フラッシュランプ付き特小無線受信機
フォークリフトの運転席近くに取り付けて使用します。簡易的な無線フラッシュランプ。
押しボタン付き無線送信機の電波を受信するとランプを点滅させます。電波を受信できなくなるとランプの点滅は停止します。
オンオフは、送信機のボタンのオンオフ操作に連動します。
※上の写真はAC100V電源仕様。

警報の赤LEDランプは大型です。
ランプは立体的な山状の形状ですので、斜め方向からでも視認性に優れています。


押しボタン式フォークリフト無線呼び出し装置でフラッシュランプ付き特小無線受信機を使うイメージ図。
押しボタン式フォークリフト無線呼び出し装置でフラッシュランプ付き特小無線受信機を使うイメージ図

電源:DC12V、DC24V、DC48Vのいずれか。
電源接続部分:内部端子台方式

土台ケースサイズ 110ミリ×150ミリ×100ミリ(厚み)
土台部分のケース タカチ製
紫外線による変色、劣化がしにくいASA樹脂を使用しています。

※90デシベル程度のブザーを内蔵して制作することもできます。ランプの点滅と同時に内部ブザーも作動します。

取付方法
壁面に設置する場合は裏蓋からネジ2本で固定します。
別売りの専用ベルトとブラケットを使ってフォークリフトの金属ポール部分に固定する事もできます。
無線受信機は専用のベルトでフォークリフトの金属ポール部分に固定する事ができます


受信アンテナ
受信アンテナ付属。
フラッシュランプ付き特小無線受信機とアンテナを繋ぐケーブル:4mもしくは10m。
受信アンテナは、全方位からの電波を受信しやすいフォークリフトの屋根の上などに取り付けます。
※ アンテナは上方向に向けて設置してください。



【仕様書】
構成 送信機、受信機
特定小電力429.5MHz帯。
無線、特定小電力無線共に、 電波に5桁のデジタルIDコードが重畳されています。
最大チャンネル数は4チャンネル。
送信機(特定小電力無線送信機)
受信機への送信周波数 特定小電力無線
受信機( 特定小電力無線受信機)


通信環境
鉄筋コンクリートや鉄骨造りなど金属を使った建物内では電波が遮断され、 通信距離が100m以内になる場合があります。
送信機と受信機の間の障害物の有無などの使用環境によって通信距離は変化いたします。


導入をご検討の際に事前に現地で電波の届く距離をチエック出来るデモ機をご用意できます。
1週間ほど無料で貸し出しいたしておりますのでお問い合わせください。
デモ機をご返却の際の宅配料金のみご負担をお願い申し上げます。



【お問い合わせとご予算】
ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変更になる場合がございます。
商品についてのご質問、お見積もりのご依頼、 機器構成の変更やご要望、 ご相談につきましてはお問い合わせ欄から、 お気軽にお問い合わせください。
個別にお見積もりをさせていただきます。 お見積もりは無料です。

本製品の問い合わせ、注文、お見積もりのご依頼
お問い合わせとお見積もりのご依頼はこちらをクリックしてください。


本製品のご予算
本製品のご予算

お問い合わせ先
株式会社 LIBERO (リベロ)
〒937-0811 富山県魚津市三田3507-2
TEL:0765-24-2816
FAX:0765-24-2793
mail:post@anzen-mail.com
会社案内



−当商品の特徴−
  • 発信機、受信機とも複数台の組み合わせでご利用いただけます。別チャンネルのセットをご利用いただくことも可能です。
  • 別チャンネルのセットをご利用いただくことも可能です。
  • 発信機、受信機は互いに登録、抹消ができます。複数セットある場合には組み合わせの変更も可能です。
  • ご利用に伴う役所への届け出は必要ありません。
  • 受注生産品。屋外での使用、電源種別(AC電源、DC電源、ソーラー等))のご要望に応じてカスタマイズのご相談も承ります。
  • 事前に現地で電波の届く距離をチエック出来る簡単なデモ機をご用意できます。
  • 日本国内で開発生産されている商品です。安価な外国製の製品と違い、点検修理が可能です。
  • 本製品は買い取り商品となっております。月々の管理費用は必要ありません。
