無線センサー感知式タイマー内蔵パトランプ警告システム。赤外線センサーなどが感知すると回転灯が一定時間駆動して注意を促します。

無線センサー感知式タイマー内蔵パトランプ警告システム

専用の無線式センサーが人を感知すると10～15m離れた無線受信盤がタイマー設定された時間だけパトランプを回転させて、人の動きや存在、玄関の来客を報せたり、警告、注意、誘導を行います。
センサー感知式回転灯警告システム。各種センサーが感知すると少し離れた場所で回転灯やランプがタイマー設定された一定時間駆動して警告、注意を促します

センサー感知式回転灯警告システム。各種センサーが感知すると少し離れた場所で回転灯やランプがタイマー設定された一定時間駆動して警告、注意を促します

本製品は製作を中止しております。
ご迷惑をおかけいたしますが
以下の新商品でご検討をいただければと存じます。

無線パッシブセンサー式タイマー駆動パトランプ警告装置

防犯対策、工事現場や作業場などでの作業員や歩行者への安全喚起、労災防止にもご利用いただけます。

１セットの中でセンサーは最大２０個まで登録ご利用できます。(電波の届く範囲内）

日本製の商品です。

回転灯は工事現場で使用するものと同じ大型の機種を使用できます。

よくご利用いただく機種。直径１０センチのLED回転灯。赤色、黄色、緑色、青色の４色からお選びいただけます。

道路工事現場や工場内で業務用に使用する機種ですのでたいへん目立ちます。

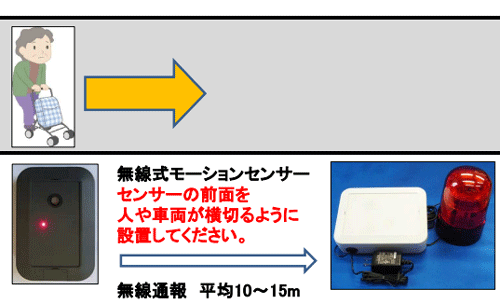

【作動した時の動作イメージ】

発信側

無線式開閉センサー(ドアセンサー、窓センサー)
ドアの開け閉めの動作で人の動きを感知します。

無線式モーションセンサー（赤外線センサー)
人感センサー。人の体温に反応します。
センサーのある室内で人が動いたり、通路や廊下でセンサーの前を人が通ると感知します。
電池式。

電池は使用頻度に関わらず２年に１回交換してください。

電波の届く範囲内でセンサーは複数個ご利用いただけます。
開閉センサー、モーションセンサーを取り混ぜてご利用いただくこともできます。

近距離無線　通信距離10～15m
近距離無線通信距離10～15m

受信側

タイマー回路改造無線式電源スイッチ＋直径10センチの標準サイズの回転灯（表示灯）。

無線式電源スイッチは、無線式センサーからの感知信号を受け取ると、回転灯に電源供給をスタートします。

※回転灯の電源差し込み部分は、内部端子台方式に変更となっています。

センサーが感知したときに、１回の回転灯の駆動時間を決めるタイマー回路内蔵。

設定されたタイマー時間が経過すると、回転灯への電源供給がとまり回転灯は停止。待機状態となります。

タイマー回路改造無線式電源スイッチに内蔵されたタイマー回路。
上の写真は60秒間に設定。

登録されたセンサーが人に感知すると60秒間を起点にしてカウントダウンがスタートします。0になると回転灯、表示灯への電源供給がストップします。

（動作例）
１．専用の無線式センサーが扉の開け閉めや人の動きを検知します。
↓
２．タイマー回路内蔵の無線式電源スイッチはタイマーで設定された時間だけ、接続されたパトランプ、回転灯、表示灯に電源を供給を始めます。
同時に電源供給を継続する時間を決めているタイマー時間のカウントダウンをスタートします。
↓
３．無線式電源スイッチに接続された表示灯、回転灯が駆動を始めます。
↓
４．無線式電源スイッチタイマー時間のカウントダウンがゼロ（60→0）になると回転灯、表示灯への電源供給は停止します。
↓
５．表示灯、回転灯は停止し、待機状態に戻ります。

モーションセンサーが感知すると無線受信機に接続したパトランプが指定された30秒間だけ回転する動画。

商品の特徴

工場や工事現場で使われている大型のパトランプ、回転灯、表示灯を駆動することができます。
　
メロディや音声アナウンスを流す特殊なパトランプも利用できます。ご相談ください。
　
タイマー回路改造無線式電源スイッチはセンサーの電波が届く範囲内で複数台導入することができます。
　
混信しないセンサー+無線式電源スイッチ+回転灯のグループを複数作ることができます。ご相談ください。
　
センサーは複数個ご利用いただけます。
　
ご自分で簡単に設置できる商品です。ネジと両面テープで固定。短時間で導入できます。
　
ワイヤレス方式ですので機器の導入、移設も簡単です。

■　無線式開閉センサー（ドアセンサー）

磁気センサースイッチを無線信号送信機を内蔵した超小型ドアセンサー。

扉や窓の開閉を検知し、無線式電源スイッチ本体に電波で信号を発信します。
センサーが電波を発信する際はセンサー中央部の赤ランプが点滅し信号を送ったことを目で確認できます。

開閉センサーは磁石と対になっています。磁石とセンサー本体が離れると、扉が開いたと判断します。
磁石とセンサー本体が離れると扉が開いたと判断します

ドア枠に付属の両面テープで固定します。
電源はボタン電池で、ホームセンター等でお求めいただけます。

電池寿命は１日数回送信で約２年間です。電池の交換は両面テープを剥がすことなく簡単に行えます。
サイズ：縦約７５㎜×横３５㎜×厚さ１１㎜　重量約２３グラム

片開きドアに無線式開閉センサー取り付けるイメージ図。
扉の動かない枠側にドアセンサー本体、開いて動く扉の方に磁石を貼り付けます。
扉を閉めるとセンサーの磁気センサー部分に磁石が密着するように扉に貼り付けます。
無線式開閉センサー取り付けるイメージ図

片開きの引き戸に無線式開閉センサーを両面テープで貼り付けた写真。動かない枠側の方にセンサー本体、磁石は引き戸の動く方に接着します。

引き戸が閉まったときに、センサーの矢印の部分と磁石がみったくする位置関係で両面テープを使って貼り付けます。
片開きの引き戸に無線式開閉センサーを両面テープで貼り付けた写真

片開きの引き戸に無線式開閉センサーを両面テープで貼り付けた上から見たイメージ図。

両開きの引き戸に無線式開閉センサーを両面テープで貼り付けた上から見たイメージ図。
2枚のドアをしめた際の接触部分にセンサーを貼り付けます。

■　無線式モーションセンサー（赤外線センサー）壁設置タイプ

内蔵の赤外線センサーが感知すると無線で警報機本体に自動通報します。
敷地内に侵入する不審者対策に最適です。

感知角度：水平方向　約１５度　垂直方向　約１５度　
感知距離　最大5ｍ

屋内屋外兼用。
防滴構造ですから屋外でもお使いいただけます。

電源は電池駆動です。配線工事は要りません。電池は簡単に交換できます。
警報機本体との無線通信距離は平均１０～１５ｍ前後です。
（途中の障害物によって変わります。）

サイズ：高さ１３０ミリ　横８８ミリ　厚み３８ミリ　重さ約２００グラム

屋外にセンサーを設置する高さですが、大人の腰の高さぐらいで、なるべく地面を照らさないように水平方向に向けることをおすすめします。地面を照らすと犬や猫など小動物を感知する場合がございます。
センサーは壁などにネジでしっかり固定してください。センサーが風で揺れたりすると誤作動の原因になります。

人などの周囲の外気と温度差がある物体がセンサーの前を横切ると感知します。移動物がセンサーの正面から近づいてくるような位置には取付けないでください。

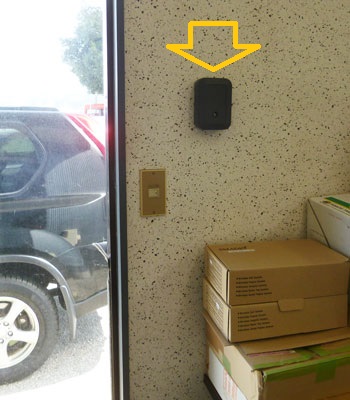

事務所内に設置した写真。
モーションセンサーを事務所内に設置した写真

無線式赤外線センサー(人感センサー)は周囲の外気と４度以上の温度差がある物体がセンサーの前を横切ると感知します。そのため走り出した直後の冷えた車両や、エンジンが露出していない大型トラック、バスなどの車両は感知しにくい場合があります。
※電池駆動ですので付属のネジ２本でどこにでも簡単に取付できます。

赤外線センサーはセンサーの前を不審者に真横方向から横切らせるような設置位置が一番感度がよくなります。
センサーを設置する高さですが、大人の腰の高さぐらいでなるべく地面を照らさないようにすることをおすすめします。地面を照らしますと犬や猫など小動物を感知する場合がございます。

■ タイマー回路内蔵無線式電源スイッチ(無線受信機、タイマー回路内蔵)

センサーから発信される電波を受けて内部スイッチをオンにします。（AC100V供給、もしくは接点出力）

タイマー回路で予め決められた時間だけ、回転灯、表示灯に電源や接点信号を供給します。
※センサーが一度感知すると、予め設定された時間だけ回転灯が作動し、その後自動停止します。

タイマー回路内蔵無線式電源スイッチ

ランプの容量最大１００Ｗ。（AC100V出力の場合）

タイマー時間は可変式。

１台の電源スイッチにセンサーは最大２０個まで登録できます。(電波の届く範囲内）

センサー～電源スイッチまでの電波通信距離
１０～１５ｍ
※通信距離は建物構造など設置環境により変わります。

電源：ＡＣ１００Ｖ（ACアダプター）
屋内用。
ブザーは無し。

サイズ　：高さ：１２２ｍｍ×幅８３ｍｍ×３０ｍｍ
重量：約１３０ｇ

※あらかじめ防雨ケースを使った屋外でも使える仕様の電源スイッチも製作可能です。ご予算は下記のお問い合わせ欄からお問い合わせください。

※ご注意点
すでにパトランプ（表示灯、空き点灯）が駆動中の時は他のセンサーからの指示は受け付けません。パトランプが停止して待機状態に戻ってから再び電波が届くと駆動します。受信履歴を蓄積するような機能はありません。

■ 直径１００ミリ小型LED表示灯
パトライト社の小型LED回転灯。受信部分の機器に電源ケーブルで接続して作動させます。写真は電源プラグを使った接続タイプ。
外観は同じで、ブザー内蔵の機種とブザーの内蔵されていない機種をお選びいただけます。
黄色のパトライト社製小型LED回転灯の外観写真

黄色ランプの回転時の写真。

LED光源とブラシレスモータ採用により長寿命を実現。メンテナンス工数を大幅に削減し、長期間安心してご使用いただけます。高所取付で使用される作業車の手配コストや作業工賃の削減に貢献します。

高視認性。新開発のデュアルリフレクタは、2重の反射鏡でLEDの光を効率的に集光。拡張された発光面積により視認性向上。回転灯特有の「走る光」の効果をさらに際立たせます。長寿命化でメンテナンスの心配無要。ブザーを併用することでより注意喚起が可能です。

パトライト社製回転灯、４色からお選びいただけます

色は４色からお選びいただけます。

ランプ部分のサイズ　直径100ミリ　縦140ミリ
電圧 AC100V
取付方法　　3点ボルト足で取り付け金具に取り付けます。

警告音　ブザー内蔵の機種とブザー無しの機種の２種類からお選びいただけます。ブザーの音量は90dbです。
材質（グローブ/ボディ）ポリカーボネート
適合規格　PSE

パトライト社製のブザー内蔵直径100ミリ小型LED表示灯が作動している動画。

【応用品の製作例】
回転灯を２台一緒に駆動させる無線電源スイッチ。
２台同時に電源を供給するために接続容量（ワット数）をアップさせています。

写真は回転灯を２台接続するタップ付き。
AC100V電源の回転灯なので、回転灯の電源ケーブルはご希望に応じて伸ばしてご利用いただくことができます。
※例　片方のランプは右方向２ｍ先に設置。もう片方のランプは左方向2０ｍ先に設置。
回転灯を２台一緒に駆動させる無線電源スイッチ

送信機が作動すると微弱無線電波を送信します。
その電波を10～15m先の受信機で受信し警報を発します。
電波には5桁のデジタルIDコードが重畳されているので混信や誤動作はありません。

通信環境
無線機器は、金属製のラックに置いたり、テレビや冷蔵庫、電子レンジなどの大型家電の傍に配置すると、電波の受信感度が悪くなる場合があります。
受信感度が悪くなった場合は機器の向きを変えてみたり、機器を数ｍ離れた位置を変えてお試しください。
また、鉄筋コンクリート造り、鉄骨造りの建物でご利用の場合は建物の部材に電波が遮られる場合がありますので、距離に余裕をもって機器の配置をご検討ください。

本製品は受注生産品です。部品調達の関係で外観ケースが変更になる場合がございます。

【お問い合わせとご予算】
ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変更になる場合がございます。
商品についてのご質問、お見積もりのご依頼、機器構成の変更やご要望、ご相談につきましてはお問い合わせ欄から、お気軽にお問い合わせください。
個別にお見積もりをさせていただきます。お見積もりは無料です。
