無線センサー式在室確認システム

無線センサー式在室確認システム

パトランプの電源を入れるセンサーと、パトランプの電源を切るセンサーを室内に設置して、パトランプのオンオフ状態で室内に人が在室しているかどうかを外から確認できるようにします。センサーは無線方式です。
無線センサー式在室確認システム

上のイメージ図
在室確認用ドアセンサー
→パトランプOFF信号を発信します。
在室確認用人感センサー
→パトランプON信号を発信します。

ON信号用とOFF信号用の人の動きを監視するセンサーを室内に取り付ける事で、部屋の外から見える位置のパトランプのオンオフ操作を自動的に行います。

（動作の例）
室内に人が入る場合
ドアを開けて入室します。
ドアセンサーからパトランプOFFの無線信号が発信されますが、その後すぐに室内の人感センサーが入室した人に反応してパトランプは回転をはじめます。

室内が無人になる場合。
人がいないので人感センサー反応しなくなり、さらに最後に退室する人がドアセンサーのついた扉を開けるとパトランプは停止します。

実験室、研究室、サーバー室、金庫室、資料室などの管理に。

【作動した時の動作イメージ】

発信側

無線式在室確認用ドアセンサー

扉の動きを監視します。開け閉めが行われると、回転灯を止める無線信号を無線スイッチに送ります。
人が室外に出て行く電波を発信します。無線発信器内蔵

電池式
回転灯のオフ信号を発信します。

無線式在室確認用人感センサー
室内での人の動きを感知します。
人の動きに反応すると、回転灯が作動する無線信号を無線スイッチに発信します。
回転灯のON信号を発信します。

センサーはそれぞれ複数個ご利用いただけます。

実際に発報させて定期的な動作確認をお願い申し上げます。
電池は使用頻度に関わらず２年に１回交換してください。

近距離無線　通信距離10～15m
近距離無線通信距離10～15m

受信側

無線スイッチ（無線受信機内蔵）
センサーから発信されるオンオフ信号を受けて、回転灯へ電源(AC100V、接点信号)を流したり止めたりします。

小型LED回転灯
無線スイッチからの指示で、自動的に回転をはじめたり停止したりします。
室内に人を感知すると回転します。室内に人は不在とセンサーが判断すると回転灯は停止します。

※ご注意
大きなお部屋で利用しますと、人感センサーが感知出来ないエリアは出来るために誤作動の可能性が出てまいります。

■ 無線スイッチ（無線受信機）

無線受信機内蔵。
回転灯、表示灯接続用AC100V電源出力端子1個内蔵。

無線方式のセンサーから送られてくるオン用信号、オフ用信号を受けて、接続された回転灯の入り切り操作を行います。

センサー～スイッチまでの電波通信距離　１０～１５ｍ　
※通信距離は建物構造など設置環境により変わります。

電源：ＡＣ１００Ｖ（家庭用コンセント）
最大接続容量：１００Ｗ

ブザーは無し。

サイズ　：高さ：１２２ｍｍ×幅８３ｍｍ×３０ｍｍ
重量：約１３０ｇ

※写真のケースは屋内用ですが、あらかじめ防雨ケースを使った屋外でも使える仕様の無線スイッチも製作可能です。ご予算は下記のお問い合わせ欄からお問い合わせください。

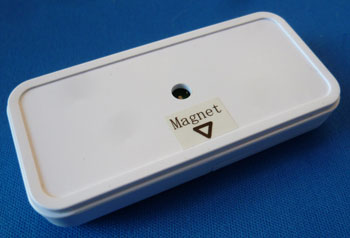

■ 無線式在室確認用ドアセンサー（回転灯OFF用センサー）

磁気センサースイッチを無線信号発信器機を内蔵した超小型検知ユニット。
扉の動きを監視します。

開け閉めが行われると回転灯をストップするOFF無線信号を無線スイッチに送ります。

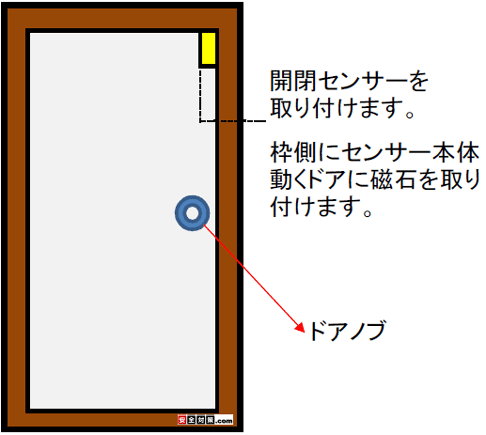

片開きドアに在室確認ドアセンサー取り付けるイメージ図。
扉の動かない枠側にドアセンサー本体、開いて動く扉の方に磁石を貼り付けます。
扉を閉めるとセンサーの磁気センサー部分に磁石が密着するように扉に貼り付けます。
片開きドアに在室確認ドアセンサー取り付けるイメージ図

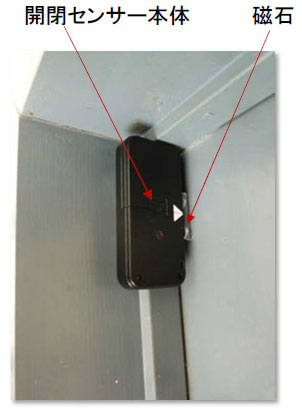

片開きの引き戸に在室確認用ドアセンサーを両面テープで貼り付けた写真。動かない枠側の方にセンサー本体、磁石は引き戸の動く方に接着します。

引き戸が閉まったときに、センサーの矢印の部分と磁石がみったくする位置関係で両面テープを使って貼り付けます。

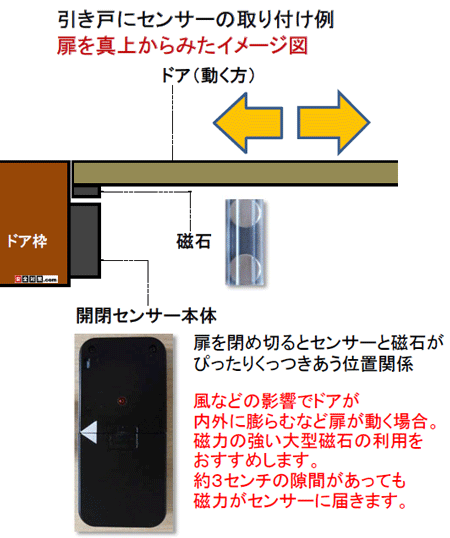

片開きの引き戸に在室確認用ドアセンサーを両面テープで貼り付けた上から見たイメージ図。

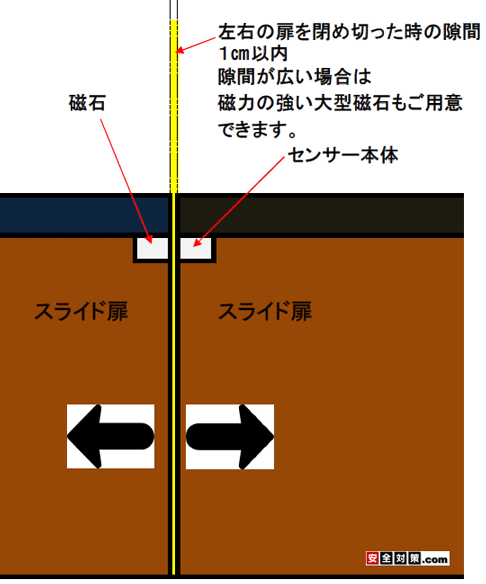

両開きの引き戸に在室確認用ドアセンサーを両面テープで貼り付けた上から見たイメージ図。
2枚のドアをしめた際の接触部分にセンサーを貼り付けます。

センサーの赤LEDで電池切れを確認できます。
電源はボタン電池。ホームセンター等でお求めいただけます。
電池寿命は１日数回送信で約２年間です。
電池の交換は、両面テープを剥がすことなく簡単に行えます。

電源：ボタン電池ＣＲ２４３０１個
サイズ：縦約７９㎜×横３１㎜×厚さ１１㎜　重量約２３グラム

※複数個御利用いただくことも可能です。

在室確認用ドアセンサーを取り付けた扉を開いて開閉センサーと磁石が離れるとセンサー本体中央の赤色LEDが点滅します。
LEDの点滅が電波を発信している合図となります。センサーを設置の際は必ず確認してください。

裏面付属の両面テープでドア枠に接着します。
在室確認用ドアセンサーと標準磁石の裏面。
センサー本体と磁石の裏面に工業用の両面テープが付属しています。
在室確認用ドアセンサー本体と磁石の裏面に工業用の両面テープが付属しています

標準磁石。
在室確認用ドアセンサーは小型磁石と対になっています。裏面に固定用の両面テープ付属。ドアの動く方に接着します。
※上の写真が現行の標準小型マグネット－形状が変更になっています。

在室確認用ドアセンサーの取付方法

上　在室確認用ドアセンサーのよい取り付け例。
センサーを横から見ると磁石が隠れるような状態です。
磁石の平たい面がセンサー本体のスイッチ部分に密着する感じの位置関係です。
磁石とセンサー本体の接触部分の隙間が１㎝以上離れると、扉が開いたと認識します。

ご注意
在室確認用ドアセンサーは内部のアンテナの位置関係で、センサーを横向きに取り付けた場合、もしくはセンサー本体をドア側（動く方）、磁石を枠側の方に接着した場合も電波の飛ぶ距離が短くなる事がございますのでご注意ください。
在室確認用ドアセンサーの取付方法

在室確認用ドアセンサーの良くない取り付け例。
センサー本体と磁石の接触面に、左右上下にずれや隙間ができている取付例。
磁石の平たい面が一番磁力が強くなります。磁石が２つ見える面。

扉を開け閉めした時に大きく動く扉の端の部分にセンサーを接着します。
扉の枠部分にセンサー本体、動く方に磁石を貼り付けます。
標準磁石をご利用の場合は扉を閉めたときに、磁石とセンサーの間の隙間が１センチ以下になるように接着してください。

扉を閉めてもセンサー本体と磁石が密着しない場合は、以下の写真の磁力の強い専用の大型マグネットを使用すると、少し段差や隙間があってもセンサーに磁力が届きます。
扉と扉の隙間の広い場合やガタのある場合。

センサーとマグネットの隙間、最大３㎝までの余裕を持って作動します。
裏面の両面テープで貼り付けます。
磁石サイズ縦：４６㎜×横：１５㎜×厚さ：１５㎜-棒状の磁石です。
大型棒磁石

■ 無線式在室確認用人感センサー（赤外線センサー）－（回転灯ON用センサー）

人の動きに反応すると回転灯の駆動をスタートさせるON無線信号を無線スイッチに向けて発信します。

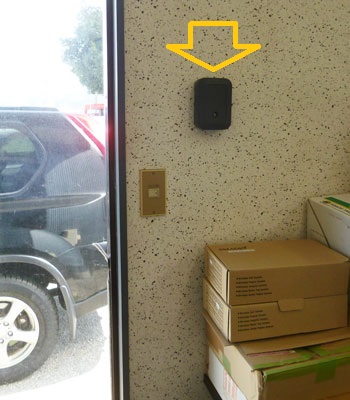

室内の人を感知しやすい位置に設置してください。
無線式ですのでご自分で自由に監視場所を設置変更できます。
裏蓋のネジ２本で壁や柱に簡単に設置できます。

検出範囲　水平方向約１５度　垂直方法約１５度　検出距離最大6mまで。

在室確認用人感センサー

センサーはガラスを通して外に立った人や動物には反応しません。センサーをガラスに向けて置くと、後ろに立っている人や動物に反応する場合があります。（熱戦反射による影響）
サイズ：高さ１３０ミリ　横８８ミリ　厚み３８ミリ　重さ約２００グラム
電池式
日本製

※複数個ご利用いただくことも可能です。

人感センサーの設置場所に以下のような環境があると、人に動きに関係なく感知する場合（センサーの誤作動）がありますので設置は避けてください。

窓からの風の吹き込み、カーテンの揺れ、観葉植物の葉っぱの揺れなどがある場合。
エアコンの切り忘れなどによる室内の温度変化。
ペット、小動物。（ネズミなども感知する場合があります）
センサーが直射日光にさらされる位置。
熱せられて誤動作の原因になります。

■ 直径１００ミリ小型LED表示灯
パトライト社の小型LED表示灯。

無線スイッチに電源ケーブルで接続して作動させます。写真は電源プラグを使った接続タイプ。
外観は同じで、ブザー内蔵の機種とブザーの内蔵されていない機種をお選びいただけます。
黄色のパトライト社製小型LED回転灯の外観写真

黄色ランプの回転時の写真。

LED光源とブラシレスモータ採用により長寿命を実現。メンテナンス工数を大幅に削減し、長期間安心してご使用いただけます。高所取付で使用される作業車の手配コストや作業工賃の削減に貢献します。

高視認性。新開発のデュアルリフレクタは、2重の反射鏡でLEDの光を効率的に集光。拡張された発光面積により視認性向上。回転灯特有の「走る光」の効果をさらに際立たせます。長寿命化でメンテナンスの心配無要。ブザーを併用することでより注意喚起が可能です。

パトライト社製回転灯、４色からお選びいただけます

色は４色からお選びいただけます。

ランプ部分のサイズ　直径100ミリ　縦140ミリ
電圧 AC100V
取付方法　　3点ボルト足で取り付け金具に取り付けます。
警告音　ブザー内蔵の機種とブザー無しの機種の２種類からお選びいただけます。ブザーの音量は90dbです。
材質（グローブ/ボディ）ポリカーボネート
適合規格　PSE

パトライト社製のブザー内蔵直径100ミリ小型LED表示灯が作動している動画。

弊社の無線受信機にパトライト製回転灯を接続した写真。
回転灯の電源接続部分は電源プラグではなく、受信機内部の電源端子台に電源線を直結した納品例の写真です。
弊社の無線受信機にパトライト製回転灯を接続した写真-受信機内部の電源端子台に電源線を直結した納品例の写真

弊社の無線受信機にパトライト製回転灯を接続した写真-受信機内部の電源端子台に電源線を直結した納品例の写真

回転灯の壁面取付用Ｌ字型ブラケット。回転灯の３点ボルトをブラケットにネジ止めします。その後、壁面にブラケットをネジ止めして固定しします。

回転灯下側に出ている回転灯固定用３点ボルト。壁面固定用ブラケットにボルトを通して固定します。

以下　壁面固定用Ｌ字型ブラケットを表示灯（回転灯）に取り付けた写真。
壁面設置用のブラケットを表示灯、回転灯に取り付けた写真

■　無線中継器（追加オプション機器、必要時）
無線中継機

通信距離が足りない場合、センサーと本体の間に設置します。
各々から15メートル以内です。電源はAC100V（家庭用コンセント）
中継器は１セット中で２台までご利用いただけます。
屋内専用

高さ122㎜×幅110㎜×奥行き35㎜重量約130ｇ
※ケーブルなど突起物含みません。

部屋に出入り口が2カ所あります。在室確認用ドアセンサーを2個使っても大丈夫ですか？

【お問い合わせとご予算】
ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変更になる場合がございます。
商品についてのご質問、お見積もりのご依頼、機器構成の変更やご要望、ご相談につきましてはお問い合わせ欄から、お気軽にお問い合わせください。
個別にお見積もりをさせていただきます。お見積もりは無料です。
