小型の携帯式押しボタン電波発信器を腰ベルトに装着します。携帯式押しボタン電波発信器の押しボタンを指で長押しすると電波を発信され、数百m離れた場所に設置された警報表示盤がブザーを鳴らしたりパトランプを回転させたりします。
ベルト装着式携帯押しボタン無線緊急連絡システム
小型の携帯式押しボタン電波発信器を腰ベルトに装着します。携帯式押しボタン電波発信器の押しボタンを指で長押しすると電波を発信され、数百m離れた場所に設置された警報表示盤がブザーを鳴らしたりパトランプを回転させたりします。
電波発信機は電池式。軽量です。

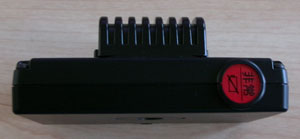

携帯式押しボタン電波発信器の上面の赤いボタンを１秒間長押しすると、警報表示盤に向けて電波が発信されます。
無線による呼び出しの方法-押しボタンによる手動送信となります。
丸い押しボタンを１秒以上長押しした場合に緊急の電波が手動で発信されます。警報表示盤に向けて無線による緊急連絡が作動します。
【システムの動作イメージ】
通信距離100m
中継機を入れて通信距離を延長することもできます。

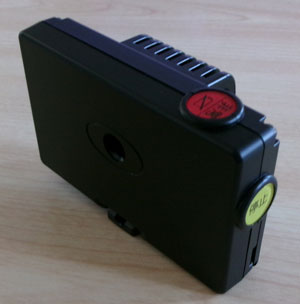

携帯式押しボタン電波発信器
携帯式押しボタン電波発信器の仕様
周波数 ４２６Ｍｈｚ帯（特定小電力無線）
出力 特定小電力無線１０mW以下
送信 押しボタンによる手動送信
電池 単４アルカリ電池２本(DC3V)
重量 約８０グラム
寸法（本体） 横８０ミリ×縦５０×厚３１ミリ
使用可能温度 −１０度〜＋５０度
屋内用
電池保ち時間の目安：
１日1回送信＋１０秒間警報音を鳴動として約２年（※使用状況により変わります。）
電波の届く距離 最長１００ｍ
腰ベルトに固定するクリップ付属。
発信機は後日追加することもできます。

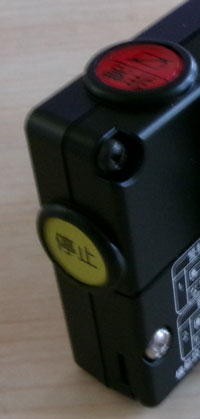

発信機の警報の停止は、発信機側面の停止ボタンを押して行います。
電池切れ警報機能内蔵。
電池残量が減ってくると、携帯発信器の表示灯が約５秒間に１回の点灯を繰り返すようになります。
同時に警報音も小さくなります。その場合は早めに電池を交換してください。

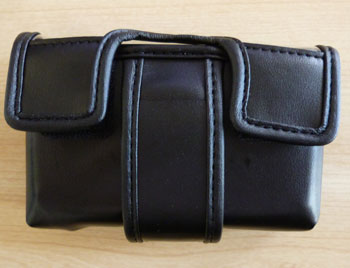

発信機の裏面に付属するフック
発信機の裏面に付属するフック。フックを使って腰ベルトに発信機を装着します。
４チャンネル警報表示盤
携帯式押しボタン電波発信器の緊急無線電波を受信すると、アラーム音を鳴らしながら該当チャンネルの赤色LEDを点灯します。
事務所など目のつきやすい場所の壁にネジ止めで固定します。
表示 LED４表示（４チャンネル）
警報 内蔵ブザー
ボタン 警報ブザー停止ボタン LEDランプ表示消灯ボタン
電源 AC100V
本体寸法 縦５０センチ×横２５センチ×厚み１５センチ
※アンテナ、電源ケーブルを含みません。
ケース材質 ポリカーボネート樹脂
重量 約１キロ
防水保護等級：IP65
使用可能温度 −１０度〜＋５０度
内部に無電圧a接点信号出力端子、AC100V出力端子を増設することができます。端子台の追加加工となります。

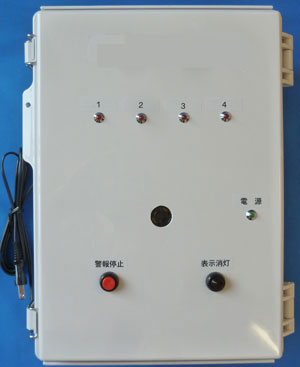

警報表示盤の表面の発報した発信機を識別するLEDランプ。１チャンネル〜４チャンネル。

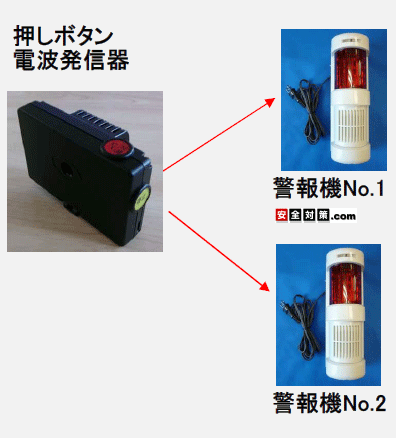

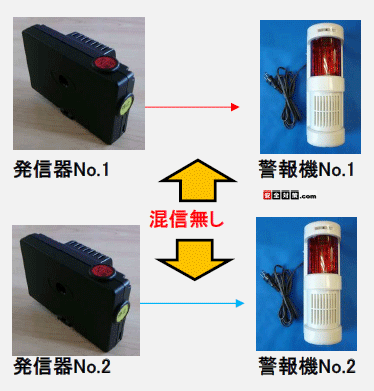

携帯電波発信機はチャンネルを振り分けて登録できます。
（発信機のチャンネルへの振り分け例）
携帯電波発信機No.1→１チャンネル１に設定

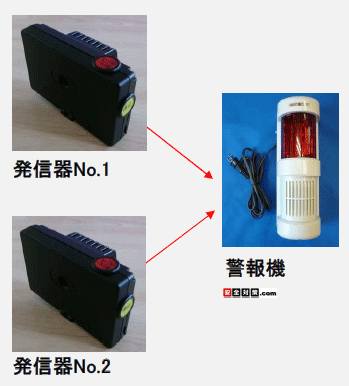

携帯電波発信機No.2、No.３→チャンネル２に設定
携帯電波発信機No.1が異常信号を発信した時はチャンネル１のLEDが転倒します。
携帯電波発信機No.2が異常信号を発信した時はチャンネル２のLEDが点灯します。
電波発信機が登録されているチャンネルのLEDランプが点灯します。

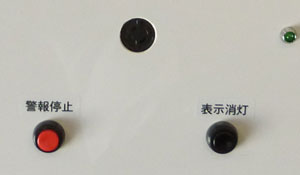

警報表示盤の表面のランプとボタン類
上の段の真ん中の黒いものは１００デシベル警告ブザー。
警報停止ボタン（赤）-パトランプとブザーを停止します。
表示消灯（黒）-１〜４までのランプを消灯します。
写真右上の小さな緑ランプ-電源ランプ
※１台の警報表示盤には最大４０個の携帯式押しボタン電波発信器を登録する事ができます。
１つのチャンネルにまとめて４０個登録したり、２つのチャンネルに２０台づつ合計４０個登録したりすることもできます。
※携帯式押しボタン電波発信器が警報表示盤に登録されると警報表示盤の電源を切っても発信機のIDは消去されません。
警報表示盤に付属の独立受信アンテナ

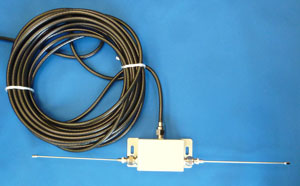

警報表示盤から独立した受信アンテナ１本付属。10ｍケーブル（黒）1本付属。
壁などの電波の障害物を避けて電波を送受信しやすい位置関係を作り出すことができます。
メインの警報表示盤は目視のしやすい位置に、受信アンテナは電波を受信しやすい位置に設置してください。
天井の高い工場や倉庫の場合は天井近くの周囲から電波が届きやすい高い位置がおすすめです。
アンテナは屋外に設置可能です。
※10mケーブルは白色もご用意できます。

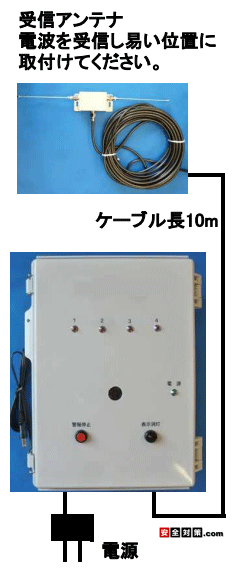

以下 警報表示盤と受信アンテナのイメージ図。
メインの警報表示盤は目視のしやすい位置に、アンテナは電波を受信しやすい位置に設置してください
警報表示盤とアンテナはケーブルで結ばれます。標準ケーブルの長さ１０ｍ。
警報盤は目のつきやすい事務所内、独立した受信アンテナは作業員が仕事をしている工場側に設置します
（受信アンテナの利用例）

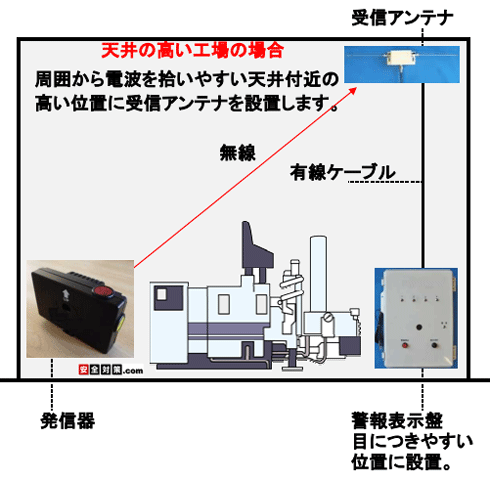

工場の天井付近に受信アンテナをつけて受信感度を上げるイメージ図
たくさんの機械や商品が並ぶ天井の高い工場や倉庫の場合。
独立受信アンテナを周囲から見晴らしの利く天井付近（高い位置）に設置します。障害物を避けて作業中の作業員が携帯する発信機の電波を周囲から受信しやすくします。
警報アラームを発する警報表示盤は誰でも目視しやすい位置に設置します。警報表示盤と受信アンテナはケーブルでの有線接続となります。
（受信アンテナの利用例）
頑丈な壁に囲まれた研究室内に受信アンテナを有線で引き込んで部屋の外で警報を発する導入イメージ図。
分厚い壁や金属製の壁に囲まれていると電波が部屋の外に出にくい場合があります。
警報受信盤の受信アンテナのみを室内に有線で引き込むと、部屋の外で警報を鳴らしやすくなります。

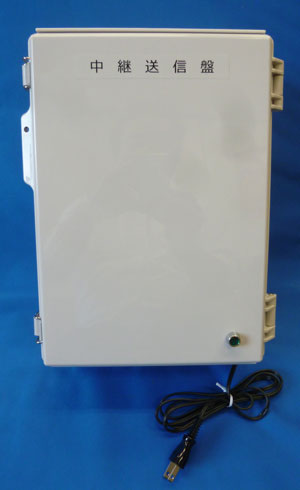

中継機
受信周波数 ４２６Ｍｈｚ帯
送信周波数 ４２６Ｍｈｚ帯
出力 特定小電力無線
電源 AC100V
寸法 縦３５センチ×横２５センチ×厚み１５センチ
※電源ケーブルは含みません。
ケース材質 ポリカーボネート樹脂
重量 約１キロ
防水保護等級：IP65
使用可能温度 −１０度〜＋５０度
写真右上の小さな緑ランプ-電源ランプ
電波の届く距離 見通し１００ｍ
携帯式押しボタン電波発信器の電波を中継すると内部基盤の赤ランプが点灯します。
警報表示盤の近くで携帯式押しボタン電波発信器を発報させると、 中継機を介さずに表示盤に着信します。
中継機は、携帯発信器と警報受信盤の途中に存在する電波を遮断しやすい壁や大型機械、商品棚などを避けて、電波の流れの迂回ルートを作るご利用方法もあります。
（中継機の利用例）
壁に遮られる電波を、中継機を使って、斜め横方向から迂回させて事務所の警報盤に届かせるイメージ図。
繋がった通路の空間の利用。
中継機は複数台ご利用いただけます。当製品の利用をご希望の建物内のエリア等をご相談ください。
ご注意
中継機を介して警報表示盤に着信すると、携帯式押しボタン電波発信器が発報してから 警報表示盤に着信するまでに数秒間のタイムラグが発生します。タイムラグの目安-中継機１台を回する毎に２秒程度。

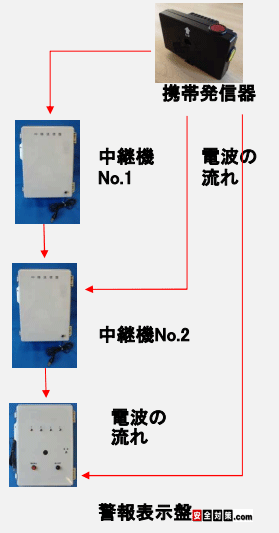

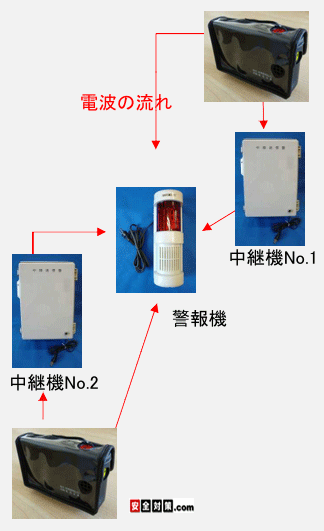

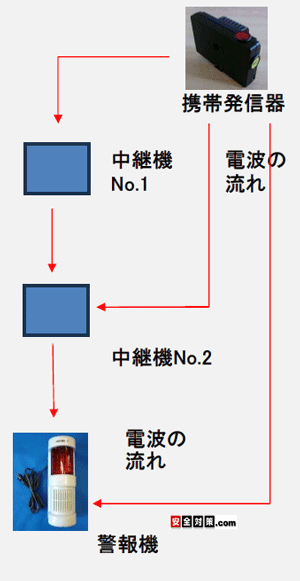

携帯式押しボタン電波発信器と警報受信盤の間に中継機を２台配置する場合のイメージ図。
携帯式押しボタン電波発信器から発信される電波は、直接警報表示盤に着信、

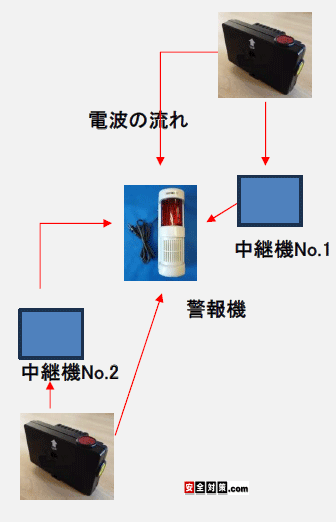

もしくは中継機No.1、No.2を介して警報表示盤に着信のいずれの方法でも着信させる事ができます。
中継機は使用環境に応じて複数台（２台以上）をご利用可能です。
（中継機の利用例）
建屋内の廊下、通路の曲がり角に中継器を設置して通信距離を伸ばす例。
建物内の壁が電波の遮断物になって電波が遠くまで届かない場合。
廊下などの繋がった空間を迂回して電波を遠くまで流すスペースとして利用するイメージです。中継機を使って電波が受信盤まで流れやすいルートを作り出します。

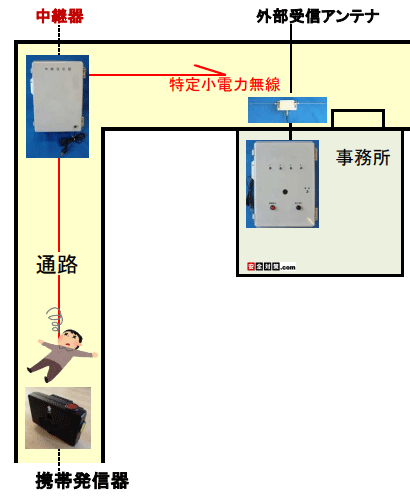

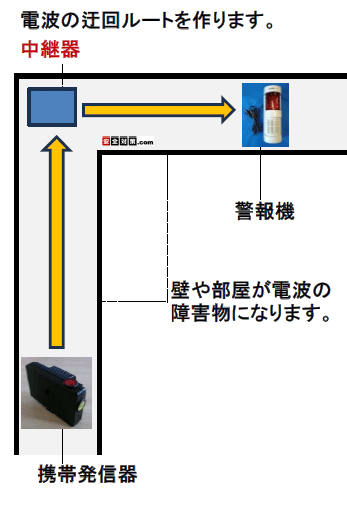

廊下などの繋がった空間の中継機を設置して電波を迂回させて遠くまで流すイメージ図
（中継機の利用例）
発信機〜受信盤までの間に階差があると、建物の天井や床が電波の遮断物になります。

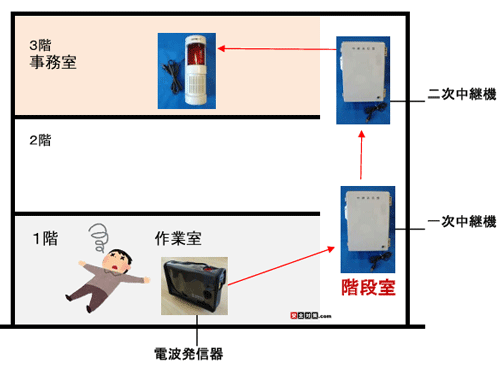

上下に吹き抜けの階段室に中継機を置いて、１階→３階の事務所へ電波で通報するイメージ図。

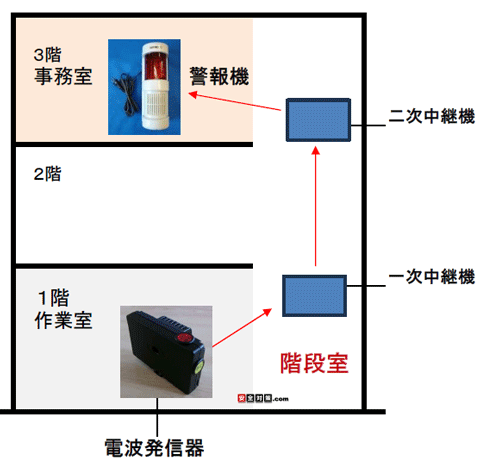

階段の上下の位置に一次中継機、二次中継機を置いて、１階から３階まで電波を流すように設置します。
繋がった空間に中継機を配置して、電波が受信盤に流れやすい迂回ルートを作ります。
上下に吹き抜けの階段室に中継機を置いて、１階→３階の事務所へ電波で通報するイメージ図
【設置上のご注意】
１．電波は携帯式押しボタン電波発信器と受信警報表示盤が同じ建物内ですとよく届きます。
２．携帯式押しボタン電波発信器と警報表示盤が屋内と屋外の場合、動作距離は短くなります。建物自体の壁が電波を遮断します。
発信器が屋外の場合は警報表示盤に付属の受信アンテナを外に出すと電波を受信しやすくなります。
３．アンテナはできるだけ見晴らしのいい場所、大きな工場の場合は天井付近の高い位置に設置してください。アンテナがケース直付けの場合は警報表示盤を見晴らしのいい場所に設置してください。
４．鉄筋コンクリート造りの建物内に警報表示盤を設置する場合は通路や大きなフロアなど電波が遠くまで飛ぶ位置に設置してください。
広い空間に警報表示盤の設置が不可能な場合は同軸ケーブルでアンテナを伸ばしてアンテナを広い空間に出して設置してください。
５．アンテナは金属やコンクリートにはできるだけ近づけないようにしてください。
６．発信器が金属やコンクリートの陰になる場所に警報表示盤を設置するとこは動作距離を予め確認して設置してください。
７．シールドルームや地下室など電波の伝播状況が良くない場所は中継機の御利用をご検討ください。
携帯式押しボタン電波発信器を押すと指定の携帯電話にショートメールと音声アナウンスを流す事はできますか？
作業員が携帯式ボタンを押すと守衛室で回転灯が回る商品を探しています。
携帯式押しボタン電波発信器を1個紛失しました。利用中のシステムに発信器を追加出来るでしょうか？
研究室で事故が発生した時に研究室の周囲や70m程離れた事務所に緊急連絡できる安全システムを探しています。
作業員がベルトに携帯する無線押しボタンのオンオフ操作で無線受信機から接点信号を出力できますか？
