機械装置に対して無電圧a接点2点を別々に1つのリモコンで無線操作したいです。受信機からの接点出力はワンショット信号の出力でokです。押しボタン2個付きリモコンを作る事で可能ですか?

無線リモコン操作式ワンショット信号オンオフ装置へのご質問

以下のような無線操作システムの製作は可能でしょうか?


・装置に対して外から1個のリモコンの操作で2個のa接点を別々に出力したい。
・リモコンと受信機の操作距離は5m程です。
・受信機:a接点2秒間自動ON/OFF(ワンショットタイプ)
・リモコン:赤ボタンに@番、青ボタンにA番を割付けられればありがたい。

 赤ボタンを押す → 受信機の@番の接点信号が2秒間出力される
 青ボタンと押す → 受信機のA番の接点信号が2秒間出力される

(以下 ご質問への回答)

以下のような仕様で近距離無線リモコンシステムを製作できます。


受信機
a接点信号を2秒間だけ自動ON/OFF(ワンショットタイプ接点@と接点A)
受信機内部に2つの端子台内蔵。
a接点信号を2秒間だけ自動ON/OFFワンショットタイプ接点@と接点A

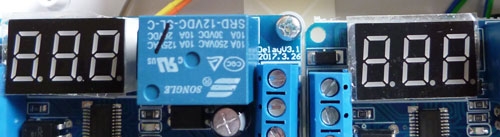

接点信号を出力する時間の長さを設定するタイマー回路2個内蔵。
接点信号を出力する時間の長さを設定するタイマー回路2個内蔵

製作例の受信機の内部。
受信機の製作例の内部


大型無線式ON/OFF操作リモコン(無線送信機内蔵)
無線受信機の2接点のオンオフ操作をする無線リモコン

リモコン 赤ボタン1個 青ボタン1個付き
赤ボタンを押す →受信機の接点信号@番 約2秒間だけ出力
青ボタンを押す →受信機の接点信号A番 約2秒間だけ出力


ボタンを押して電波が送信されると小さな赤色LEDが点滅します。
各機器との無線通信距離は平均10〜20m。

ボタンの直径は14ミリ。
自動復帰式ボタン。(指を離すと内部のスプリングで元に戻ってくるボタン)

大きなボタンを使っていますので、 軍手など手袋をしていてもON/OFF操作がしやすくなっています。
電源:ボタン電池式
リモコンサイズ:35o(幅)×12o(厚)×65o(縦) 約23グラム
屋内用。

専用のリモコンは1つづつIDコードが埋め込まれています。 受信機の内蔵メモリにID登録されたリモコンのみ、受信機が反応する仕組みになっていますので、 他の部署や第三者が所持している同型のリモコンで操作される事はありません。


商品の詳細なご紹介ページはこちら
商品の詳細なご紹介ページはこちら!


無線リモコン操作式ワンショット信号オンオフ装置(近距離無線方式)

携帯式リモコンスイッチのボタンを押すと 無線受信機内部の接点リレーが2秒間だけオン(ショート)になります。
携帯式リモコンスイッチ(無線送信機内蔵)には自動復帰型押しボタン1個がついていて、 ボタンを押すとワンショット信号を無線スイッチ(受信機)に向けて発信します。

リモコンスイッチの電源はボタン電池。 受信側の無線スイッチの電源はAC100V。
通信距離10〜15m前後。
中継機を使って電波の届く距離を延長することもできます。

無線リモコン操作式ワンショット信号オンオフ装置(近距離無線方式)



無線リモコンの押しボタンを押している間は無線受信機の信号出力がON、離した間は出力OFFとなる商品はないですか?
