近距離無線押しボタン式接点信号スイッチ-10～15m

近距離無線押しボタン式接点信号スイッチ

10m～15mの範囲内の無線式押しボタン発信機からの電波による指示で、無線受信機側の接点信号出力用スイッチがオンオフと切り替わります。
近距離無線式の押しボタン式リレー接点オンオフ切替装置です。日本製の商品です。

押しボタン発信機からの電波を受信しやすいように無線受信機には独立した受信アンテナをご利用いただけます。

壁などで電波遮断される場合、独立した受信アンテナを電波を送受信しやすい位置に設置できます。

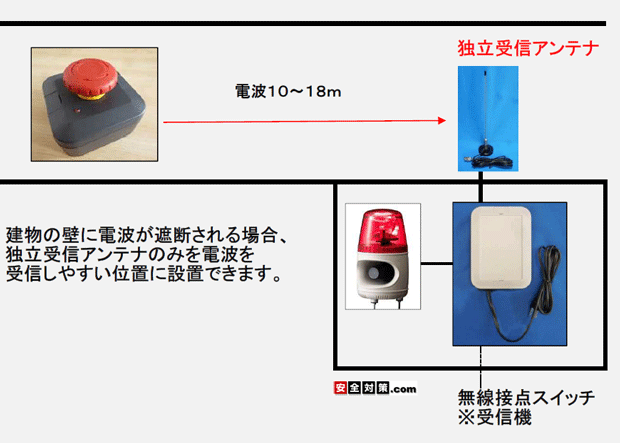

以下　壁を挟んだ場合の配置イメージ図。
独立受信アンテナを電波を受信しやすい廊下に引き出したイメージ図。
壁などで電波遮断される場合、独立した受信アンテナを電波を送受信しやすい位置に設置できるようにしました

壁などで電波遮断される場合、独立した受信アンテナを電波を送受信しやすい位置に設置できるようにしました

【作動した時の動作イメージ】

発信側

-発信側-

無線式押しボタン発信機
電源はAC100Vもしくはボタン電池式

（動作）
１．無線式押しボタンを押すとボタンがロックされて電波が送信されます。
↓
２．無線接点スイッチ（無線受信機）
押しボタンからの電波が着信すると、無電圧A接点信号を出力し続けます。

３．無線式押しボタンのボタンを引っ張り上げて元に戻すと電波が停止します。
↓
４．無線接点スイッチ（無線受信機）
電波が着信しなくなると接点信号の出力が止まります。

ボタンから発信される電波は連続送信となりますので、 1フロア（電波が届く範囲内）では１セットだけのご利用をおすすめします。

同一フロア内で複数セットのご利用をご希望の場合は、以下のような設定の変更（改造）で対応可能です。
ボタンから発信される電波をワンショット信号（約２秒間）に改造します。
改造費用が別途お見積もりをさせていただきます。

無線送信機は1個毎に独自のIDコードが埋め込まれています。受信機の内蔵メモリにID登録された送信機にのみ無線スイッチが反応する仕組みになっていますので、他の部署の方が所持している同型の送信機で勝手に操作される事はありません。

近距離無線　通信距離10～15m
近距離無線通信距離10～15m

受信側

-受信側-

無線接点スイッチ（無線受信機）
無線式押しボタン発信機からの電波による指示で、内蔵の接点リレーをオンにします。
回転灯など有線式警報機と接続する事で無線指示で機器を動かす事が出来ます。
独立受信アンテナ１個付属。

接点出力：
無電圧a接点出力（警報時に内蔵リレー短絡）

電源AC100V
ブザーは無し。

－動作－無線接点スイッチ( 受信機)
ボタンからの電波を受信すると内部で赤色LEDがチカチカ点滅します。無線送信機からの指示が来ない待機状態は内部のLEDは点滅しません。

無線接点スイッチからの出力信号が出力されます。
回転灯など各種設備を遠隔操作します。

特徴

無線接点スイッチ（無線受信機）でメロディや音声アナウンスを流す特殊なパトランプを無線遠隔操作することもできます。ご相談ください。
　
１個の無線式押しボタンで複数台の無線接点スイッチ（無線受信機）を同時に操作するもできます。（電波が届く範囲内）
　
1個の押しボタンを携帯して離れた建物の無線接点スイッチを操作することもできます。受信機の追加も可能です。
　
混信しない押しボタン+スイッチのグループを複数作ることができます。ご相談ください。
　
押しボタンは複数個ご利用いただけます。
　
自分で簡単に設置できる商品です。短時間で簡単に導入できます。
　
ワイヤレス方式ですのでご引越の際の移設も簡単です。テナント物件、賃貸物件にもおすすめです。
　
ご購入後に押しボタン、接点スイッチを追加することができます。ご相談ください。

■　無線式押しボタン発信機(電源：コンセント式)

ケース上の赤色押しボタンを押すと電波が発信されます。

(動作)
赤ボタンを押すと５ミリ程引っ込んでボタンがロックされます。ロック式押しボタン。
ボタンに書かれている矢印の方向に少し回しながらボタン引っぱり上げるとリセットされます。

屋内用。
７５㎜×７５㎜×厚み３５㎜　重さ１７０グラム。
スイッチ突起部を除く。
電源：AC100V（家庭用コンセント）
※コンセントの無い場所に使用する電池駆動タイプは下をご覧ください。

日本製

■　無線式押しボタン発信機(ボタン電池式）

ケース上の赤色押しボタンを押すと電波が発信されます。

(動作)
赤ボタンを押すと５ミリ程引っ込んでボタンがロックされます。ロック式押しボタン。
ボタンに書かれている矢印の方向に少し回しながらボタン引っぱり上げるとリセットされます。

寝室の枕元や、店舗のレジ、事務所の机などに。
防水ケース収納。
水気の多い浴室、シャワー室などでもご利用いただけます。

電源ＣＲ２０３２ボタン電池１個

日本製

使用頻度が少ない場合も２年に１回程度を目安に電池交換をおすすめします。

台座部分のサイズ　７５㎜×７５㎜×厚み３５㎜
ボタン部分　高さ　１５㎜

無線式押しボタン送信機のボタン部分

押しボタン送信機のボタン部分。
位置保持型スイッチ
押すたびにオンとオフが反転する位置保持型スイッチ。
ボタンを押すと、押し込まれた状態でロックされます。※電波の送信されている状態。
少しまわしながら引っ張り上げるとボタンはリセットされます。
（オルタネートスイッチ、プッシュロックスイッチ）

表蓋の左右2カ所にカバーの被ったネジを打つ穴が開いています。こちらにネジを打って壁面や机などに固定します。

表蓋の左右2カ所にカバーの被ったネジを打つ穴が開いています。こちらにネジを打って壁面や机などに固定します。

表蓋の2カ所にカバーを被ったネジを通す穴が開いています。
こちらに表側からネジを打って壁面や机などに固定します。

裏面の四隅のネジ４本を外して表蓋を開けてボタン電池を交換します。
表蓋を開けてボタン電池を交換します。
裏面からネジ４本を外して表蓋を開けてボタン電池を交換します。

■ 無線接点スイッチ（受信機）

外部受信アンテナ付き無線接点スイッチ

無線式押しボタン発信機からの無線による指示で、内蔵の接点リレーをＯＮにします。
回転灯など有線式警報機と接続する事で、無線指令で機器を動かす事が出来ます。
日本製。

送信機～無線接点スイッチまでの電波通信距離
10～15ｍ
※但し通信距離は設置環境により変わります。

接点出力：右の写真、接点スイッチ内
a接点出力（警報時に内蔵リレー短絡）
接点容量：ＡＣ１００Ｖ／１Ａ
接点スイッチ内部端子台

内部端子台
ケースカバーを開けると基板の上にグレー色の端子台があります。丸い穴がケーブル差込口です。

独立受信アンテナ
固定用マグネットベース付き。
受信アンテナと無線接点スイッチをつなぐケーブル長さ４ｍ。
※それ以上の長さをご希望の方はご相談ください。

発報時間：押しボタン送信機側のON/OFF操作に連動します。
電源：ＡＣ１００Ｖ
ブザーは無し。
サイズ　：縦１１０×横１５０×厚４０ミリ
重量：約１３０ｇ
※アンテナ、電源線は含まれません。

※無線接点スイッチの電源の種類
AC200V、DC12V、DC24Vへ改造して納品することもできます。
個別にご相談下さい。

外部受信アンテナ（独立受信アンテナ）を使って、電波を送受信やすいように、廊下の曲がり角に電波の流れる迂回ルートを作ったイメージ図。

外部受信アンテナ（独立受信アンテナ）を使って、電波を送受信やすいように、廊下の曲がり角に電波の流れる迂回ルートを作ったイメージ図。

無線中継機（※追加オプション機器）

電波の届く距離を伸ばしたり、壁などの電波を遮断する途中の障害物を避ける迂回ルートを設定したりするために利用する機器です。
電波発信側機器と受信側機器の間に配置します。
各々の機器から10～15ｍ以内で利用できます。見通しのいい空間ですと電波の届く距離は約２倍にすることができます。
電波は指向性はありませんので、曲がり角や障害物を電波が迂回しながら通すようなご利用法方も可能です。

電源はAC100V。家庭用電源ACアダプター。
中継器の増設は１セットで２台（No.1、No.2）までです。
※中継機のご利用をご検討の場合はご相談ください。

無線中継機は電源を入れるだけで動作する機器ですので、商品導入後に電波の届きにくい現象がでた場合、後日の追加ご購入による導入も可能です。

本製品専用の電波を中継すると側面の赤色LEDがチカチカ点滅します。
無線中継機は本製品専用の電波を中継すると側面の赤色LEDがチカチカ点滅します。

【お問い合わせとご予算】
ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変更になる場合がございます。
商品についてのご質問、お見積もりのご依頼、機器構成の変更やご要望、ご相談につきましてはお問い合わせ欄から、お気軽にお問い合わせください。
個別にお見積もりをさせていただきます。お見積もりは無料です。

お問い合わせとお見積もりのご依頼はこちらをクリックしてください。

本製品のご予算

お問い合わせ先
株式会社 LIBERO　(リベロ)
〒937-0811　富山県魚津市三田3507-2
TEL：0765-24-2816
FAX：0765-24-2793
mail:post@anzen-mail.com
