近距離無線式押しボタン回転灯システムの利用可能なオプション機器のご紹介。
近距離無線式押しボタン回転灯システムオプション機器のご紹介-ご利用をご希望の際はご相談ください。
無線送信機（追加オプション機器、応用品）
専用の無線式押しボタン以外に、有線方式のパナソニックEK56非常用押釦等を無線化して本システムに取り込むために利用できます。
AC100V電源式の無線送信機
予め信号入力ケーブルをつけた状態で製作した無線送信機の納品写真。
通常は内部端子台に信号線を接続し固定します。
電源：ACアダプター（家庭用コンセント)
各種機器の無電圧接点出力信号（無電圧a接点信号もしくはb接点信号）を受けて、 警報機に向けて電波を送信します。
運用方法
送信機と接続する機器の仕様を確認してください。
無電圧ａ接点リレー出力端子 （待機中は接点がオープン状態で、警報が鳴った時にショートする）があることを確認します。
※無電圧b接点リレー監視用の無線送信機も製作できます。
通信距離：平均１０〜１５ｍ以内（通信距離は周囲の環境によって変わります。）
使用温度：−１０度〜＋４０度 屋内専用
接続端子：無電圧接点入力１回路
表示：赤色LEDの点灯=送信中
※仕様および外観は改良のため予告なく変更することがあります。

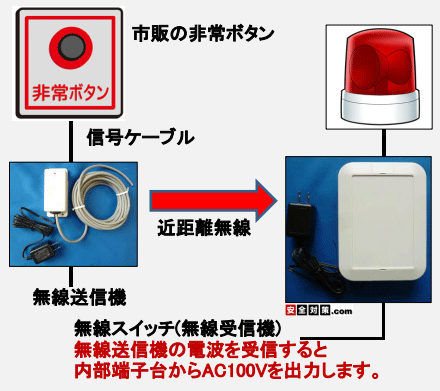

有線方式の市販の非常ボタンを無線化して当システム内に取り込みます。
ご利用をご希望の非常ボタンの詳しい仕様をお知らせください。無線化できるかどうかをお調べいたします。
独立受信アンテナ（追加オプション機器）の利用。
(例)

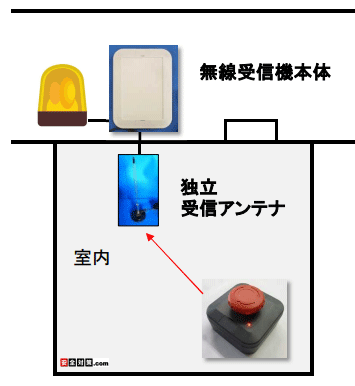

密閉された室内で異常事態が発生した際に、部屋の外のパトランプを使って異常を外に報せたいが、押しボタンの電波が建物の壁に遮断されてパトランプが作動しない場合。
無線受信機に独立した受信アンテナ（ロッドアンテナ）を追加加工します。受信アンテナのみを有線ケーブルで室内に引き込んで、室内の押しボタンの電波を受信。室外の受信機がパトランプを回転させます。
独立受信アンテナをご利用の場合は、受信機の加工が必要となります。追加加工費用は別途ご相談ください。
無線中継機（※追加オプション機器）
電波の届く距離を伸ばしたり、壁などの電波を遮断する途中の障害物を避ける迂回ルートを設定したりするために利用する機器です。電波発信側機器と受信側機器の間に配置します。
各々の機器から１０〜１５ｍ以内で利用できます。見通しのいい空間ですと電波の届く距離は約２倍にすることができます。
電波は指向性はありませんので、曲がり角や障害物を電波が迂回しながら通すようなご利用法方も可能です。
電源はAC100V。家庭用電源ACアダプター。

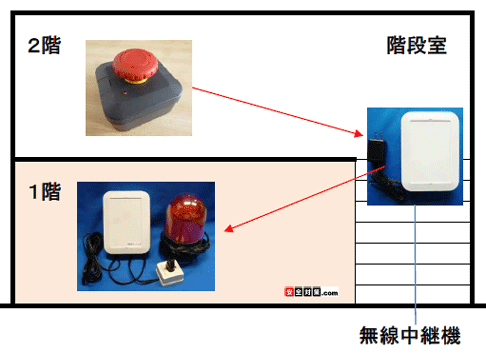

2階→1階など、無線押しボタンと無線スイッチ（受信機）の間に階差のある場合、押しボタンの電波が無線スイッチまで届きにくい場合があります。
1階と2階の繋がった空間の階段室に中継機を設置して、階段室の空間を使って迂回しながら押しボタンの電波を1階の無線スイッチまで届かせるイメージ図。
建物内の奥まった事務所から離れた、玄関付近の受付や相談室などの安全管理。
相談室や玄関受付に設置された押しボタンが押されると、奥まった事務所内の無線スイッチ＋パトランプが作動します。
押しボタンから事務室の警報機まで電波が届きにくい場合は、途中に無線中継機を配置して押しボタンの電波が届く距離を延長する事ができます。
建物内の壁や部屋があるために電波が遮断され、押しボタンの電波が無線スイッチまで届かない場合。
建物内で繋がった空間の廊下や共用部に無線中継機を設置して、押しボタンの電波を無線スイッチまで障害物を避けるように流して着信させるイメージ図。
以下のような大型パトランプを利用する事も可能です。
アラーム音、メロディ、合成アナウンス、回転灯の大きさや色などご希望の内容や用途をご相談ください。
直径１００ミリ小型LED表示灯
回転灯本体のサイズ：縦約１４センチ、直径約１０センチ。業務用の標準的なサイズです。
内部の調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。
調節つまみで点滅の仕方を変えることができます。
直径１４０ミリ メロディアラーム電子音内蔵電球回転灯
（※取り寄せ品-価格は別途お問い合わせください。）
株式会社デジタル製(前アロー株式会社製)。
無線スイッチに接続してご利用いただけます。防雨構造、屋外設置可能。
メロディ内蔵の大型回転灯の動画。
１０５デシベル大音量。 内蔵ボリュームつまみで０（無音）〜１０５デシベルまで無段階に調節できます。
電子音は回転灯と連動しており、電子音作動中はランプも動作します。
複数の音色からご希望のアラーム音から１つを選ぶことができます。
保護特性ＩＰ２３（正方向取り付け時）。
回転灯本体のサイズ：縦約２５センチ、直径約１４センチ。業務用の大型。目立ちます。
電源：AC100V
以下の音色をお選びいただけます。ご注文の際は色と一緒に予めご指定ください。
ベル音（プルルル）
ブザー音（ブーブーブー）
チャイム音（ピンポーン）
呼び出し音（プポピポ）
明日があるさ
禁じられた遊び
メリーさんの羊
カチューシャ
モーツアルト40番
草競馬
サザエさん
禁じられた遊び
アマリリス
タッチ
カチューシャ
※納品後の音色変更をご希望の場合は、機器を一旦お預かりする形となります。
※電源ケーブル、信号線の長さは約３０センチ。 線の長さは予めご指定をいただければ調整して納品できます。
※本製品は取り寄せ品になりますので、納品まで２週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。

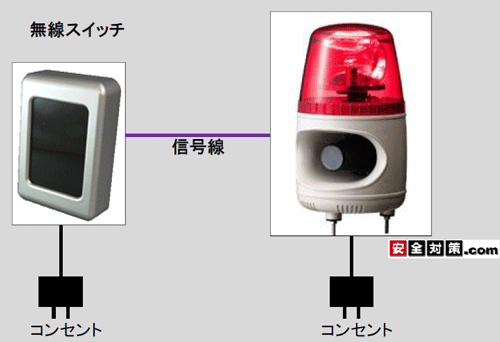

メロディアラーム電子音内蔵電球回転灯と無線スイッチの接続方法。
無線スイッチ、回転灯とも電源（AC100V）が必要になります。
無線スイッチと回転灯は信号ケーブルで結びます。
壁面固定用L字金具、卓上固定用金具
直径１４０ミリ ホーンスピーカ型音声合成警報器内蔵電球回転灯（※取り寄せ品-価格は別途お問い合わせください。）
株式会社デジタル製(前アロー株式会社製)。
受信機に接続してご利用いただけます。
１０５デシベル大音量。 内蔵ボリュームつまみで０（無音）〜１０５デシベルまで無段階に調節できます。
電子音は回転灯と連動しており、電子音作動中はランプも動作します。
音声は起動信号がワンショット（５０ｍｓ以上）の場合、１回コメントを再生し、連続信号の場合は繰り返し再生します。
回転灯一体型です。
保護特性ＩＰ２３（正方向取り付け時）です。
本機購入と同時に標準コメントライブラリーからコメントをご指定いただきます。
標準コメントライブラリーから音や単語を選んで音声アナウンスを作ります。用語の組み合わせは自由です。
（コメント例）
ピンポン 出庫します ご注意ください
ピンポン 車輌 出入りします ご注意ください
ピンポン 車 出庫します ご注意ください
ピンポン コンベアーライン 起動します
ピンポン コンベアーライン 起動します
ピピピ 搬送車 緊急停止 緊急停止
”車両出入りします、ご注意ください”の動画。
回転灯本体のサイズ：縦約２５センチ、直径約１４センチ。業務用の大型。目立ちます。
電源：AC100V
※納品後のアナウンス変更をご希望の場合は、機器を一旦お預かりする形となります。
色は２色からお選びいただけます。
電源ケーブルの長さは約３０センチ。線の長さは予めご指定をいただければ調整して納品できます。
※本製品はメーカーからの取り寄せ品になりますので納品まで１０日〜２週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。
ホーンスピーカ型音声合成警報器内蔵電球回転灯と無線スイッチを接続した納品写真。
直径１６２ミリ大型LED流動点滅表示灯（※取り寄せ品-価格は別途お問い合わせください。）
株式会社パトライト製。
無線スイッチに接続してご利用いただけます。
赤色と黄色の２色からお選びいただけます。
耐候性、透光性に優れたアクリル樹脂。
光源に24個の超高輝度LEDを採用し、レンズグローブで効果的に光を拡散します。
光源にLEDを採用することで、電球切れの解消や長寿命化が達成され、高所などメンテナンスしづらい場所にも安心してご使用いただけます。
モータを使用しない電子流動方式で、モータ寿命の心配がありません。
流動閃光数は内蔵ボリュームで50回〜200回まで調節できます。
IP23。
表示灯本体はオールプラスチック。
電源ケーブル、信号線の長さは約３０センチ。
線の長さは予めご指定をいただければ調整して納品できます。
※本製品はメーカーからの取り寄せ品になりますので納品まで１０日〜２週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。
LEDランプ付き電子音報知器。 （※取り寄せ品-個部にご相談ください。）
無線受信機に接続して利用できます。
大音量ホーン内蔵のLED大型積層信号灯。
パトライト製。
球切れの可能性の少ないLED信号灯です。手の届きにくい高所に設置の際におすすめです。
高所に設置されることを考慮した充分な明るさ。
保護特性IP53。水気や塵埃の多い工場でも使用できます。
ランプを点灯しながら様々な音色を出す事ができます。
（音色の例）
カンカン。
プルル、カンカン。
ピーポー、ピーポー。
禁じられた遊び。
村のかじや。
静かな湖畔。
大きな古時計。
など。
音色はご相談ください。
ホーンスピーカタイプ中型電子音警報器(※追加オプション機器)
無線スイッチに繋いで利用できます。
最大音量１０２ｄＢ
ＲｏＨＳ指令に対応した商品です。
１台で８〜１０音色の内の１音色をスイッチで選択できます。 音色の切り換えや音量の調節は、蓋を外すことなく背面のツマミで簡単に行えます。
音量は０〜１０２ｄBまで無段階に調節できます。
取り付けアングルはさびに強いステンレス鋼（ＳＵＳ）を採用しています。
ボディは耐候性に優れたＡＳＡ樹脂製。保護特性ＩＰ５３です。
重さ 約1.2kg
A.非常ベルﾙ音
(標準)(自火報ﾍﾞﾙに類似)
B.発車ベルﾙ音
(標準)
C.警鐘音
(標準)
D.ピンポン音
(標準) (ピンポーン･ピンポーン・・・)
E.非常ベル音
(標準)
F.非常ベルﾙ音
(音程が高い)
G.警鐘音
(周期が速い)
(カン・カン・ カン・・・)
H.ピューピュー
ピュー音(ピュー･ピュー・・・)
ホーンに付属電源ケーブル、信号ケーブルの長さは約３０センチ。
ケーブルの長さは予めご指定をいただければ調整して納品できます。
※本製品は取り寄せ品になりますので、納品まで２週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。
