パッシブセンサーの前をフォークリフトや作業員が横切ると、アラーム音やメロディ、合成アナウンスを流すパトランプが作動してリフトの接近を周囲に知らせます。

無線パッシブセンサー式フォークリフト接近警告装置
設置したパッシブセンサーの前をフォークリフトや作業員が横切ると、アラーム音やメロディ、合成アナウンスを流すパトランプが作動してリフトの接近を周囲に知らせます。
センサーは進行方向識別機能を内蔵。一方の方向に進むリフトだけを検知します。
無線パッシブセンサー式フォークリフト接近警告装置

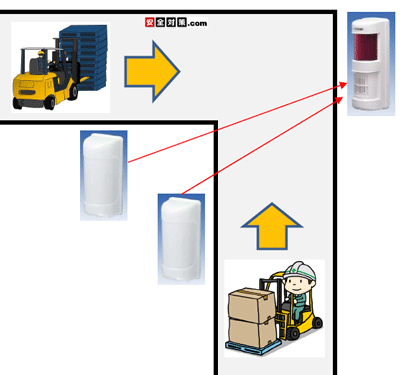

上 工場内の見通しの悪い交差点に設置したイメージ図。
センサーが見通しの悪い交差点に近づくリフトや作業員を検知すると、数十m程離れた交差点や曲がり角付近に設置したパトランプが一定時間自動的に回転します。交差点から離れていくリフトや作業員は検知しません。


自動車や歩行者から放出される遠赤外線を検知するパッシブインフラレッド方式のセンサーです。歩行者や低速車輌の検知が可能です。
センサー1台で人や車の進行方向を識別検知し、離れた警報機に向けて自動的に無線通報を行います。

本システムは無線方式です。大がかりな配線工事は必要ありません。
センサーは、移動物がセンサーの前を横切るような位置関係で取り付けてください。
使用周波数426Mhz帯 見通し距離約100m

方向識別機能はセンサー1個の中に収納されています。上のセンサー1個だけで移動物の進む方向を識別できます。
※大がかりな左右対向式センサーではありません。

右から左方向へ進行、もしくは、左から右方向へ進行、のいずれか片方のみをセンサーは検知します。
※進行方向は内部スイッチで切替ができます。
※センサーは設定された方向へ移動する人にも感知します。

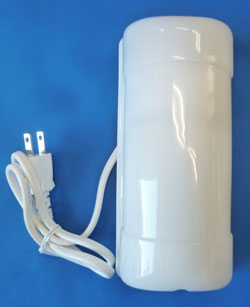

無線送信機内蔵パッシブセンサー
方向識別機能内蔵。ネジで壁面に取り付けます。
無線送信機内蔵。通信距離 見通し最大100m。
電源電圧 AC100V±10V(50/60Hz)
消費電力(電流) 2W以下
サイズ縦171ミリ×77ミリ×厚み72ミリ
※電源ケーブル等は含みません。



自動車や歩行者から放出される遠赤外線を検知するパッシブインフラレッド方式のセンサーです。
歩行者や低速車輌の検知が可能です。
センサー1台で人や車の進行方向を識別検知し、離れた警報機に向けて自動的に無線通報を行います。


本システムは無線方式です。大がかりな配線工事は必要ありません。
センサーは、移動物がセンサーの前を横切るような位置関係で取り付けてください。
使用周波数426Mhz帯 見通し距離約100m

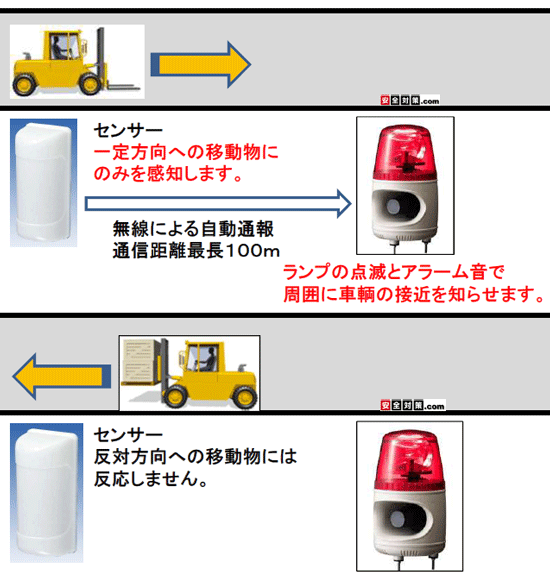

無線送信機内蔵パッシブセンサーの方向検知機能

方向識別機能はセンサー1個の中に収納されています。
上のセンサー1個だけで移動物の進む方向を識別できます。
※大がかりな左右対向式センサーではありません。

右から左方向へ進行、もしくは、左から右方向へ進行、のいずれか片方のみをセンサーは検知します。
※進行方向は内部スイッチで切替ができます。
※センサーは設定された方向へ移動する人にも感知します。

センサー検知距離:0.5m 〜 6m
移動体の通過方向を選択検知(左→右 または 右→左)
エリア調整範囲 左右:±90° 上下:0〜6°(下方のみ:4段階)


移動物がセンサーの前を横切ると感知します。
感知する移動方向 右→左 もしくは 左→右
※内部スイッチで切替可能です。

センサーが検知できる移動体の速度の目安
通過地点  検知最小速度  検知最大速度
 0.5m先  0.18km/h 3.6km/h
 3m先  0.75km/h 15km/h
 6m先  1.5km/h  30km/h
※環境によって検知可能速度は左右されます。

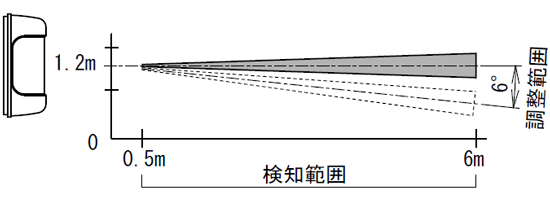

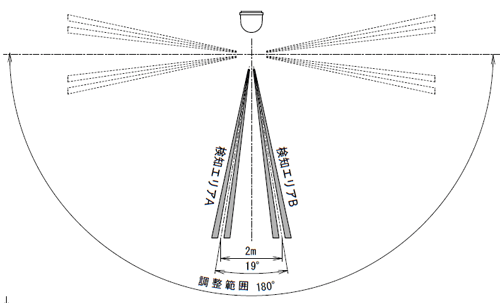

無線送信機内蔵パッシブセンサーの感知する範囲と角度
無線送信機内蔵パッシブセンサーの感知する範囲と角度


無線受信機+大型パトランプ(警告を発する機器)

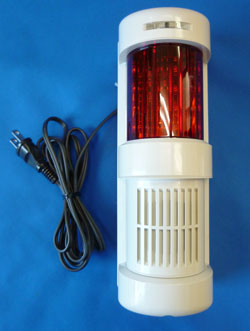

無線受信機

メロディ付き大型パトランプ
屋内、屋外のいずれでも設置可能です。
無線受信機にはセンサーを複数台登録可能です。

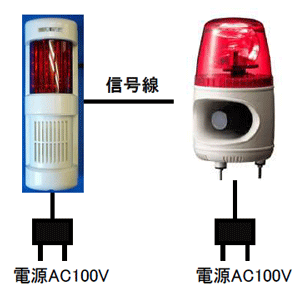

無線受信機と大型パトランプを有線ケーブルで接続して利用します
無線受信機と大型パトランプを信号線で接続して利用します。無線受信機、パトランプともAC100V電源が必要になります。

無線受信機仕様
電源 AC100V 50/60Hz
消費電力/電流 2.5W以下/330mA以下
使用周波数帯 426MHz帯
センサーからの電波の受信可能距離 約100m(見通し距離)
サイズ 縦234ミリ×80ミリ×厚み91ミリ
※電源ケーブル等は含みません。
屋外屋内(防雨構造IP43相当)
本体質量 約470g
外観 樹脂

1回のセンサーの検知でパトランプが作動する時間の長さ。
10秒間、30秒間、2分間、5分間のいずれか一つを内部の設定スイッチで選択できます。
30秒間以上のタイマー設定をおすすめします。



直径100ミリ小型LED表示灯
パトライト社製。有線機器-受信機の出力端子に接続して使用します。
パトライト社製小型LED回転灯

ブザー内蔵タイプとブザー無しタイプの2種類がございます。同型。

黄色led回転灯の回転中の写真
LED光源とブラシレスモータ採用により、圧倒的な長寿命を実現。メンテナンス工数を大幅に削減し、長期間安心してご使用いただけます。高所取付で使用される作業車の手配コストや作業工賃の削減に貢献します。
高視認性。新開発のデュアルリフレクタは、2重の反射鏡でLEDの光を効率的に集光。
拡張された発光面積により視認性向上。回転灯特有の「走る光」の効果をさらに際立たせます。
長寿命化でメンテナンスの心配無要。ブザーを併用することでより注意喚起が可能です。

パトライト社製回転灯、4色からお選びいただけます

ランプ部分のサイズ  直径100ミリ 縦140ミリ
電圧 AC100V
取付方法  3点ボルト足で取り付け金具に取り付けます。
色   赤、黄、緑、青の4色からお選びいただけます。
警告音 ブザー内蔵タイプとブザー無しタイプの2種類がございます。ブザーの音量は90db。
材質(グローブ/ボディ) ポリカーボネート
保護等級 IP23, IP65
適合規格 PSE

壁面取付用専用L字型ブラケット。回転灯をブラケットにネジ止めします。壁面にブラケットをネジ止めして固定しします。
壁面取付用L字ブラケット



直径140ミリ メロディアラーム電子音内蔵電球回転灯
(※取り寄せ品-価格は別途お問い合わせください。)
メロディアラーム電子音内蔵電球回転灯

メロディアラーム電球回転灯
株式会社デジタル製(前アロー株式会社製)。
無線受信機に接続してご利用いただけます。防雨構造、屋外設置可能。

105デシベル大音量。 内蔵ボリュームつまみで0(無音)〜105デシベルまで無段階に調節できます。
電子音は回転灯と連動しており、電子音作動中はランプも動作します。
複数の音色からご希望のアラーム音から1つを選ぶことができます。
保護特性IP23(正方向取り付け時)。

回転灯本体のサイズ:縦約25センチ、直径約14センチ。業務用の大型。目立ちます。

電源:AC100V
色は赤、黄色の2色からお選びください

以下のような音色をお選びいただけます。ご注文の際は色と一緒に予めご指定ください。

ベル音(プルルル)
ブザー音(ブーブーブー)
チャイム音(ピンポーン)
呼び出し音(プポピポ)

明日があるさ
禁じられた遊び
メリーさんの羊
カチューシャ
モーツアルト40番
草競馬
サザエさん
禁じられた遊び
アマリリス
タッチ
カチューシャ

※納品後の音色変更をご希望の場合は、機器を一旦お預かりする形となります。
※電源ケーブル、信号線の長さは約30センチ。 線の長さは予めご指定をいただければ調整して納品できます。
※本製品は取り寄せ品になりますので、納品まで2週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。



直径140ミリ ホーンスピーカ型音声合成警報器内蔵電球回転灯
無線受信機と有線ケーブルで接続して利用します。


105デシベル大音量。 内蔵ボリュームつまみで0(無音)〜105デシベルまで無段階に調節できます。
電子音は回転灯と連動しており、電子音作動中はランプも動作します。
音声は起動信号がワンショット(50ms以上)の場合、1回コメントを再生し、連続信号の場合は繰り返し再生します。
回転灯一体型です。
保護特性IP23(正方向取り付け時)です。
本機購入と同時に標準コメントライブラリーからコメントをご指定いただきます。

標準コメントライブラリーから音や単語を選んで音声アナウンスを作ります。用語の組み合わせは自由です。
(コメント例)
車 出庫します ご注意ください
ピンポン 出庫します ご注意ください
ピンポン コンベアーライン 起動します
ピンポン コンベアーライン 起動します
ピピピ 搬送車 緊急停止 緊急停止


ランプ本体のサイズ:直径14センチ、縦(長さ)約25センチ。
電源:AC100V

無線受信機と大型パトランプを有線ケーブルで接続して利用します
無線受信機と大型パトランプを信号線で接続して利用します。無線受信機、パトランプともAC100V電源が必要になります。

※納品後のアナウンス変更をご希望の場合は、機器を一旦お預かりする形となります。
※タイマーで設定された回転灯の駆動時間の長さの関係で合成アナウンスが流れている途中で途切れる場合があります。
※色は赤色と黄色の2色からお選びいただけます。
※本製品はメーカーからの取り寄せ品になりますので納品まで10日〜2週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。



使用上のご注意
電波の性格上、送信機と受信機の位置関係、 角度、周囲の環境(建物や障害物)で動作距離は変わります。 ご利用の際は、現場での環境によりこまめに感度調整をしてください。
本製品は重機接近警報の安全対策の補助装置としてご利用ください。 万が一動作不良や誤作動によってもたらされた損害につきましては 原因に種類に関わらず弊社は責任を負うことはできませんのでご了承をください。



動作距離が短くなる状況の例
送信機、受信機との間に、金属、コンクリートなどの電波遮蔽物がある場合。
帰宅に強力な磁場を発生するものがあるとき。
(変電所、溶接作業、電車やバスなどの大型モーターなど)
放送局などの大型無線設備などがある場合。
電池が消耗してきた場合。
送信機を運転席内に設置した場合。


【商品へのお問い合わせと価格】
ご要望がございましたらお問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変わる場合がございます。
商品についてのご質問とお問い合わせ、お見積もりのご依頼、 機器構成の変更やご要望、 ご相談につきましてはお問い合わせ欄から、 お気軽にお問い合わせください。
お見積もりは無料です。




本製品の問い合わせ、注文、お見積もりのご依頼
お問い合わせとお見積もりのご依頼はこちらをクリックしてください。

本製品のご予算
本製品のご予算

導入をご検討の際に、事前に現地で動作テストが出来るデモ機をご用意できます。
1週間無料で貸し出しいたしておりますので、この頁のお問い合わせ送信フォーム、メール、ファックス、御電話でお問い合わせください。
※デモ機をご返却の際の宅配料金のみご負担をお願い申し上げます。
