無線式電源ON/OFFリモコンシステム(近距離無線方式)

無線式電源ON/OFFリモコンシステム

無線リモコンスイッチで１０～１５ｍ離れたパトランプ、照明の電源を遠隔操作する商品です。接続するご希望の照明によってワット数はご相談をさせていただきます。店舗や工場の安全管理、省力化対策に。
ランプ、回転灯などのON/OFF操作を行います。工場で使用されている大型パトランプの電源のON/OFFスイッチにも御利用いただけます。

ランプ、回転灯などのON/OFF操作を行います。工場で使用されている大型パトランプの電源のON/OFFスイッチにも御利用いただけます。

低予算のワイヤレスシステムを使って販売現場、製造現場などの安全管理や人員の合理化、少数化、仕事の手間や労働力をはぶきます。
日本製の商品です。

無線式ON/OFF操作リモコン
リモコンのボタンでオンオフ操作します。
ボタン電池式　　　　　　　　　　　　　

通信距離10～15m
微弱無線通信距離10～15m

無線式電源ON/OFFスイッチ（無線受信機）
リモコンのボタン操作に連動して内部端子台からAC100V電源の出力のON/OFFを行います。
離れた照明やパトランプの電源を操作するワイヤレスシステムです。

無線接点スイッチ、受信機に大型電球回転灯を繋いだ写真

別途、タップを接続した納品例
大型の電球回転灯の電源プラグを接続した写真です。

（動作例）
１．無線式ON/OFF操作リモコンの青いONボタンを押しします。ON信号の電波がリモコンから送信されます。
↓
２．無線式電源ON/OFFスイッチ（無線受信機）はON信号の電波を受信すると、内部端子台からAC100V電源を出力します。
↓
３．無線式ON/OFF操作リモコンの赤いOFFボタンを押しします。OFF信号の電波がリモコンから送信されます。
↓
４．無線式電源ON/OFFスイッチ（無線受信機）はOFF信号の電波を受信すると、内部端子台からAC100V電源の出力を停止します。

商品のお問い合わせ、ご質問、利用方法のご相談、ご注文は当ページのお問い合わせ欄を御利用ください。
お客様からのお見積もり作成のご依頼は無料にて承っております。会社案内も明記してございます。

信頼性の高い日本製の商品です。日本国内の工場で組み立て、開発が行われている本格派システムです。
安価な外国製の製品と違い、点検修理が可能です。

納品実績
一般家庭のガレージ、自動車部品製造メーカー、各種製造会社、運送業、各種検査会社、音楽関連会社、繊維会社、スーパー、道路工事会社、建築事務所、仮設住宅、
リフォーム建築会社、ITインフラ設備業、産業機器、物流資材の販売検査校正事業会社、軽量形鋼、一般構造用鋼管メーカー

※ON/OFFリモコンからスイッチまでの通信距離は建物の構造や使用状況により変化します。

特徴

工場や倉庫、工事現場で使われている大型パトランプ、回転灯、表示灯を無線で遠隔操作することができます。
　
無線式電源オンオフスイッチ（無線受信機）の仕様を変えてメロディや音声アナウンスを流す特殊なパトランプを無線操作することもできます。ご相談ください。
　
標準の無線式電源オンオフスイッチ（無線受信機）の容量は100Wですが、800W仕様で製作することもできます。ご相談ください。
　
１個のリモコンで複数台の無線式電源オンオフスイッチ（無線受信機）を同時に動かすこともできます。（電波が届く範囲内）
　
1個のリモコンで離れた建物の無線式電源オンオフスイッチ（無線受信機）を操作することもできます。受信機の追加も可能です。
混信しないリモコン+スイッチのグループを複数作ることができます。ご相談ください。
　
リモコンは複数個ご利用いただけます。
　
自分で簡単に設置できる商品です。短時間で簡単に導入できます。
ワイヤレス方式ですのでご引越の際の移設も簡単です。テナント物件、賃貸物件にもおすすめです。
　
ご購入後に押しボタン、リモコン、無線式電源オンオフスイッチを追加することもできます。

■　無線式ON/OFF操作リモコン（無線送信機内蔵）

大型ON/OFF操作リモコン

ボタンを押して電波が送信されると小さな赤色LEDが点滅します。
各機器との無線通信距離は平均１０～１５ｍ。

青ボタン－オン用押しボタン
赤ボタン－オフ用押しボタン
ボタンの直径は１４ミリ。
自動復帰式ボタン。(指を離すと内部のスプリングで元に戻ってくるボタン）

大きなボタンを使っていますので、軍手など手袋をしていてもON/OFF操作がしやすくなっています。

電源：ボタン電池式
リモコンサイズ：３５㎜（幅）×１２㎜(厚）×６５㎜（縦）　約２３グラム
屋内用。
日本製。

専用のリモコンは1つづつIDコードが埋め込まれています。受信機の内蔵メモリにID登録されたリモコンのみ、受信機が反応する仕組みになっていますので、他の部署や第三者が所持している同型のリモコンで操作される事はありません。

■　無線式電源ON/OFFスイッチ（無線受信機）
ON/OFFスイッチの外観写真

ON/OFFリモコンからの電波による指示を受けると
付属のタップから電源(AC100V-家庭用電源)がON/OFFされます。
リモコンとの無線通信距離は平均１０～１５ｍ。

電源：AC100V（家庭用コンセント）

接続容量：最大100W（標準タイプ）と最大800Wの２種類

100Wタイプのケースサイズ
１１０×１５０×４０ミリ（タップ、電源線は含みません。）
電源ケーブル1m付属。
日本製。

※屋内用
※電源ケーブルの出ている面を下向きにして設置してください。
※無部ディップスイッチの操作でリモコンの新規追加登録、削除を行うことができます。
1台の無線式電源ON/OFFスイッチにリモコンは最大４０個まで登録できます。

リモコン、無線式電源ON/OFFスイッチのセットを別系統で御利用いただくこともできます。
リモコン、無線式電源ON/OFFスイッチとも独自のIDコードで管理されていますので、以下のような複数セットをご利用の場合でも混信はありません。

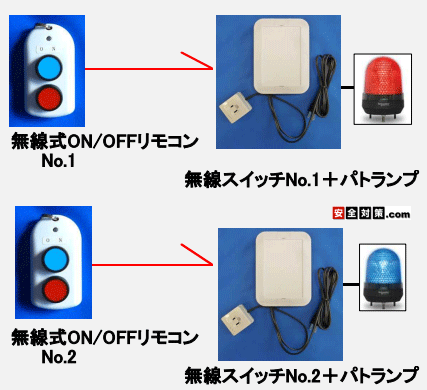

以下は２グループのセットを利用するイメージ図。混信はありません。
リモコン、無線式電源ON/OFFスイッチのセットを別系統で御利用いただくこともできます

リモコン、無線式電源ON/OFFスイッチのセットを別系統で御利用いただくこともできます

※リモコンと無線スイッチ（受信機）のグループの組み換えも簡単です。

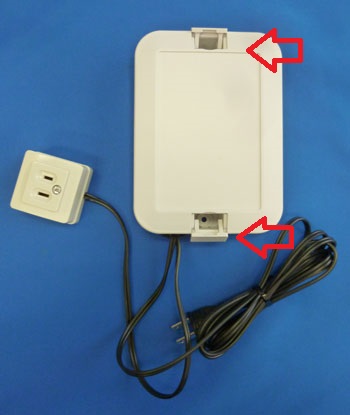

無線式電源ON/OFFスイッチ（無線受信機）の壁面への設置方法。
表蓋の上下の蓋を開けるとネジを通す穴が開いています。上下の穴にネジを通して壁面にねじ回しで固定してください。
※上　タップを後付けした写真です。

大容量のワット数をご希望の方も用途を明記の上、ご相談ください。製作可能かどうか検討させていただきます。

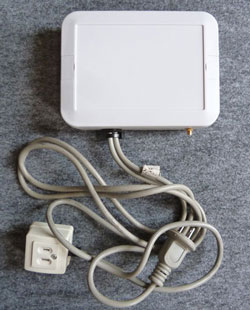

以下の写真は最大1500Wタイプ。付属のタップからAC100V電源が出力されます。受信機の電源はAC100V。
タップは内部の端子台に接続されています。
送信機からの電波の指示で受信機に付属のタップからAC100V電源が出力されます。

送信機からの電波の指示で受信機に付属のタップからAC100V電源が出力されます。

※AC100V電源ではなく、無電圧a接点信号出力を出す仕様も制作できます。個別にご相談ください。
白いタップが無くなり受信機内部の端子台から接点信号が出力されます。
接続容量-無電圧a接点出力１点 AC100V/1A

近距離無線式リモコン接点信号オンオフ装置

(利用例)

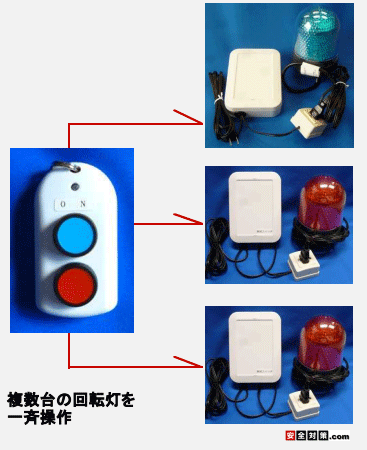

1個のリモコンで複数台の無線式電源オンオフスイッチ+回転灯を一斉にオンオフ操作する事ができます。
※リモコンの外観がが変わっています。
少数の無線リモコンを使って複数台の離れた回転灯を一斉操作できます。

(利用例)

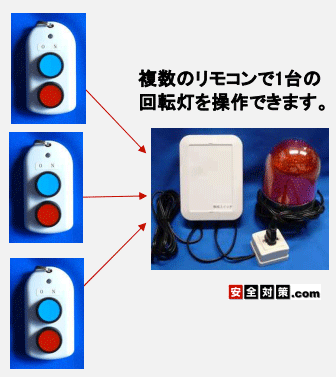

複数個のリモコンで１セットの無線式電源オンオフスイッチ+回転灯を遠隔操作する事ができます。
※リモコンの外観が変わっています。
複数個の無線リモコンを使って１台の回転灯を遠隔操作する事ができます

(利用例)

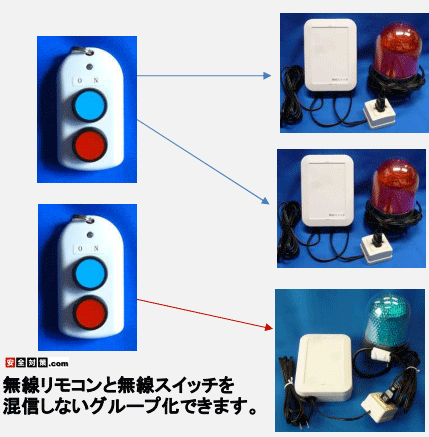

リモコンと無線式電源オンオフスイッチ+回転灯のグループ化。
無線リモコンと無線式電源オンオフスイッチ（受信機）はIDコードを持っていますので、電波の届く範囲内で混信しないグループを作ることができます。
※リモコンの外観が変わっています。
※リモコンと無線スイッチ（受信機）のグループの組み換えも簡単です。
無線リモコンと無線受信機はIDコードを持っていますので電波の届く範囲内で動作グループを作ることができます。

無線リモコンと無線受信機はIDコードを持っていますので電波の届く範囲内で動作グループを作ることができます。

（利用例）

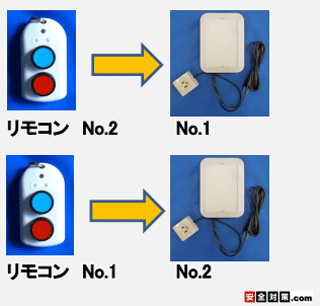

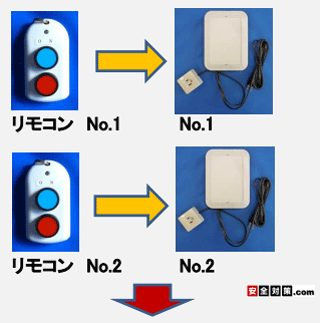

リモコンと無線式電源ON/OFFスイッチ（無線受信機）のグループの組み替え例のイメージ図。
無線式電源ON/OFFスイッチ内部の設定スイッチの操作で簡単にグループを組み替えることができます。
リモコンと無線式電源ON/OFFスイッチのグループの組み替えイメージ図

■直径１００ミリ小型LED表示灯

パトライト社の小型LED表示灯。標準で使用している表示灯、回転灯です。
受信部分の機器に電源ケーブルで接続して作動させます。
外観は同じで、ブザー内蔵の機種とブザーの内蔵されていない機種をお選びいただけます。

黄色LED回転の駆動中の写真

黄色ランプの回転時の写真。

LED光源とブラシレスモータ採用により長寿命を実現。メンテナンス工数を大幅に削減し、長期間安心してご使用いただけます。高所取付で使用される作業車の手配コストや作業工賃の削減に貢献します。

高視認性。新開発のデュアルリフレクタは、2重の反射鏡でLEDの光を効率的に集光。拡張された発光面積により視認性向上。回転灯特有の「走る光」の効果をさらに際立たせます。長寿命化でメンテナンスの心配無要。
ブザーを併用することでより注意喚起が可能です。

パトライト社製回転灯、４色からお選びいただけます

色は４色からお選びいただけます。

ランプ部分のサイズ　直径100ミリ　縦140ミリ
電圧 AC100V
取付方法　3点ボルト足で取り付け金具に取り付けます。

警告音　ブザー内蔵の機種とブザー無しの機種の２種類からお選びいただけます。ブザーの音量は90dbです。
材質（グローブ/ボディ）ポリカーボネート
適合規格　PSE

パトライト社製のブザー内蔵直径100ミリ小型LED表示灯が作動している動画。

弊社の無線受信機にパトライト製回転灯を接続した写真。
回転灯の電源接続部分は電源プラグではなく、受信機内部の電源端子台に電源線を直結した納品例の写真です。
弊社の無線受信機にパトライト製回転灯を接続した写真-受信機内部の電源端子台に電源線を直結した納品例の写真

弊社の無線受信機にパトライト製回転灯を接続した写真-受信機内部の電源端子台に電源線を直結した納品例の写真

回転灯の壁面取付用Ｌ字型ブラケット。回転灯の３点ボルトをブラケットにネジ止めします。その後、壁面にブラケットをネジ止めして固定しします。

回転灯下側に出ている回転灯固定用３点ボルト。壁面固定用ブラケットにボルトを通して固定します。

以下　壁面固定用Ｌ字型ブラケットを表示灯（回転灯）に取り付けた写真。
壁面設置用のブラケットを表示灯、回転灯に取り付けた写真

※ご注意
当機種の回転灯は振動の多い車両などに取付けての利用にはおすすめできません。車載で使用する際は振動に強い別機種でご検討をお願い申し上げます。

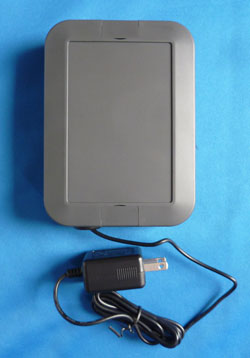

■ 無線中継器（無線送受信機）※必要時

受信機とリモコン操作する位置の間の距離が離れている場合に、
中間に設置して通信距離を伸ばすことができます。
通信距離は各々から平均１０～１５メートルです。
電波は指向性はありませんので、曲がり角を迂回するような設置も可能です。
電源　AC100V(ACアダプター)

屋内専用
サイズ　130㎜×175㎜×45㎜
日本製

電源を入れるだけで動作する機器ですので、システムご注文後に電波の届きにくいリモコンがある場合に後日の追加ご購入でも結構です。

【応用品の納品例-卓上式の無線式ON/OFFリモコン】

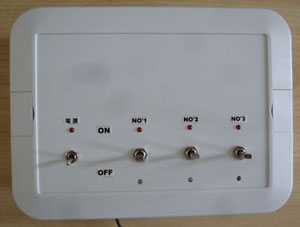

3チャンネル操作用無線送信機の製作例。
No.1～No.3までそれぞれ独立したオンオフ用のトルグスイッチがついています。
トルグスイッチはスプリング付きで通常は真ん中の位置にあります。
受信機も３系統の出力端子が内蔵されます。
卓上式の無線式ON/OFFリモコン

【応用品の納品例-電源ON/OFFスイッチ(受信機）をソーラー電源方式にして製作した例。屋外設置可能です。】
屋外のDC12V電源のパトランプのオンオフ操作をソーラー電源を使って行う場合の製作例です。
接続するパトランプや照明はDC12V電源仕様になります。

ご予算につきましては個別にご相談をさせていただきます。ご注文から納品まで多少お時間をいただきます。
御希望の回転灯の大きさや、１日あたりの回転灯のまわる時間の長さや時間帯（消費電力が変わるため）などを含めてご相談ください。
※外観が変更になる場合がございます。

左：ソーラーパネル、右：無線式電源ON/OFFスイッチ（受信機)

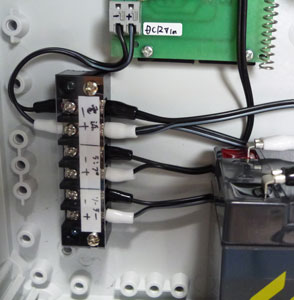

受信機内部には大型バッテリと充電回路を内蔵しています。
ソーラーパネルの大きさの目安、６０センチ×６０センチ程度。

受信機内部の端子台にソーラーパネルと回転灯の電源ケーブルを直接＋ドライバーで固定します。

ソーラーパネル裏側の固定部分。丸いクランプでパイプなどに固定します。
丸まった黒いケーブルがソーラーパネルの電源ケーブル。DC12Vが受信機へ供給されます。

DC12V電源仕様の回転灯を駆動します。省電力型の大型LED回転灯の納品例の写真。

手袋をしたままオンオフ操作のし易い大型の無線式ON/OFF操作リモコンを作れませんか？

ON専用リモコンとOFF専用リモコンを作ることができますか？

貨物を積み込む際にトラックへの前進後進指示を移動式の警報ブザーでできないか検討しております。

展示会場やホールでの利用を考えています。他社の無線機器とは混信はないと考えてよいのでしょうか？

無線式電源ON/OFFスイッチ受信機にLED電灯20Wタイプを3灯使用しても大丈夫ですか？

AC100V電源On/Offをワイヤレス（電波もしくは赤外線方式）で実現するためのツールを探しています。

金属加工工場内での使用になり、近辺に工作機械や溶接設備などがあります。お互いに電波の影響はありませんか？

無線受信機(スイッチ）を金属製の制御盤に入れたいのですが大丈夫でしょうか？

無線式スイッチ（無線受信機）からa接点、b接点を出すことはできますか？

電源工事が難しい場合に無線式電源ON/OFFスイッチの受信機をソーラーパネル型にした場合には何か制約などはありますでしょうか？

祭礼の警備に回転灯を無線スイッチでオンオフ操作できるものを探しています。

据え付け型のボタンスイッチを使用出来ませんか？

リモコンを追加することはできますか？

電気が入ったかどうかを確認する音を出すことはできますか？

【お問い合わせとご予算】
ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変更になる場合がございます。
商品についてのご質問、お見積もりのご依頼、機器構成の変更やご要望、ご相談につきましてはお問い合わせ欄から、お気軽にお問い合わせください。
個別にお見積もりをさせていただきます。お見積もりは無料です。

お問い合わせとお見積もりのご依頼はこちらをクリックしてください。

本製品のご予算

お問い合わせ先
株式会社 LIBERO　(リベロ)
〒937-0811　富山県魚津市三田3507-2
TEL：0765-24-2816
FAX：0765-24-2793
mail:post@anzen-mail.com
会社案内

－当商品の特徴－

信頼性の高い日本製の商品です。外国製商品と異なり修理点検が可能です。
面倒な配線工事は必要ありません。
リモコン、無線スイッチとも複数台での組み合わせでご利用いただけます。
リモコン、無線スイッチのペアリングは互いに登録、抹消ができます。複数セットある場合には組み合わせの変更も可能です。
ご利用に伴う役所への届け出は必要ありません。
受注生産品。屋外での使用、電源種別（AC電源、DC電源）のご要望のご相談も承ります。
お見積もりのご依頼、ご相談は無料にて承っております。

【商品の配送方法】
クロネコヤマトの「宅急便」(ヤマト運輸株式会社)にてお送りさせていただきます。

【お支払い方法のご説明】
宅急便コレクト

お支払い方法は安心のヤマト運輸の代引きサービス（コレクトサービス）をご利用いただいております。

ヤマト運輸の配達員がご自宅や会社に商品に入った荷物をお届けした際に
１．現金払い
２．クレジットカード払い
３．デビットカード払い（銀行のデビッドキャッシュカード）
のうちご希望のお支払い方法をその場でお選びいただけます。

ヤマト運輸の配達員は、荷物をお届けの際にカード端末を持参いたしております。
配達員がお客様に荷物を持参した際にヤマト配達員に指定をしていただければ、現金、クレジットカード、デビッドカードのいずれかの方法で代金をお支払いいただけます。
ヤマト運輸代金引換クレジットカード決済

荷物には上のようなヤマト運輸コレクトサービスのシールが貼られています。

本製品のお見積もり作成のご依頼は無料で承っております。数量の多い場合や仕様変更をご希望の場合、法人様とのお取引につきましてもお取引方法などを個別にご相談をさせていただいております。
