ソーラー電源式遠隔回転灯警告システム(特定小電力無線)の利用例と導入例。応用品のご紹介。

ソーラー電源式遠隔回転灯警告システムの利用例と導入例、ご相談事例、応用品のご紹介。


工事現場において、280m程度離れた場所で回転灯(ソーラー式)を無線により点灯させたいのですが、御社のシステムで対応可能かどうかについてご教授ください。

スピーカー一体型回転灯(ホーンスピーカー型 電子音警報器内蔵タイプ等)を離れた受信機側で作動させたい。工事現場で電源が取れないので、ソーラー電源の防雨構造で検討しています。
→一日あたりの回転灯が作動する時間と頻度、夜間使用もあるかを明示の上、ご相談ください。

自動車テストコース上での交通誘導、ドライバーへの警告の使用を考えています。

無線式で300m先の回転灯をONにする機器を探しています。
内容:無線式で回転灯をONにする機器
無線到達距離 100M以上
受信機の電源DC仕様(ソーラー電源+バッテリー(12V))
受信機からは無線受信時ON信号が出力される
(回転灯&表示器をコントロール)
受信機側のリセットスイッチにて初期に戻る仕様にてお願いします。

機器構成の内容ですが、
送信側は屋内用、電源AC100V仕様
受信側はソーラー電源仕様(DC12V、バッテリ内蔵)+小型回転灯
という機器構成でよろしいと思います。
送信機は、押しボタン式、接点信号入力型式のいずれもOK。
受信機には回転灯の停止リセット用の独立押しボタンユニットを追加することができます。

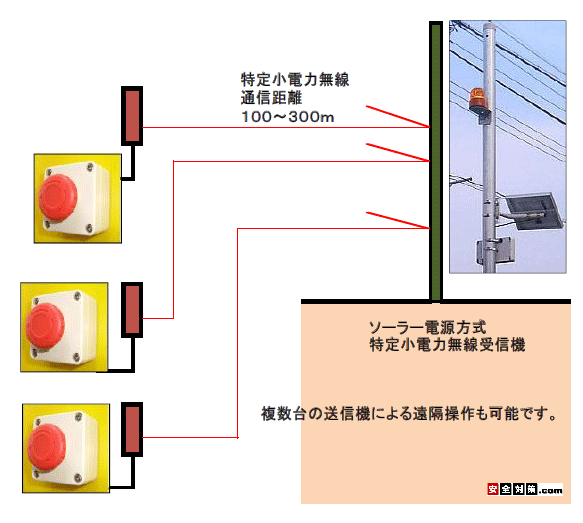

【応用例-複数台の無線送信機+ソーラー式回転灯受信機1台】


複数台の押しボタン送信機でソーラー式回転灯受信機のオンオフ操作をすることもできます。
複数台の押しボタン送信機でソーラー式回転灯受信機のオンオフ操作をすることもできます。
※別系統が複数セットの場合は別途ご相談ください。

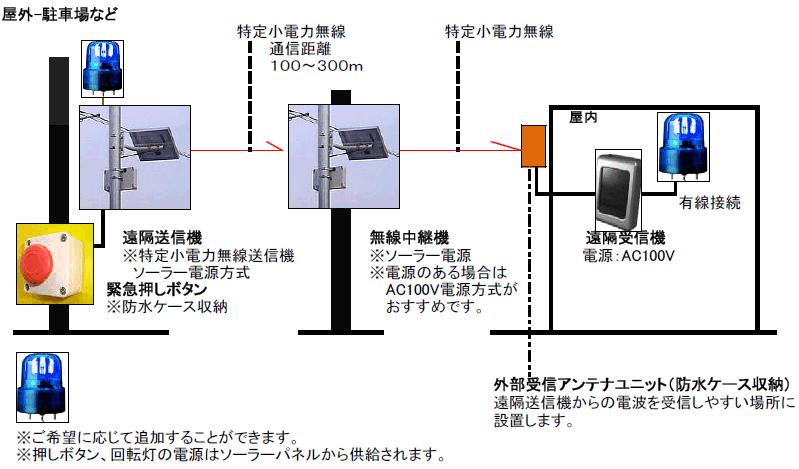

【応用例-緊急ボタンを屋外に設置。ボタン側をソーラー電源で駆動する例です。当システムの反対】


緊急ボタンを屋外に設置。送信側をソーラー電源で駆動します。
駐車場や工場、公園など大きな敷地の中で緊急通報ボタンにご利用いただく運用例です。
電源の無い公園などにボタンを設置する例で、押しボタン送信機の電源は太陽電池を利用します。
緊急ボタンは防雨ケース収納。屋外に取付可能です。
別途お見積もりをさせていただきます。



ソーラー電源方式の中継機を入れて通信距離を延長する例。
緊急ボタンを屋外に設置。送信側をソーラー電源で駆動します。




【応用品の例-受信機の電源をバッテリ式に変更。受信機ケースは防雨ケース。】

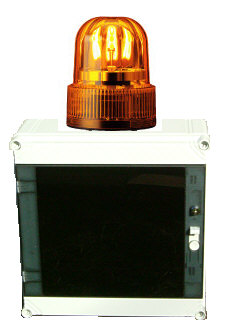

受信機の電源をバッテリ式に変更
受信機の電源を、ケース内に内蔵した充電式バッテリから供給、回転灯を駆動します。
携帯式緊急無線送信機からの電波を受けて、ケース上面に固定の回転灯を駆動します。
電源の無い場所を移動しながらご利用いただけます。
※バッテリの保ち時間は回転灯駆動時間(1日の回転灯の作動頻度など)により変わります。 御相談ください。

受信機の電源をバッテリ式に変更
受信機は事務所などに持ち帰って、専用充電器でバッテリを充電します。

充電口
受信機ケース内の充電口。




【応用品の例-DC24VもしくはDC12V電源仕様の受信機。重機のバッテリなどから電源をとります。】
DC24V仕様の受信機
電源:DC24VもしくはDC12V電源仕様の受信機+回転灯+受信アンテナユニット。
フォークリフトなどの重機に搭載の充電バッテリから電源を供給して回転灯を駆動する仕様の遠隔受信機です。
左から、外部受信アンテナ、受信機本体、回転灯。屋外でも使用出来る防雨ケースを使っています。
価格は下のお問い合わせからお問い合わせください。別途お見積もりをさせていただきます。

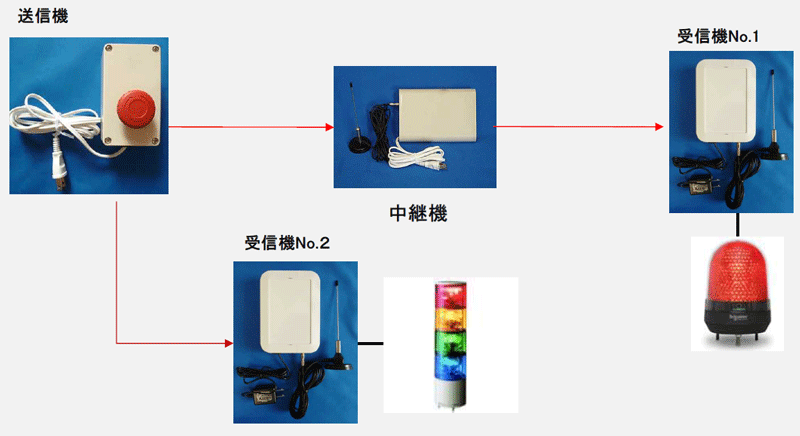

1台の押しボタン送信機から2台の受信機+回転灯を一斉操作するイメージ図。内、受信機1台は中継機を介して電波を受信機まで着信させます。中継機はソーラー電源方式でも製作できます。
1台の押しボタン式特定小電力無線送信機から2台の受信機+回転灯を一斉操作するイメージ図。うち、受信機1台は中継機を介して電波を受信機まで着信させます。



通信環境
利用環鉄筋コンクリートや鉄骨造りなど金属を使った建物内では電波が遮断され、 通信距離が100m以内になる場合があります。
送信機と受信機の間の障害物の有無などの使用環境によって通信距離は変化いたします。
電波は送信機と受信機が同じ建物内のつながった空間ですと届きやすくなります。
送信機と受信機が屋内と屋外の場合、建物自体の壁が電波を遮断する可能性が高くなります。
その場合、独立アンテナを建屋の外に出すなどして電波を受信しやすくする設置方法をご検討ください。
独立アンテナはできるだけ見晴らしのいい場所、大きな工場の場合は天井付近の高い位置に設置してください。
鉄筋コンクリート造りの建物内に送信機、受信機を設置する場合はつながった通路や大きなフロアなど電波が遠くまで飛ぶ空間にアンテナを出すなどして設置してください。
送信機、受信機、アンテナは金属面(壁、鉄骨)直接接着しないようにしてください。送受信感度が下がります。
金属面に機器を設置する場合はプラスチックや木製の台座を間に挟んで10センチ以上は金属面から離してください。
シールドルームや地下室など電波の伝播状況が良くない場所は中継機の御利用をご検討ください。


ソーラー式遠隔回転灯警告システム

据え付け式のボタン送信機の押しボタンを押すと100〜300m離れたソーラー電源の大型回転灯が回転します。
受信機と回転灯はソーラー電源で動きますので設置場所にコンセント(電源)は必要ありません。

受信機と回転灯は防雨仕様です。屋外設置可能です。
駐車場や公園、工場、倉庫などの敷地内の労災防止対策、作業員や車両の誘導に。
工事現場や作業所、トラックやダンプカーの出入り口、駐車場などの屋外でご利用いただけます。 その他、屋外の遊技場、遊園地などで、係員やお客様の誘導システム、警告システムにもご利用いただいております。
