接点信号無線自動伝送システム920MHz帯タイプにパナソニックEK56非常用押釦を接続して利用出来ますか?釦を押すと離れた場所でパトランプやブザーを鳴らすのが希望です。

接点信号無線自動伝送システム-920MHz帯使用タイプへの質問


(回答)

可能です。


接点信号無線自動伝送システム920MHz帯タイプの無線送信機にEK56非常用押釦を繋いだ写真

接点信号無線自動伝送システム920MHz帯タイプの無線送信機にEK56非常用押釦を繋いだ写真。ボタンを押すと電波が送信され、離れた無線受信機側でパトランプやブザーを駆動させる事ができます。

ボタンをリセットして元に戻すと電波は停止します。

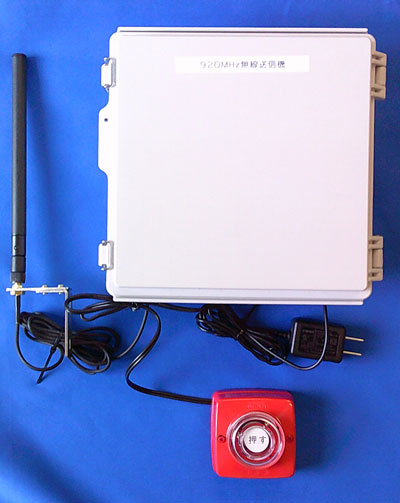

無線送信機とEK56非常用押釦を繋いだ写真


EK56非常用押釦の内部の写真
ボタンの中の@とAに信号ケーブルを使って無線送信機と接続しています。

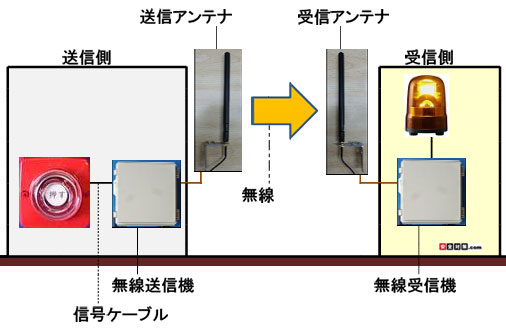

無線送信機にパナソニックEK56非常用押釦を接続して利用する例。
釦が押されると送信アンテナから電波が送信されます。
受信アンテナで電波を受信した無線受信機はパトランプを回転させます。
非常用押釦を元に戻すと、受信機側のパトランプは停止します。
受信機からは接点信号を出力することもできます。

無線送信機にパナソニックEK56非常用押釦を接続して利用する例


(動作)
施設内の建物 パナソニックEK56非常用押釦(非常用押しボタン)
ボタンの中の無電圧a接点出力端子に信号線を接続

信号線 押しボタンと無線送信機の端子は有線信号ケーブルで繋ぎます。

無線送信機
非常用押釦が押されると送信アンテナから電波を送信します。

長距離無線 最長1200m

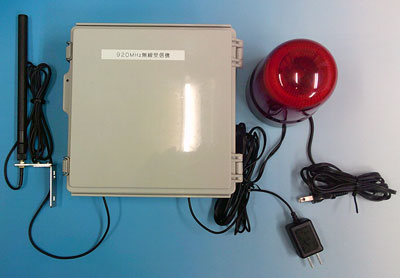

無線受信機+ブザー内蔵パトランプ
離れた事務所、管理棟、守衛室などに設置します。。
電波を受信するとブザー、パトランプが作動します。


商品の詳細なご紹介ページはこちら
商品の詳細なご紹介ページはこちら!

接点信号無線自動伝送システム-920MHz帯使用タイプ

警報盤や測定器、設備からの無電圧接点信号の出力を920MHz帯の電波を使って離れた位置の受信機へ伝送します。

複数接点(無電圧a接点)の無人監視と遠隔監視。

通信距離 屋外見通し環境-最長1200m。

接点信号無線自動伝送システム-920MHz帯使用タイプ

無電圧接点信号が無線送信機の端子台に入力されると受信機へ向けて自動的に無線で伝送します。

電波を受信した無線受信機は接点信号を出力します。

無線発信機の外部入力端子が短絡したら無線受信機の無電圧A接点信号出力がON。短絡中はONのまま維持。

無線発信機の外部入力端子が開放したら無線受信機の無電圧A接点信号出力がOFFになります。

センサーや測定器、警報盤や火災報知器などの設備の遠隔監視。

無線受信機にはパトライトや自動通報装置を追加接続して、周囲への告知や携帯電話などへ緊急連絡もできます。
※オプション品
