電池式の携帯タイプの無線非常スイッチで100〜300m離れた無線式パトランプを作動させます。離れた事務所や待機室、宿直室への緊急連絡などのご利用いただけます。

無線式停電監視自動通報システム(特定小電力無線伝送装置)

設備物件で停電を検知すると自動的に特定小電力無線送信機が離れた管理棟へ無線連絡、
管理棟ではパトランプを駆動して周囲に停電発生異常を報せます。
長距離型無線タイプの緊急自動連絡システムです。-特定小電力無線-

設備物件で停電を検知すると自動的に特定小電力無線で離れた管理棟へ連絡、パトランプを駆動、周囲に異常を報せます。各種警報機の異常監視、工場内の作業機械などの設備の運営効率の向上、省力化、無人化にお役に立てます。

上 別棟どおしの送受信システムのイメージ図。
外部送信アンテナ、外部受信アンテナを使って別棟間の通信をしやすくします。

各種設備装置

電源AC100V(有線接続-遠隔送信機の内部端子台に接続します。)

1.遠隔送信機

特定小電力無線

2.遠隔受信機
ブザーやパトランプを作動します。

工場、倉庫、大型ホール、野球場、テストコース、研究施設、市場、スポーツクラブ
港湾施設、鉄道施設、工事現場など。
受注生産品ですので、屋内での使用、屋外での使用などご要望に応じて仕様のご相談をさせていただいております。

送受信機本体と独立した送信アンテナ、受信アンテナを使って障害物を迂回しながら電波を送受信しやすくできます。
送受信機本体と独立した送信アンテナ、受信アンテナを使って障害物を迂回しながら電波を送受信しやすくできます。



送信機〜受信機までは無線でやりとりしますので、電波の届く範囲で自由に機器の配置を設定できます。
送信機〜受信機-見通し100〜300mまで送信可能です。
途中にに無線中継器を配置して通信距離を延長することも可能です。
信頼性の高い日本国内で開発生産されているシステムです。


本製品の導入に際して役所への届け出や免許などは必要ありません。
そのまますぐにご利用いただけます。

受注生産品ですので屋内での使用、屋外での使用、電源の種別などご要望に応じて仕様のご相談をさせていただいております。








【システムが作動した時の動作イメージ】

発信側
【送信側】
各種機械からの無電圧接点入力
-各種設備-
電源:AC100V

有線接続
停電監視型遠隔送信機
-停電監視型遠隔送信機-

送信機の電源自体が途絶えると 小型内蔵バッテリを使って遠隔受信機へ無線通報します。

内蔵小型バッテリはフル充電で約2時間程度、送信機の機能を維持します。


0.5秒以上の連続した停電状態で発信機が動きます。
※0.5秒間以上に長くするなどの変更も可能です。

電源:AC100V

左 外部送信アンテナユニット
右 停電監視型遠隔送信機


※AC200V電源の場合もご相談下さい。


外部送信アンテナ
付属している外部送信アンテナ。
受信機本体と外部アンテナ(ロッドアンテナ)を接続ケーブルで繋ぎます。接続ケーブルの長さは標準4m。最長10mまで延長する事ができます。
※写真は10mの接続ケーブルとアンテナ。
特定小電力無線
長距離無線 通信距離100〜300m
特定小電力無線
受信側
-監視物件-
【受信側】
遠隔受信機(屋内仕様)とパトランプ
遠隔受信機(屋内仕様)とパトランプ
遠隔送信機からの電波を受信して
回転灯や警報ブザーを作動させます。
送信機側の機械の異常を復旧するまで作動し続けます。

回転灯停止ボタンを追加して、 受信機側の操作で回転灯を一旦停止することもできます。
電源:AC100V仕様


回転灯
ブザー音が不要の場合はブザー無し回転灯をご利用いただくことも可能です。

外部送信アンテナ
付属している外部受信アンテナ。
受信機本体と外部アンテナ(ロッドアンテナ)を接続ケーブルで繋ぎます。接続ケーブルの長さは標準4m。最長10mまで延長する事ができます。
※写真は10mの接続ケーブルとアンテナ。




『送信機と受信機に付属している独立した送信アンテナと受信アンテナのご説明』

独立送信アンテナと受信アンテナのイメージ図
送信機本体と受信機本体と離れた位置に独立したアンテナを設置できます。アンテナの取付位置を調整して電波を遠くまで送受信しやすくできます。電波を遠くまで送受信しやすくできます。送信アンテナと受信アンテナは同形状。


廊下などの遠くまで繋がった空間にアンテナを設置して電波を受信機に届きやすくできます
同一建物内で同一フロアなのに、壁が電波を遮断して電波を受信機に遅れない場合、廊下などの遠くまで繋がった空間にアンテナを設置して、電波を受信機に届きやすくできます。

建物自体の壁に電波が遮断される場合は送信側のアンテナと受信側のアンテナを互いに見通しの利く位置に設置して通信しやすくできます
別棟間で通信する場合。建物自体の壁に電波が遮断されます。送信側のアンテナと受信側のアンテナを互いに見通しの利く位置に設置して通信しやすくできます。

外部独立アンテナ
アンテナの外観。送信アンテナと受信アンテナは形状は同じです。本体とアンテナは有線接続ケーブルで繋ぎます。
接続ケーブルの標準4m。ご要望に応じて最長10mまで伸ばす事ができます。
※上 アンテナと巻いてある接続ケーブルの写真。


独立アンテナの土台にはマグネットベースが付いています
外部アンテナの土台部分。
金属面に接着用の磁石が内蔵されています。
受信機側の受信アンテナも同型です。

独立送信アンテナと独立受信アンテナを相互に目視出来ない位置関係に設置すると通信が不安定になる場合がございます。



-商品内容-
監視物件側に各種設備、発電機、冷蔵庫などと共通の電源を停電監視型遠隔送信機を接続します。停電を感知した送信機は、離れた遠隔受信機へ特定小電力無線で通報します。
最大見通し300m先まで通報が可能です。
遠隔受信機には、各種回転灯(アロー製、パトライト社製など)を接続することができます。
送信機、受信機とも電源はAC100V(家庭用電源)です。
※それ以外の電源の場合もご相談ください。



-追加して使用できる機器-



特定小電力無線中継器(※追加オプション機器-必要時)
遠隔送信機と遠隔受信機の間の通信距離を延長する際に利用します。
運用方法につきましてはメールでお問い合わせください。
電源:AC100V


受信アンテナと送信部(中継機本体)は有線ケーブルでつながっています。
ケーブルの長さ:最長10mまで。
工場などの天井の高い建物の場合、外部アンテナを高い位置に設置すると
電波が遠くまで届きます。

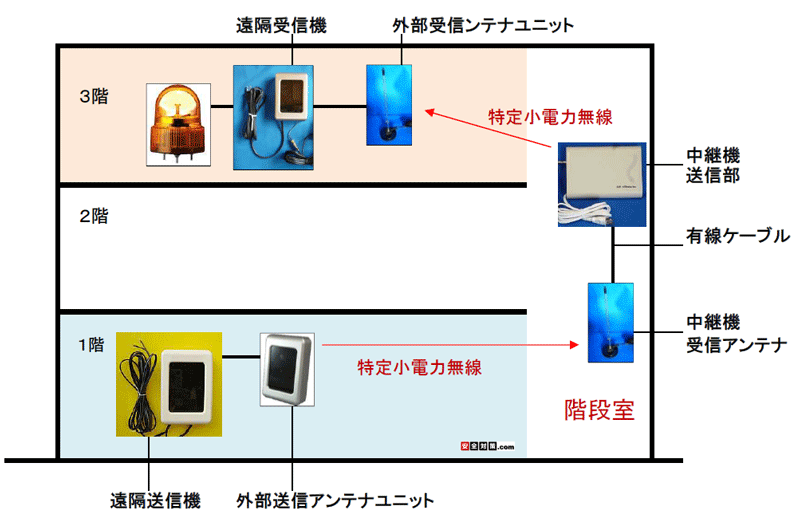

吹き抜けの階段室に中継機を置いて、1階→3階の事務所へ通報するイメージ図。
1階受付→3階の事務所へ通報するイメージ図

※中継機を使う際のご注意
中間に中継機を入れますと、送信から受信までの間に数秒タイムラグが生じる場合があります。



直径100ミリ小型LED表示灯(有線機器)

株式会社デジタル製(前アロー株式会社製)。
モーターレスの回転灯として使用可能でメンテナンスを削減できます。

調節つまみで回転、点滅、フラッシュの閃光パターンを選べます。
調節つまみで回転、点滅、フラッシュの閃光パターンを選べます

光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。 ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65(正方向取り付け時)。
ブザー内蔵タイプの保護特性IP23(正方向取り付け時)。

ブザー内蔵タイプの音量は最大90dB。
外部音量調節ツマミで約70〜90dbの間で調節可能。
保護特性IP23(正方向取り付け時)。
電源はAC100V(家庭用コンセント)が必要になります。

回転灯の色は4色からお選びいただけます
回転灯の色は4色からお選びいただけます。

※取り寄せ品になりますので、納品まで10日前後のご猶予をお願い申し上げます。


アロー社製、パトライト社製などご要望に応じた回転灯の御相談をさせていただきます。
お気軽にお問い合わせください。


1システムで何台の停電監視送信機を監視できるのか?

屋外で使用する場合の無線式停電監視無線システムの個々のサイズが知りたい。




【仕様書】
構成 送信機、受信機、中継機。
特定小電力429.5MHz帯。
無線、特定小電力無線共に、 電波に5桁のデジタルIDコードが重畳されています。
最大チャンネル数は4チャンネル。
送信機(特定小電力無線送信機)
受信機への送信周波数 特定小電力無線
受信機( 特定小電力無線受信機)

無線連絡システムは、送信機と受信機が電波が届く限りどこでも通信できます。
同報機能
1台の送信機から複数台の受信機に一斉に無線連絡できます。
個別連絡機能
送信機と受信機はやり取りする電波の周波数は同じですが、IDコードを含んでいるので混信しないグループ(チャンネル)を作る事ができます。


【お問い合わせとご予算】
ご要望を記入の上、お問い合わせ欄よりお気軽にお問い合わせください。
本製品は受注生産品です。機器構成や運用方法により価格が変更になる場合がございます。
商品についてのご質問、お見積もりのご依頼、 機器構成の変更やご要望、 ご相談につきましてはお問い合わせ欄から、 お気軽にお問い合わせください。
個別にお見積もりをさせていただきます。 お見積もりは無料です。

本製品の問い合わせ、注文、お見積もりのご依頼
お問い合わせとお見積もりのご依頼はこちらをクリックしてください。


本製品のご予算
本製品のご予算

お問い合わせ先
株式会社LIBERO
電話:0765-24-2816
ファックス:0765-24-2793
mail:post@anzen-mail.com
会社案内



−当商品の特徴−
  • 発信機、受信機と独立した外部送信アンテナ、外部受信アンテナを使って障害物を迂回しながら電波を送受信しやすい環境を作ることができます。
  • 電波発信機、受信機とも複数台の組み合わせでご利用いただけます。別チャンネルのセットをご利用いただくことも可能です。
  • 別チャンネルのセットをご利用いただくことも可能です。
  • 発信機、受信機は互いに登録、抹消ができます。複数セットある場合には組み合わせの変更も可能です。
  • ご希望のブザー類、ランプ類、音声アナウンス装置等を受信機、送信機に連動するようにして製作する事もできます。
  • ご利用に伴う役所への届け出は必要ありません。
  • 受注生産品。屋外での使用、電源種別(AC電源、DC電源、ソーラー等))のご要望に応じてカスタマイズのご相談も承ります。
  • 事前に現地で電波の届く距離をチエック出来る簡単なデモ機をご用意できます。
  • 日本国内で開発生産されている商品です。安価な外国製の製品と違い、点検修理が可能です。
  • 本製品は買い取り商品となっております。月々の管理費用は必要ありません。
