大きな回転灯を使った呼び出しボタン。無線式の呼び鈴チャイムを押すと10～15m離れた場所で大型パトランプがタイマーで設定された時間だけ回って担当者や作業員、来客を報せます。交通誘導にもご利用いただけます。
大きな回転灯を使った呼び出しボタン。家庭や会社の玄関、受付に取り付けた無線式呼び鈴を押すと10～15m離れた場所で大型無線パトランプが回転して来客、呼び出しを報せます。
回転灯は予めタイマー設定された時間だけ回転し、その後自動停止します。
（ご利用方法）
耳の不自由な方、難聴傷害の方のご自宅に来客を知らせるワイヤレス呼び出し玄関チャイム。
留守がちの事務所や店舗、病院や診療所などの医療施設の無人受付。
受付、玄関に設置する店員や各種施設の係員の呼び出しボタン。
業務連絡、お客様へのサービスや運営効率の向上と省力化。
工事現場や作業場、工場での作業員、倉庫の係員の呼び出し、誘導、社内の業務連絡、歩行者への注意喚起、労災防止にもご利用いただけます。
ワイヤレス受付コールパトランプです。日本製の商品です。
郵便や宅配便、お客様の訪問を従来のピンポンチャイム音に代わり目立つ回転灯お知らせします。
利用出来る回転灯やパトランプは様々な機種がございます。
ご希望の機種がございましたら個別にご相談ください。
回転灯は工事現場で使用するものと同じ大型のものも使用可能です。
室内の居間や寝室など目につきやすい場所に取り付けます。
回転灯はブザー内蔵タイプもございます。
老人ホーム、介護の現場での緊急呼び出し装置、非常ボタンシステム |
一戸建て住宅、マンション、アパートなどの住居の緊急連絡装置、呼び出しシステム |
ガソリンスタンドの緊急呼び出し装置、非常ボタン、店員呼び出し装置 |
役所、病院、店舗、飲食店の店員の呼び出し、非常ボタン、緊急連絡システム |
低コストのワイヤレスシステムを使って販売現場、製造現場、工場や倉庫などの安全監視や人員の合理化、少数化、仕事の手間や労働力をはぶきます。
信頼性の高い日本製。安価な外国製の製品と違い、点検修理が可能です。
（納品先）
一般家庭、自動車部品製造メーカー、検査会社、繊維会社、スーパー、駐車場運営会社、 建築事務所、仮設住宅、リフォーム建築会社、ITインフラ設備業、
産業機器、物流資材の販売検査校正事業会社、 軽量形鋼、一般構造用鋼管メーカー、JAカントリー
店舗や工場、倉庫など各種施設内での業務呼出に。

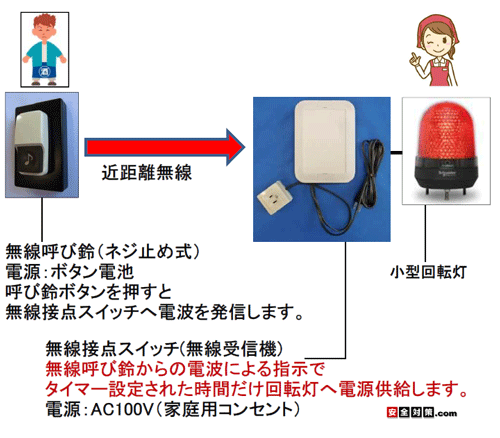

【動作した時の流れ】
|
通信距離10～15m
|
|
無線呼び鈴（無線送信機内蔵）
呼び鈴ボタンを押すとシステム専用の電波を数秒間送信します。
電源：ＣＲ２０３２ボタン電池 １個
電池寿命は待機状態で２年程度です。
ケース取り付け：ネジで壁面等に設置します。
無線送信機内蔵
電波通信距離：平均１０～１５ｍ
簡易防滴ケース、直接雨のかからない場所でしたら屋外にも設置出来ます。
サイズ：横８０×縦１２０×厚さ３０～４０㎜
日本製
呼び鈴の裏蓋をマイナスドライバーで外すと簡単に電池交換できます。
電池はコンビニなどでも購入できます。
ボタン電池CR2032、１個。
※無線呼び鈴は１システム内で複数個で御利用いただくことが可能です。

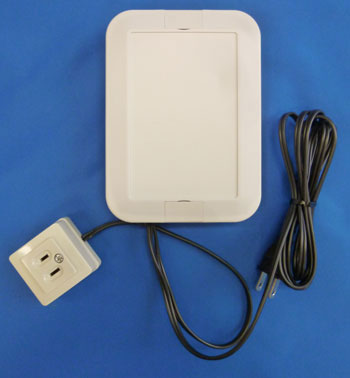

無線スイッチ(無線受信機)
無線呼び鈴からの無線による指示で内部スイッチをオンにし、タイマー設定された時間だけ回転灯にAC100V電源を供給します。
タイマー時間が経過すると電源供給は止まり、回転灯も自動停止します。
回転灯は１台接続できます。
※複数台をご希望の方はご相談ください。
パトランプ（回転灯）と一緒に居間などの目につきやすい場所に設置します。
回転灯がまわる時間を設定するタイマー回路(固定式)が内蔵されています。
呼び鈴を１回押すと、予め設定された時間だけ回転灯を回します。
タイマー時間の長さは固定式です。出荷の際に設定を行います。
タイマー時間の設定可能の幅
１秒間～10分間
※ご注意 タイマー時間は長くなると回転時間に多少の誤差が発生します。

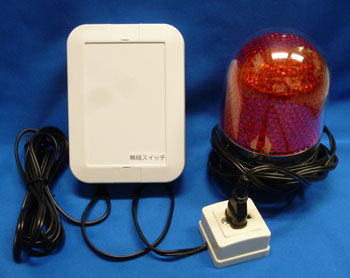

小型LED回転灯を接続した写真。
白いタップからLED回転灯にタイマー設定された時間だけ電力を流します。
無線呼び鈴～無線スイッチまでの電波通信距離１０～１５ｍ
通信距離は建物構造など設置環境により変わります。
電源ケーブルの出ている面を下向きにして壁面にネジで設置してください。
電源：ＡＣ１００Ｖ（家庭用コンセント）
※現在はACアダプターの仕様に変更になっています。電源端子台方式への改造も可能です。ご相談ください。
最大接続容量：タップの接続容量１００Ｗ
ブザーは無し。
１台の無線スイッチで呼び鈴は複数個をご利用いただけます。 内部のディップスイッチの操作で呼び鈴の新規追加登録、削除を行うことができます。
サイズ ：１１０×１５０×４０ミリ（タップ、電源線は含みません。）
重量：約１３０ｇ
日本製
※上の写真のケースは屋内用ですが、あらかじめ防雨ケースを使った屋外でも使える仕様の無線接点スイッチも 製作可能です。ご予算は下記のお問い合わせ欄からお問い合わせください。
※AC100V電源出力ではなく、無電圧a接点信号出力を出す仕様も制作できます。個別にご相談ください。接続容量-無電圧a接点出力 AC100V/1A。
以下のような特殊な回転灯ご利用の場合。
直径１００ミリ小型LED表示灯
パトライト社の小型LED表示灯。標準で使用している表示灯、回転灯です。
受信部分の機器に電源ケーブルで接続して作動させます。写真は電源プラグを使った接続タイプ。
外観は同じで、ブザー内蔵の機種とブザーの内蔵されていない機種をお選びいただけます。
黄色ランプの回転時の写真。
LED光源とブラシレスモータ採用により長寿命を実現。メンテナンス工数を大幅に削減し、長期間安心してご使用いただけます。高所取付で使用される作業車の手配コストや作業工賃の削減に貢献します。
高視認性。新開発のデュアルリフレクタは、2重の反射鏡でLEDの光を効率的に集光。拡張された発光面積により視認性向上。回転灯特有の「走る光」の効果をさらに際立たせます。長寿命化でメンテナンスの心配無要。
ブザーを併用することでより注意喚起が可能です。
色は４色からお選びいただけます。
ランプ部分のサイズ 直径100ミリ 縦140ミリ
電圧 AC100V
取付方法 3点ボルト足で取り付け金具に取り付けます。
警告音 ブザー内蔵の機種とブザー無しの機種の２種類からお選びいただけます。ブザーの音量は90dbです。
材質（グローブ/ボディ） ポリカーボネート
適合規格 PSE
パトライト社製のブザー内蔵直径100ミリ小型LED表示灯が作動している動画。
弊社の無線受信機にパトライト製回転灯を接続した写真。
回転灯の電源接続部分は電源プラグではなく、受信機内部の電源端子台に電源線を直結した納品例の写真です。
回転灯の壁面取付用Ｌ字型ブラケット。回転灯の３点ボルトをブラケットにネジ止めします。その後、壁面にブラケットをネジ止めして固定しします。
回転灯下側に出ている回転灯固定用３点ボルト。壁面固定用ブラケットにボルトを通して固定します。
以下 壁面固定用Ｌ字型ブラケットを表示灯（回転灯）に取り付けた写真。
※ご注意
当機種の回転灯は振動の多い車両などに取付けての利用にはおすすめできません。車載で使用する際は振動に強い別機種でご検討をお願い申し上げます。
【利用例】

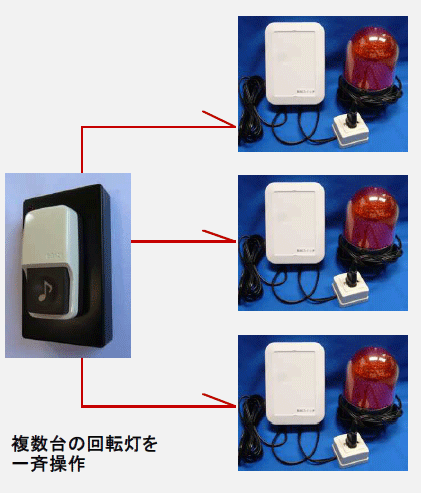

1個の無線呼び鈴で複数セットの離れた回転灯を一斉操作する事ができます。無線スイッチ+回転灯のセットは後日追加することもできます。
【利用例】

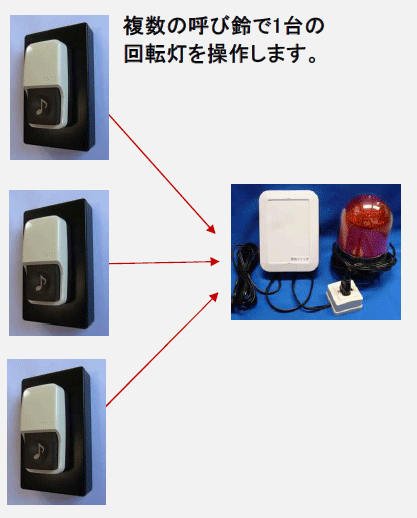

複数の無線呼び鈴から１台の回転灯をオン操作する事ができます。呼び鈴は後日追加することもできます。
【利用例】

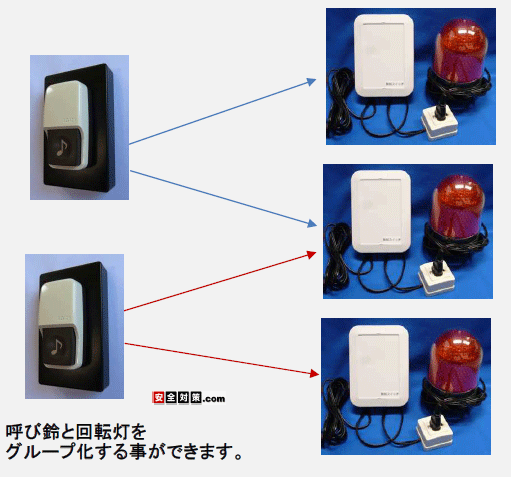

無線呼び鈴と回転灯のグループ化。
無線呼び鈴と回転灯（受信機）はIDコードを持っていますので、電波の届く範囲内で動作グループを作ることができます。
※無線呼び鈴と無線スイッチのグループの組み換えも簡単です。
【利用例】

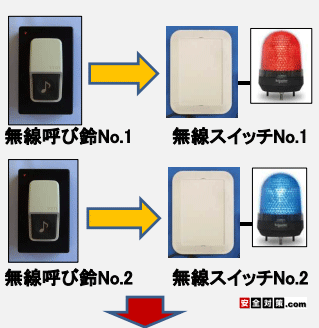

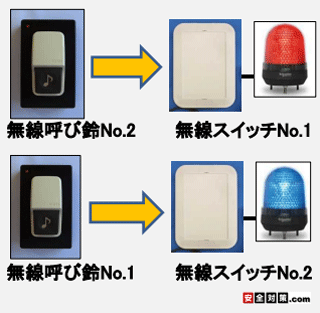

無線呼び鈴と無線スイッチ+回転灯のグループの組み替え例のイメージ図。
無線スイッチ内部の設定スイッチの操作で簡単にグループを組み替えることができます。
無線中継機（※追加オプション機器）
電波の届く距離を伸ばしたり、壁などの電波を遮断する途中の障害物を避ける迂回ルートを設定したりするために利用する機器です。電波発信側機器と受信側機器の間に配置します。
各々の機器から１０～１５ｍ以内で利用できます。見通しのいい空間ですと電波の届く距離は約２倍にすることができます。
電波は指向性はありませんので、曲がり角や障害物を電波が迂回しながら通すようなご利用法方も可能です。
電源はAC100V。家庭用電源ACアダプター。
中継器の増設は１セットで２台（No.1、No.2）までです。
※中継機のご利用をご検討の場合はご相談ください。
（中継機の利用例）

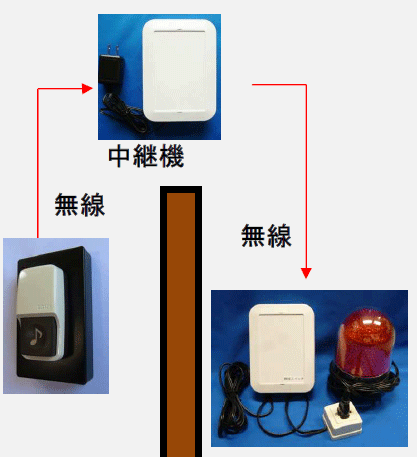

無線呼び鈴から発信される電波を遮断物を避けて受信側の無線スイッチ＋パトランプまで流す電波の迂回ルートをつくるイメージで中継機を配置します。
無線中継機は電源を入れるだけで動作する機器ですので、商品導入後に電波の届きにくい現象がでた場合、後日の追加ご購入による導入も可能です。
本製品専用の電波を中継すると側面の赤色LEDがチカチカ点滅します。
（中継機の利用方法）

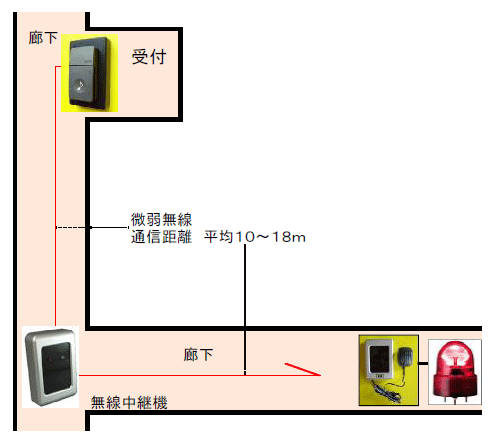

同一建屋内で電波が届きにくい場合の例。建物の壁が電波の遮断物に。
中継機を１台使って廊下の曲がり角の電波の流れを改善するイメージ図。電波は指向性がありませんので、曲がり角を迂回して通信することも可能です。
（中継機の利用例）

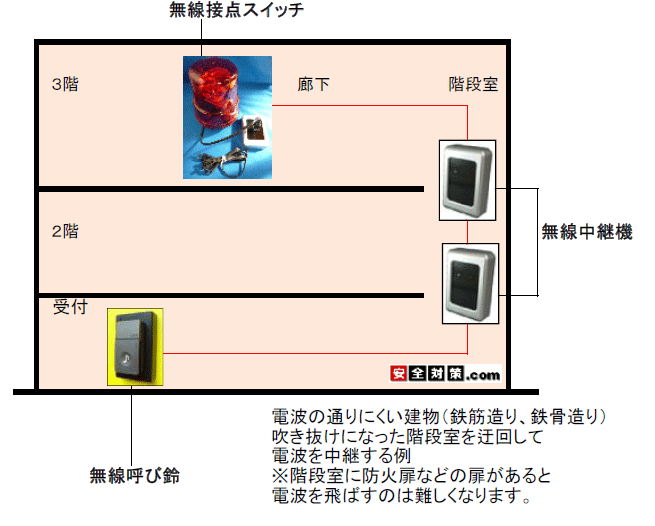

呼び鈴と無線スイッチの位置関係に階差がある場合は電波が届きにくくなります。
上下吹き抜けの階段室に中継機を設置して、上下の通信距離を改善させる設置イメージ図。
以下のような特殊なパトランプを利用することもできます。ご相談ください。
ホーンスピーカ一体型音声合成回転灯
ランプが回転しながら音声アナウンスを流します。
パトライト社製。
ランプが回転しながら、予め登録された音声アナウンスを流します。
大型ホーン。
音量は大音量の105デシベル～0デシベルまで内部の音量調節つまみで調節できます。
カラー 赤 黄 緑 青
グローブ ･耐候性、透光性に優れたアクリル樹脂
低音を重視した設計で、耳にやさしい音質です。
防滴構造のため屋外でも使用できます。
納期にお時間をいただく場合がございます。

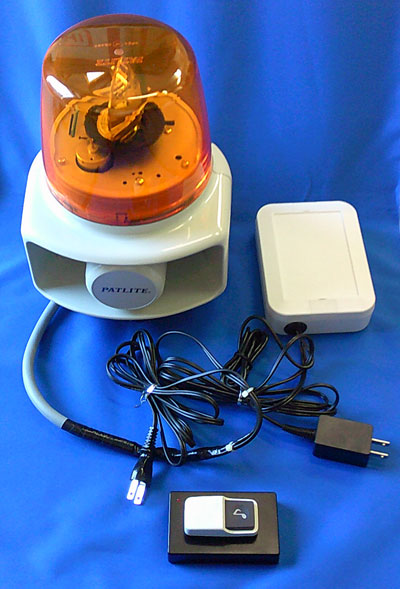

ホーンスピーカ一体型音声合成回転灯を無線式呼び鈴回転灯システムにセットした製作写真。
（予めご用意されている音声アナウンスの例-１つを選択）
車が出庫します。ご注意ください。
車が出入りします。ご注意ください。
運転します。付近の人は注意してください。
異常が発生しました。点検してください。
危険です。立ち入り禁止区域内で作業しないでください。
※お客様のご希望のオリジナル音声アナウンスのご相談も承ります。
【車が出入りします。ご注意ください。】の合成音声を流しながら回転する回転灯の動画
【車が出入りします。ご注意ください。】の音声アナウンスが10回繰り返されてから自動停止する納品例の動画。
無線受信機とホーンスピーカ一体型音声合成回転灯をつないだ写真。信号線で接続します。
各種警報機や無線受信機と信号線で接続します。回転灯側も電源が必要になります。
レンズの中に0デシベル（無音）から105デシベルの間で音量を調節できるつまみがついています。
ホーンスピーカ一体型音声合成回転灯の壁面固定用L字型金具。
ホーンスピーカ一体型マルチ電子音回転灯
ランプが回転しながらメロディを流します
無線受信機に接続して駆動することができます。
パトライト社製。
ランプが回転しながら、予め設定されたメロディを流します。
大型ホーン。 音量は大音量の105デシベル～0デシベルまで内部の音量調節つまみで調節できます。
カラー 赤 黄 緑 青
グローブ ･耐候性、透光性に優れたアクリル樹脂
防滴構造のため屋外でも使用できます。
ランプ部分の直径162ミリ、台座部分の直径約200ミリ
使用温度 -20～+50度
重量 約2キロ
定格電圧：AC100V
納期にお時間をいただく場合がございます。
（流すことが出来る警告音やメロディの例）
ブーブー
プルル
カンカン
パララ
ピーポピーポ
ピポパポピポパン
ピロロン
ピピピン
プルル+カンカン
列車通過音
エリーゼのために
ロンドン橋
ホルディリディア
メリーさんの羊
草競馬
かっこう
村のかじや
静かな湖畔
禁じられた遊び
カチューシャ
大きな古時計
ララサンシャイン
宇宙戦艦ヤマト
負けないで
ロッキーのテーマ
夜空ノムコウ
愛は勝つ
TRUTH
ガッツだぜ！！
各種警報機や無線受信機と信号線で接続します。回転灯側も電源が必要になります。
レンズの中にある0デシベル（無音）から105デシベルの間で音量を調節できるつまみがついています。
|
受信機の無線接点スイッチのタイマーは時間変更(調整)ができる仕様は可能でしょうか？
工場内での使用を考えています。回転灯の作動を確認後に作業員が回転灯を停止する停止用無線呼び鈴はありませんか？
回転灯の電源ケーブルは何ｍ程付属していますか？
同一の無線呼び鈴システムをもう１セット追加購入して同じ場所で使用しても混信しませんか？
無線呼び鈴から無線スイッチ（回転灯を動かす受信機）まで電波が届きにくい場合はどうしたらよいのですか？
鉄筋コンクリート住宅（RC構造)で呼び鈴から回転灯まで電波は届きますか？
