無線式呼び鈴回転灯システムの利用例と導入例。ご相談例。応用品のご紹介。

無線式呼び鈴回転灯システムの利用例と導入例、ご相談例、応用品のご紹介。



倉庫で車両整備等する為、機械音で来客に気がつかない為、購入を考えています。貴社の無線呼び鈴に大型のパトライト製ホーンスピーカーを繋いで使用しようと考えています。
→受信機でホーンスピーカーを鳴動させることもできます。ご希望のスピーカーの機種を明記の上、ご相談ください。

物流倉庫入り口にスイッチを設け入庫、出庫で来た方がボタン押下で倉庫内(約20m先)でブザー(倉庫内作業音考慮)及び回転灯で来訪を知らせたい。

以下のような呼び鈴システムは作れるでしょうか?
受付で呼び鈴を押す(通知先は3カ所)
通知先3カ所のパトランプが光り、メロディーが流れる。
通知先が確認してスイッチを押し、パトランプをOFFにする。
→可能です。
停止用の呼び鈴のご利用、もしくは無線スイッチ(受信機)に手動の停止ボタンを増設する事もできます。

車の整備工場ですがお客様の受付と誘導、事務所間の連携として導入を検討しています。受付には4つの机がありそれぞれに専門スタッフを配置しています。そこで呼び鈴スイッチを4台設置し、受信機+パトライト2セットといった運用設置は可能でしょうか?

レストランの厨房からホール各所に、料理ができるから取りに来る用意をしろ、という警告を出します。
スイッチは厨房に1か所。チャイム付回転灯はホールに2か所の予定です。見積もりやアドバイスをお願いいたします。

福祉用具販売の会社です。利用場所は一般家庭で、使用用途は聴覚障害の方の家庭で使用。玄関でスイッチを押しパトランプで本人に知らせたいと考えています。

呼び鈴の替わりにキノコ型ボタンを使用できませんか?

キノコボタンタイプの移動式リモコンスイッチ
直径74ミリのキノコ型ボタンを使った製作例。
キノコボタンは、押してから手を離すとボタンはスプリングで元に戻ります。
電源:単三電池2本の移動式。
キノコボタンが押されると約2秒間、受信機に向けて電波を発信します。
ボタンの直径40ミリ程度の小型キノコボタンリモコンスイッチも製作できます。
価格は別途ご相談下さい。



パトランプ起動用の呼び鈴と停止用の呼び鈴をセットにしたシステム。

応用品の納品例。パトランプ起動用と停止用の呼び鈴をセットに追加した無線式呼び鈴回転灯システム
1.呼び鈴1-パトランプをON用
2.呼び鈴2-パトランプをOFF用
3.無線スイッチ(受信機、タイマー内蔵)+パトライト

パトランプ回転中(タイマー時間中)にOFF用の呼び鈴を押すとパトランプは強制停止します。
無線スイッチ(受信機)はプログラム変更が必要となります。改造費用は別途お見積もりをさせていただきます。
※現在は無線スイッチの外観が若干変わっています。



呼び鈴と無線接点スイッチは独自IDコードで管理されています。
同一フロア内でグループ化した複数セットの呼び鈴のセットを御利用いただくことも可能です。混信はありません。
同一フロア内でグループ化した複数セットの呼び鈴のセットを御利用いただくことも可能です。混信はありません。

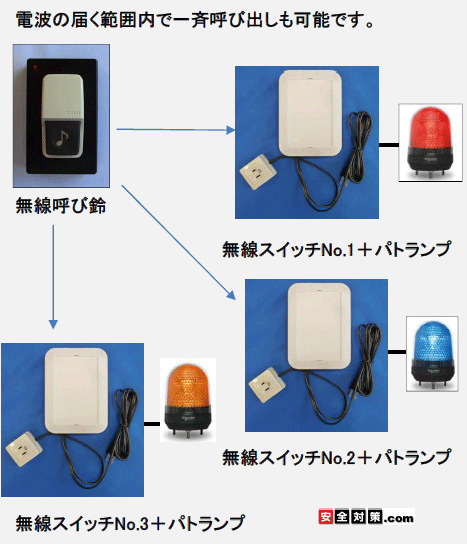

一つの無線呼び鈴で3台のパトランプを一斉に回転させるイメージ図。
無線スイッチまでの電波が届く範囲内で複数台のパトランプを一斉操作できます。
回転灯が作動する時間は受信機側で設定しますので、回転時間の異なるランプを複数設置する事もできます。
(例)無線スイッチ+回転灯2セットを1階。もう1セットを2階に設置。
一つの無線呼び鈴で3台のパトランプを一斉に回転させるイメージ図

無線スイッチはAC100V電源出力ではなく、無電圧a接点信号出力を出す仕様も制作できます。個別にご相談ください。
内部の端子台から接点信号が出力されます。写真は信号線を取り付けた写真。接続容量-無電圧a接点出力 AC100V/1A


無線送信機(※上の呼び鈴の替わりに使用します。応用品です。)
携帯リモコン操作式タイマー付き回転灯 システム用無線送信機
付属のリード線に無電圧接点信号が、入ると無線スイッチ(受信機)に向けて電波を約2秒間送信します。
無線スイッチは電波を受けると動作を開始します。
入力信号は無電圧a接点もしくはb接点、ご希望のタイプをお選びください。
※緑色のコネクタは付属していません。
電源:CR2032ボタン電池タイプ、電池寿命は2年程度です。
無線送信機内蔵
電波通信距離:平均10m〜18m 屋内用ケース

以下のようなACアダプター電源方式の無線送信機もあります。
ケース内に接点信号入力容用の端子台が内蔵されています。
携帯リモコン操作式タイマー付き回転灯シ ステム用無線送信機
無線送信機のACアダプターにコンセントから電源が供給されると、約2秒間電波を発信する仕様も製作できます。ご相談ください。



無線式呼び鈴回転灯システム-ピンポンチャイム音に代わり回転灯お知らせします。
受付の呼び鈴を押すと10〜18m離れた場所でパトランプが回転します。
耳の不自由な方に。 玄関のチャイムを押すと屋内の離れた場所で数十秒間、回転灯を回して来客を報せます。 玄関の呼び鈴と回転灯との無線通信距離は平均10m〜18mです。
店舗や事務所、工場、介護保険施設などでの業務用の呼び出しにもご利用いただいています。

無線式呼び鈴回転灯システム-ピンポンチャイム音に代わり回転灯お知らせします。
