無線式遠隔通報型非常ボタンシステムの外部送信アンテナユニットのケーブル10mが記載されていますがこれのイメージ写真を教えて下さい。

無線式遠隔通報型非常ボタンシステムへの質問と回答


(以下 ご質問への回答)

遠隔送信機一式の外観写真。
以下の部分がそれぞれ10mの有線ケーブルでつながっています。


左側の小さなケース-外部送信アンテナユニット
※長距離無線を送信する部分。現在はロッドアンテナに変更になっています。


右側の大きな箱-遠隔送信機本体
※近距離無線(微弱無線)の押しボタンの電波を受信します。

外部送信アンテナユニットと特定小電力無線遠隔送信機をケーブルでつないだ写真
外部送信アンテナユニット〜遠隔送信機
左型の小型のケースが送信アンテナユニット、右側の白いケースが遠隔送信機になります。

送信アンテナユニットの大きさは、たばこの箱を二回りほど大きくした感じです。
上の外部送信アンテナユニットと下の外部受信アンテナをお互いに見える位置に設置すると電波を送受信しやすくなります。

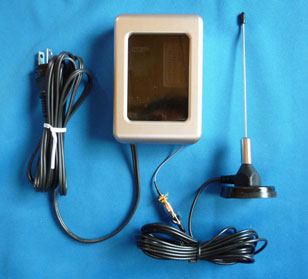

遠隔受信機の外観写真。
遠隔受信機〜外部受信アンテナユニット
遠隔受信機〜外部受信アンテナユニット
外部受信アンテナユニットはロッドアンテナ型です。
ロッドアンテナタイプは屋内屋外兼用タイプです。
アンテナの土台部分はマグネットベース付きですので磁石で接着することができます。
受信機とアンテナを結ぶケーブルは、アンテナの土台部分に付いている4mか、6m延長ケーブルを追加して合計10mの長さにするかのどちらかとなります。
※2015年1月現在

ご紹介ページはこちら!

無線式遠隔通報型非常ボタンシステム(特定小電力無線)

緊急呼び出し用の押しボタンを押す電波を送信。 数百m離れたや受信機ではパトランプやブザーの鳴動、もしくは接点信号の出力を行います。 長距離型無線の緊急呼び出し装置、ワイヤレスの呼び出し装置です。

工場内での一人作業中の緊急連絡と労災防止対策。工場での担当者呼び出し装置、倉庫、スポーツクラブ内での緊急連絡、 大型ホール、野球場、 駐車場、大学、研究施設、市場、港湾施設、鉄道施設、役所、工事現場など様々な場所でご利用いただいております。

受注生産品ですので屋内での使用、屋外での使用、 ソーラーパネル方式など電源の種別などについてのご要望のご相談をさせていただいております。

   無線式の緊急呼び出しボタンを押すと数百m離れたや受信機側でパトライトやブザーの鳴動
