台の送信機で3接点監視,接点毎に別の回転灯受信機を駆動できますか？

リレー接点監視無線自動通報装置への質問と回答

1台の送信機で3接点（複数接点）を監視し、接点信号が入力されると電波を発信し、、3台の内の別々の色のパトランプを受信機で回転させることはできますか？

（以下　ご質問への回答）

可能です。

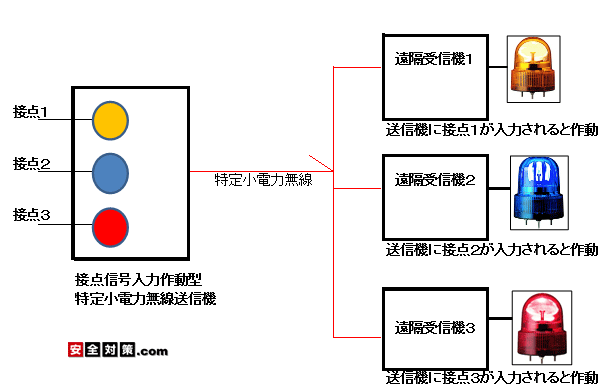

1台の送信機で3接点信号を監視。それぞれの接点信号に割り振られた3台の内1台の無線受信機＋回転灯が駆動します

上のイメージ図のような機器構成も可能です。
1台の送信機で3接点信号を監視。それぞれの接点信号に割り振られた3台の内1台の無線受信機＋回転灯が駆動します。

１台の送信機に接点信号入力端子を３個を設け、信号が入ると３台の受信機に向けて電波発信が行われます。
電波を受けた受信機側では１～３番のそれぞれの接点端子の信号入力に割り振られた無線受信機＋回転灯が反応し駆動します。混信はありません。

接点１→受信機１
接点２→受信機２
接点３→受信機３

送信機側で入力された接点信号が停止すると、受信機側の信号出力と回転灯もそれぞれ個別に停止します。

３点入力の端子台の例。

色による識別用に段積み方式のタワー式表示灯や積層式回転灯を使用することもできます。
個別にご希望の呼び出し装置の運用方法をご相談下さい。

詳細な内容は以下の商品名をクリックしてください。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

無線送信機は各種設備や警報盤から出る接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送します。

無線受信機は電波を受信すると、自動的に接点信号出力を行ったり、様々な機種の回転灯を作動させて送信機側の接点信号異常を知らせます。

電波の通信距離　100～300m

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機、受信機とも独立したアンテナが付属しています。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。
受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。

各種のセンサーや警報機の発報を離れた場所のパトランプやブザー、メロディ、音声アナウンスを作動させて知らせる。

1.送信機
接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。
内部には以下のような接点信号入力用端子台が内蔵されています。
※ワンタッチ端子台を使用しています。
送信機に内蔵された入力端子台

送信機の接点入力端子と各種設備や警報盤、センサーの接点信号出力端子を信号ケーブルで接続します。

2.受信機
送信機からの電波を受信すると、内部端子より自動的に接点信号出力を行います。
受信機に内蔵された出力端子台

回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。

(利用方法のご紹介)
分析機器が警報アラームを発したときにパトランプを回転させる。
設備トラブル信号が出たら、離れた受信機へ送信して警報を出したい。
水位計、流量計、停電、故障の警報盤の接点信号を受けてパトランプを回したい。
工場の漏電信号、火災警報器の信号を守衛室へ送信する無線装置を検討しています。
高架水槽の給水信号（フロートスイッチ）の無人監視。
火災報知器の警報を自動的に離れた場所に知らせたい。
シーケンサーの接点出力警報を約100ｍ離れた場所へ送りたい。
ポンプの故障の遠隔監視。
ビニールハウスの温度、湿度、空調機、ボイラー異常の無人監視。
