接点信号無線自動送信機と受信機はお互い見えていないと通信できませんか？

リレー接点監視無線自動通報装置への質問と回答

接点信号の警報をワイヤレスで転送したいと考えています。
送信機と受信機はお互い見えているぐらいでないと通信できませんでしょうか。
多少電波の回りこみで使える可能性はあるでしょうか？
送受信機は対向させておく設置で無いと駄目でしょうか？

（以下　ご質問への回答）

送信機の電波自体に指向性はありません。

ただし、送信機と受信機の間で壁がある、部屋が異なるなどでお互いに見通しが利かない位置関係になる場合が電波が届きにくくなります。

本製品は、送信機と受信機が別の部屋にある場合などで、取付位置の関係で送信機から受信機がお互いに見えない位置関係になる場合、それぞれの外部アンテナを少し離れた位置に取り付けて、送信側と受信側のアンテナ同士が見通しの利く状位置に設置できれば通信環境のよい状態で設置できます。
外部アンテナ付属の特定小電力無線送信機と受信機

天井の高い大きな工場の場合、アンテナを天井付近に設置したり、廊下や階段室などの大きな空間や吹き抜けた空間にアンテナを出すと、電波を迂回するようにして遠くまで電波が届きやすくなる場合があります。

互いのアンテナが目視出来る位置に設置するのがベストの位置関係です。
互いのアンテナが目視出来る位置に設置するのがベストです

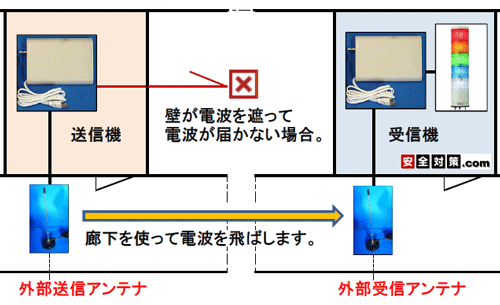

屋内の場合、部屋と部屋の間に他の部屋が挟むために電波が届きにくい状況の場合、つながった廊下(共用部など)を介して電波を遠くまで飛ばすことができます。
廊下などの空間を利用して通信するイメージ図

部屋と部屋の間に他の部屋が挟むために電波が届きにくい状況の場合、つながった廊下(共用部など)を介して電波を遠くまで飛ばすことができます。

別棟間の通信。送信機付属のアンテナと受信機付属のアンテナが目視出来る位置関係。
別棟間の特定小電力無線の通信

詳細な内容は以下の商品名をクリックしてください。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

無線送信機は各種設備や警報盤から出る接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送します。

無線受信機は電波を受信すると、自動的に接点信号出力を行ったり、様々な機種の回転灯を作動させて送信機側の接点信号異常を知らせます。

電波の通信距離　100～300m

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機、受信機とも独立したアンテナが付属しています。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。
受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。

各種のセンサーや警報機の発報を離れた場所のパトランプやブザー、メロディ、音声アナウンスを作動させて知らせる。

1.送信機
接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。
内部には以下のような接点信号入力用端子台が内蔵されています。
※ワンタッチ端子台を使用しています。
送信機に内蔵された入力端子台

送信機の接点入力端子と各種設備や警報盤、センサーの接点信号出力端子を信号ケーブルで接続します。

2.受信機
送信機からの電波を受信すると、内部端子より自動的に接点信号出力を行います。
受信機に内蔵された出力端子台

回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。

(利用方法のご紹介)
分析機器が警報アラームを発したときにパトランプを回転させる。
設備トラブル信号が出たら、離れた受信機へ送信して警報を出したい。
水位計、流量計、停電、故障の警報盤の接点信号を受けてパトランプを回したい。
工場の漏電信号、火災警報器の信号を守衛室へ送信する無線装置を検討しています。
高架水槽の給水信号（フロートスイッチ）の無人監視。
火災報知器の警報を自動的に離れた場所に知らせたい。
シーケンサーの接点出力警報を約100ｍ離れた場所へ送りたい。
ポンプの故障の遠隔監視。
ビニールハウスの温度、湿度、空調機、ボイラー異常の無人監視。
