接点信号が無線送信機に入力されると無線伝送が始まり、受信機から接点信号出力が行われます。接点信号入力が止まると受信機の接点信号出力も自動停止します。設備の無人監視による省力化に。免許不要。独立アンテナで良好な通信環境を作ることが可能です。
リレー接点監視無線自動通報システムで利用できるオプション機器のご紹介-ご利用をご希望の際はご相談ください。
送信機と受信機の停電対策用の小型バッテリを組み込んで製作する事ができます。
6P型ニッケル水素電池を使用します。以下が小型バッテリの保ち具合の目安となります。新品電池でフル充電状態の例です。
１．送信機
連続電波送信 約１時間
※送信機は電波を発信するときだけ電力を使用します。
２．受信機
待ち受け状態を維持するために常時電力を消費し続けます。
電波を受信しない待機状態 約２時間
電波を受信した状態
接点信号出力のみ 連続約１時間接点信号を出力できます。
７５デシベル内蔵電子ブザー鳴動＋接点信号出力
連続約１０分程、接点信号出力とブザーを駆動できます。
直径１００ミリ小型LED表示灯（有線機器-受信機、送信機に接続して使用できます。）
リレー接点監視無線自動通報装置の受信機、もしくは送信機に接続して利用できます。
※送信機に接続する場合→電波送信中は点滅する、などの利用法。
標準的な一般によく利用されているサイズの回転灯です。
株式会社デジタル製(前アロー株式会社製)。
調節つまみで回転、点滅、フラッシュの閃光パターンを選べます
光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。 ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65（正方向取り付け時）。
ブザー内蔵タイプの保護特性IP23（正方向取り付け時）。
ブザー内蔵タイプの音量は最大９０ｄＢ。
外部音量調節ツマミで約７０〜９０ｄｂの間で調節可能。
保護特性IP23（正方向取り付け時）。
電源はAC100V(家庭用コンセント)が必要になります。
回転灯の色は４色からお選びいただけます。
受信機と回転灯の接続方法の例
受信機内部の端子台に回転灯の電源ケーブルや信号線を接続してしっかりと固定します。
接続部の穴の上にある白い長方形の押しボタンを細身のドライバーで押し込みます。ボタンを押し込んでいる間に回転灯の電源ケーブルの先端を、丸い穴の奥までしっかり差し込んでからボタンを放すと電源ケーブルが固定されます。
細身のドライバを使うと作業がしやすいです。同様にもう一本の電源ケーブルも固定します。
電源ケーブルに左右の極性はありません。※AC電源の場合。
※回転灯は全て手取り寄せ品になります。標準的な回転灯の弊社への入荷は１０日前後となります。機種や色によっては２，３週間前後のご猶予をお願い申し上げます。
メロディアラーム電子音内蔵電球回転灯（※取り寄せ品-価格は別途お問い合わせください。※追加オプション機器）
受信機に接続してご利用いただくことができます。
株式会社デジタル製(前アロー株式会社製)。
リレー接点監視無線自動通報装置の特定小電力無線受信機に接続して利用できます。
防雨構造、屋外設置可能。
１０５デシベル大音量。 内蔵ボリュームつまみで０（無音）〜１０５デシベルまで無段階に調節できます。
電子音は回転灯と連動しており、電子音作動中はランプも動作します。
複数の音色からご希望のアラーム音から１つを選ぶことができます。
保護特性ＩＰ２３（正方向取り付け時）。
ランプ本体のサイズ：直径１４センチ、縦（長さ）約２５センチ。
電源：AC100V
以下の音色をお選びいただけます。ご注文の際は色と一緒に予めご指定ください。
ベル音（プルルル）
ブザー音（ブーブーブー）
チャイム音（ピンポーン）
呼び出し音（プポピポ）
明日があるさ
禁じられた遊び
メリーさんの羊
カチューシャ
モーツアルト40番
草競馬
サザエさん
禁じられた遊び
アマリリス
タッチ
カチューシャ
※納品後の音色変更をご希望の場合は、機器を一旦お預かりする形となります。
回転灯の色は２色からお選びいただけます。
電源ケーブルの長さは約３０センチ。線の長さは予めご指定をいただければ調整して納品できます。
※本製品は取り寄せ品になりますので、納品まで4週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。
ホーンスピーカ型音声合成警報器内蔵電球回転灯(※取り寄せ品-価格は別途お問い合わせください。
追加オプション機器。
リレー接点監視無線自動通報装置の特定小電力無線受信機に接続して利用できます。
株式会社デジタル製(前アロー株式会社製)。
無線受信機に接続してご利用いただけます。防雨構造、屋外設置可能。
内蔵ボリュームつまみで０（無音）〜１０５デシベルまで無段階に調節できます。
保護特性ＩＰ２３（正方向取り付け時）です。
ランプ本体のサイズ：直径１４センチ、縦（長さ）約２５センチ。
電源：AC100V
アナウンスの合成例
”ピピピピ 搬送車 緊急停止 緊急停止”
”ピンポン 自動扉 締め忘れ”
”フォークリフト 接近中 注意ください”
”ピンポン 出庫します ご注意ください”
コメント内容とご予算につきましては個別にお見積もりをさせていただきます。
※納品後の音色変更をご希望の場合は、機器を一旦お預かりする形となります。
メロディアラーム電子音内蔵電球回転灯
回転灯の色は２色からお選びいただけます。
電源ケーブルの長さは約３０センチ。
線の長さは予めご指定をいただければ調整して納品できます。
※本製品は取り寄せ品になりますので、納品まで１４日前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。
LEDランプ付き電子音報知器。（※取り寄せ品-個部にご相談ください。）
リレー接点監視無線自動通報装置の特定小電力無線受信機に接続して利用できます。
大音量ホーン内蔵のLED大型積層信号灯。
パトライト製。
球切れの可能性の少ないLED信号灯です。手の届きにくい高所に設置の際におすすめです。
高所に設置されることを考慮した充分な明るさ。
保護特性IP53。水気や塵埃の多い工場でも使用できます。
ランプを点灯しながら様々な音色を出す事ができます。
（音色の例）
カンカン。
プルル、カンカン。
ピーポー、ピーポー。
禁じられた遊び。
村のかじや。
静かな湖畔。
大きな古時計。
など。
φ６０積層式ＬＥＤ表示灯-点灯もしくは消灯 (有線式オプション機器※追加オプション機器）
株式会社デジタル製(前アロー株式会社製)。
小さなタワー式表示灯です。-点灯もしくは消灯で注意を喚起します。
ブザーは内蔵されておりません。
受信機に有線接続して利用いただけます。
利用例
１台の無線発信機で複数の接点を監視。信号が出た接点毎にタワー式表示灯の色違いのランプが点灯します。
送信機側で接点のリセットがされると、受信機側のランプも消灯します。
表示ユニット（ランプ）は２〜５段までの積層ができ、色配列は自由に組替え可能です。
屋内用。(防雨構造ではありません。)
電源はAC100V(家庭用コンセント)が必要になります。
※取り寄せ品になりますので、 納品まで多少お時間のご猶予をお願い申し上げます。 価格につきましては、送信欄からお問い合わせください。

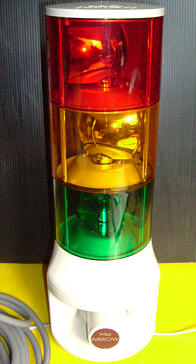

φ１４０大型積層式電球回転灯 (※追加オプション機器）
株式会社デジタル製(前アロー株式会社製)。
リレー接点監視無線自動通報装置の特定小電力無線受信機に接続して利用できます。
利用例
１台の無線発信機で複数の接点を監視。信号が出た接点毎にタワー式表示灯の色違いのランプが点灯します。
送信機側で接点のリセットがされると、受信機側のランプも消灯します。
ホーン付きの大型電球回転灯です。非常に目立つ大型タイプです。
音量は最大１０５db。（内蔵ボリュームで０〜１０５ｄBまで調節可能）
保護特性ＩＰ５３ 防塵防雨構造 （正方向取り付け時）
電源はAC100V(家庭用コンセント)が必要になります。
※取り寄せ品になりますので、 納品まで多少お時間のご猶予をお願い申し上げます。 価格につきましては、送信欄からお問い合わせください。

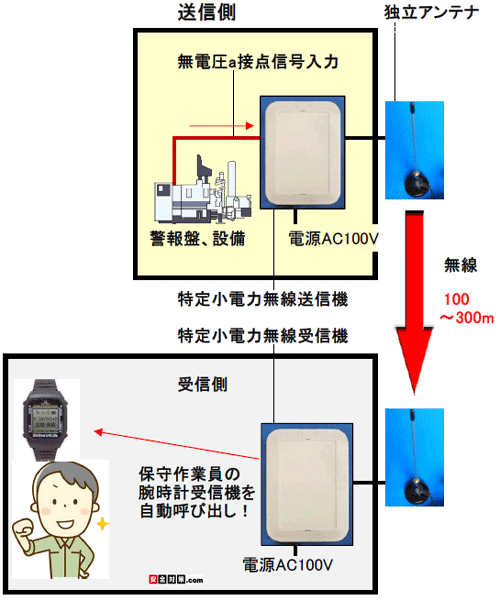

シルウォッチ−携帯型無線呼び出しシステム(※追加オプ ション機器-ポケットベルに近い商品)
リレー接点監視無線自動通報装置の特定小電力無線受信機に接続して利用できます。
受信機の発報と同時に、受信機から接点信号がシルウオッチ送信機に入力されると、
腕時計型受信器や携帯型光受信器など安全責任者、保守メンテナンス担当者が携帯する小型携帯受信機を自動的に呼び出します。
シルウォッチ−携帯型無線呼び出しシステム

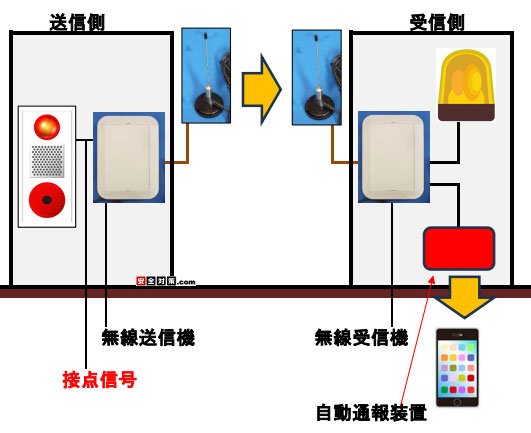

接点信号監視ショートメール自動通報装置(※追加オプション機器)
リレー接点監視無線自動通報装置の特定小電力無線受信機に接続して利用できます。
送信機が作動したことをショートメールで管理責任者の携帯電話やスマートホンに知らせる事ができます。
受信機で警報が発報すると同時に出力された接点信号がメール通報機の端子台に入力されるとショートメール(SMS)を使って予め登録された携帯電話やスマートホンへ自動的に緊急連絡を行います。
通報機の中にNTTドコモ SIMカードを収納してショートメールを発信します。
現地に電話回線にひかれていない場合も遠隔地の担当者に異常事態発生を知らせる事ができます。
現場から離れた担当者に異常事態発生を自動的に連絡する事ができます。
本製品トップ頁
本製品の利用例、応用品
商品への質問と回答
製品の価格
商品のお問い合わせ
弊社ＨＰトップ頁へ
送信機と受信機の停電対策用の小型バッテリを組み込んで製作する事ができます。6P型ニッケル水素電池を使用します。以下が小型バッテリの保ち具合の目安となります。新品電池でフル充電状態の例です。
１．送信機
連続電波送信 約１時間
※送信機は電波を発信するときだけ電力を使用します。
２．受信機
待ち受け状態を維持するために常時電力を消費し続けます。
電波を受信しない待機状態 約２時間
電波を受信した状態
接点信号出力のみ 連続約１時間接点信号を出力できます。
７５デシベル内蔵電子ブザー鳴動＋接点信号出力
連続約１０分程、接点信号出力とブザーを駆動できます。
直径１００ミリ小型LED表示灯（有線機器-受信機、送信機に接続して使用できます。） リレー接点監視無線自動通報装置の受信機、もしくは送信機に接続して利用できます。
※送信機に接続する場合→電波送信中は点滅する、などの利用法。
標準的な一般によく利用されているサイズの回転灯です。
株式会社デジタル製(前アロー株式会社製)。
調節つまみで回転、点滅、フラッシュの閃光パターンを選べます
光源がLEDなので長寿命で振動にも強くメンテナンスフリーで省電力。
ボディはアロイ樹脂、グローブはポリカーボネート樹脂を使用しています。 ラバーベースがセットされています。
ブザー無しタイプの保護特性IP65（正方向取り付け時）。
ブザー内蔵タイプの保護特性IP23（正方向取り付け時）。
ブザー内蔵タイプの音量は最大９０ｄＢ。
外部音量調節ツマミで約７０〜９０ｄｂの間で調節可能。
保護特性IP23（正方向取り付け時）。
電源はAC100V(家庭用コンセント)が必要になります。
回転灯の色は４色からお選びいただけます。
受信機と回転灯の接続方法の例
受信機内部の端子台に回転灯の電源ケーブルや信号線を接続してしっかりと固定します。
接続部の穴の上にある白い長方形の押しボタンを細身のドライバーで押し込みます。ボタンを押し込んでいる間に回転灯の電源ケーブルの先端を、丸い穴の奥までしっかり差し込んでからボタンを放すと電源ケーブルが固定されます。
細身のドライバを使うと作業がしやすいです。同様にもう一本の電源ケーブルも固定します。
電源ケーブルに左右の極性はありません。※AC電源の場合。
※回転灯は全て手取り寄せ品になります。標準的な回転灯の弊社への入荷は１０日前後となります。機種や色によっては２，３週間前後のご猶予をお願い申し上げます。
メロディアラーム電子音内蔵電球回転灯（※取り寄せ品-価格は別途お問い合わせください。※追加オプション機器） 受信機に接続してご利用いただくことができます。
株式会社デジタル製(前アロー株式会社製)。
リレー接点監視無線自動通報装置の特定小電力無線受信機に接続して利用できます。
防雨構造、屋外設置可能。
１０５デシベル大音量。 内蔵ボリュームつまみで０（無音）〜１０５デシベルまで無段階に調節できます。
電子音は回転灯と連動しており、電子音作動中はランプも動作します。
複数の音色からご希望のアラーム音から１つを選ぶことができます。
保護特性ＩＰ２３（正方向取り付け時）。
ランプ本体のサイズ：直径１４センチ、縦（長さ）約２５センチ。
電源：AC100V
以下の音色をお選びいただけます。ご注文の際は色と一緒に予めご指定ください。
ベル音（プルルル）
ブザー音（ブーブーブー）
チャイム音（ピンポーン）
呼び出し音（プポピポ）
明日があるさ
禁じられた遊び
メリーさんの羊
カチューシャ
モーツアルト40番
草競馬
サザエさん
禁じられた遊び
アマリリス
タッチ
カチューシャ
※納品後の音色変更をご希望の場合は、機器を一旦お預かりする形となります。
回転灯の色は２色からお選びいただけます。
電源ケーブルの長さは約３０センチ。線の長さは予めご指定をいただければ調整して納品できます。
※本製品は取り寄せ品になりますので、納品まで4週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。
ホーンスピーカ一体型音声合成回転灯  パトライト社製。 ランプが回転しながら、予め登録された音声アナウンスを流します。 大型ホーン。 音量は大音量の105デシベル〜0デシベルまで内部の音量調節つまみで調節できます。 カラー 赤 黄 緑 青 グローブ ･耐候性、透光性に優れたアクリル樹脂 低音を重視した設計で、耳にやさしい音質です。 防滴構造のため屋外でも使用できます。 （音声アナウンスの例） 車が出庫します。ご注意ください。 車が出入りします。ご注意ください。 車両が出入りしますので通行にご注意ください。 運転します。付近の人は注意してください。 異常が発生しました。点検してください。 危険です。立ち入り禁止区域内で作業しないでください。 材料がひっかかりました。位置を直してください。 歩行者が横断中です。しばらくお待ちください。 歩行者、自転車に注意しましょう。 歩行者にご注意ください。 注意してください。リフトが出ます 車両を停止してください。 ピンポン 車両が近づいています。 車両が出入りしますので通行にご注意ください。 危険ですので関係者以外立ち入り禁止です。 フォークリフトが来ます。ご注意ください。 ピンポン フォークリフトが走行中です。ご注意ください。 これより先は入らないでください。
【車が出入りします。ご注意ください。】の合成音声を流しながら回転する回転灯の動画
【緊急アラーム音】パトライトRT-100VFと無線装置を動かした動画。
【ピロリロ音】パトライトRT-100VFと無線装置を動かした動画。 無線受信機（無線スイッチ）とホーンスピーカ一体型音声合成回転灯をつないだ写真。信号線で接続します。  無線受信機と大型電子音回転灯は信号線で接続する方式になります。 受信機、回転灯とも別々に電源が必要になります。  受信機と回転灯を繋ぐ信号線の長さは最長5m程をおすすめします。 レンズの中に0デシベル（無音）から105デシベルの間で音量を調節できるつまみがついています。  ホーンスピーカ一体型音声合成回転灯の壁面固定用L字型金具。  弊社で希望するオリジナル音声メッセージを作成して回転灯に吹き込むことは出来ないでしょうか？ 音声合成タイプの回転灯から関西弁の音声アナウンスを流すことはできませんか？ |
ホーンスピーカ型音声合成警報器内蔵電球回転灯(※取り寄せ品-価格は別途お問い合わせください。追加オプション機器。
リレー接点監視無線自動通報装置の特定小電力無線受信機に接続して利用できます。
株式会社デジタル製(前アロー株式会社製)。
無線受信機に接続してご利用いただけます。防雨構造、屋外設置可能。
内蔵ボリュームつまみで０（無音）〜１０５デシベルまで無段階に調節できます。
保護特性ＩＰ２３（正方向取り付け時）です。
ランプ本体のサイズ：直径１４センチ、縦（長さ）約２５センチ。
電源：AC100V
アナウンスの合成例
”ピピピピ 搬送車 緊急停止 緊急停止”
”ピンポン 自動扉 締め忘れ”
”フォークリフト 接近中 注意ください”
”ピンポン 出庫します ご注意ください”
コメント内容とご予算につきましては個別にお見積もりをさせていただきます。
※納品後の音色変更をご希望の場合は、機器を一旦お預かりする形となります。
メロディアラーム電子音内蔵電球回転灯
回転灯の色は２色からお選びいただけます。
電源ケーブルの長さは約３０センチ。
線の長さは予めご指定をいただければ調整して納品できます。
※本製品は取り寄せ品になりますので、納品まで１４日前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。
LEDランプ付き電子音報知器。（※取り寄せ品-個部にご相談ください。） リレー接点監視無線自動通報装置の特定小電力無線受信機に接続して利用できます。
大音量ホーン内蔵のLED大型積層信号灯。
パトライト製。
球切れの可能性の少ないLED信号灯です。手の届きにくい高所に設置の際におすすめです。
高所に設置されることを考慮した充分な明るさ。
保護特性IP53。水気や塵埃の多い工場でも使用できます。
ランプを点灯しながら様々な音色を出す事ができます。
（音色の例）
カンカン。
プルル、カンカン。
ピーポー、ピーポー。
禁じられた遊び。
村のかじや。
静かな湖畔。
大きな古時計。
など。
φ６０積層式ＬＥＤ表示灯-点灯もしくは消灯 (有線式オプション機器※追加オプション機器） 株式会社デジタル製(前アロー株式会社製)。
小さなタワー式表示灯です。-点灯もしくは消灯で注意を喚起します。
ブザーは内蔵されておりません。
受信機に有線接続して利用いただけます。
利用例
１台の無線発信機で複数の接点を監視。信号が出た接点毎にタワー式表示灯の色違いのランプが点灯します。
送信機側で接点のリセットがされると、受信機側のランプも消灯します。
表示ユニット（ランプ）は２〜５段までの積層ができ、色配列は自由に組替え可能です。
屋内用。(防雨構造ではありません。)
電源はAC100V(家庭用コンセント)が必要になります。
※取り寄せ品になりますので、 納品まで多少お時間のご猶予をお願い申し上げます。 価格につきましては、送信欄からお問い合わせください。
φ１４０大型積層式電球回転灯 (※追加オプション機器）
株式会社デジタル製(前アロー株式会社製)。
リレー接点監視無線自動通報装置の特定小電力無線受信機に接続して利用できます。
利用例
１台の無線発信機で複数の接点を監視。信号が出た接点毎にタワー式表示灯の色違いのランプが点灯します。
送信機側で接点のリセットがされると、受信機側のランプも消灯します。
ホーン付きの大型電球回転灯です。非常に目立つ大型タイプです。
音量は最大１０５db。（内蔵ボリュームで０〜１０５ｄBまで調節可能）
保護特性ＩＰ５３ 防塵防雨構造 （正方向取り付け時）
電源はAC100V(家庭用コンセント)が必要になります。
※取り寄せ品になりますので、 納品まで多少お時間のご猶予をお願い申し上げます。 価格につきましては、送信欄からお問い合わせください。
シルウォッチ−携帯型無線呼び出しシステム(※追加オプ ション機器-ポケットベルに近い商品)リレー接点監視無線自動通報装置の特定小電力無線受信機に接続して利用できます。
受信機の発報と同時に、受信機から接点信号がシルウオッチ送信機に入力されると、
腕時計型受信器や携帯型光受信器など安全責任者、保守メンテナンス担当者が携帯する小型携帯受信機を自動的に呼び出します。
シルウォッチ−携帯型無線呼び出しシステム
接点信号監視自動電話通報装置-固定電話網を使った緊急連絡システム(※追加オプション機器)  リレー接点監視無線自動通報装置の特定小電力無線受信機に接続して利用できます。 接点信号が受信機より入力されると、予め指定された電話番号へ自動的に電話をかけ始めます。 相手先がかかってきた電話に出ると異常を知らせる音声アナウンスが流れます。 通報先の電話番号は最大６カ所まで登録できます。 音声アナウンスは吹き替えできます。 ※通報機をご利用いただく場合は、つなぎ込む機器に接点信号出力端子を追加改造する必要がございます。 NTT回線（アナログ回線、ISDN回線、ADSL回線、光電話など）の固定電話回線を使って自動連絡します。 接点信号監視自動電話通報装置-固定電話網を使った緊急連絡システム
 無線送信機の近くに固定電話回線（外線）が無い場合、無線で電話回線のある部屋や建物まで信号を飛ばして、受信機の作動と同時に自動電話通報装置を作動し、携帯電話への緊急連絡を行います。  アナログ電話回線に自動電話通報装置を接続する場合の例。
ISDN回線、ADSL回線、NTT光電話回線に自動電話通報装置を接続する場合の例。 アダプタ、モデムに電話機を接続する空きアナログポートがある場合はそちらに直接接続します。
ISDN回線、ADSL回線、NTT光電話回線に自動電話通報装置を接続する場合の例。 アダプタ、モデムに空きアナログポートが無い場合。電話線の二叉ソケットを使って接続する例です。
|
接点信号監視ショートメール自動通報装置(※追加オプション機器) リレー接点監視無線自動通報装置の特定小電力無線受信機に接続して利用できます。
送信機が作動したことをショートメールで管理責任者の携帯電話やスマートホンに知らせる事ができます。
受信機で警報が発報すると同時に出力された接点信号がメール通報機の端子台に入力されるとショートメール(SMS)を使って予め登録された携帯電話やスマートホンへ自動的に緊急連絡を行います。
通報機の中にNTTドコモ SIMカードを収納してショートメールを発信します。
現地に電話回線にひかれていない場合も遠隔地の担当者に異常事態発生を知らせる事ができます。
現場から離れた担当者に異常事態発生を自動的に連絡する事ができます。
|
