接点信号監視用の特定小電力無線装置にビーコン(定時発報、定時通報-無線システムが正常に働いています)というヘルス信号を内蔵する事はできますか?

リレー接点監視無線自動通報装置へのご質問

(以下 ご質問への回答)

以下のようなビーコン機能内蔵のシステムの製作実績がございます。

1.送信機
警報信号入力 a接点1個、警報入力表示ランプ付き。
さらに、ビーコン用電波送信ランプ(通信)を備えます。
送信機は電源AC100V

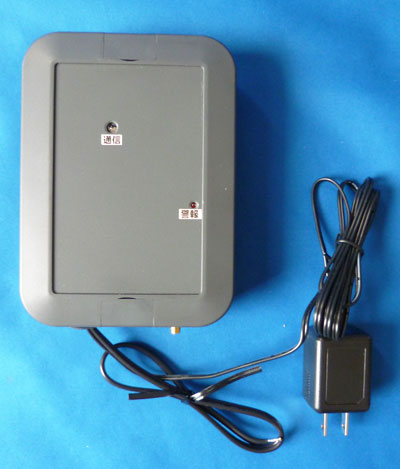

定時連絡機能付きの接点信号監視用特定小電力無線送信機
定時連絡機能内蔵の特定小電力無線送信機の製作例。
定時連絡用の電波を発信すると、左上の通信ランプが定期的に点滅、もしくは点灯します。


2.受信機
警報ランプ、警報ブザー装備。
表面にビーコン受信ランプを備えます。
ビーコン受信ランプは送信機の定時連絡の電波を受けると点滅または点灯します。
ビーコン受信ランプがつかないと、受信機は送信機の電波が届かない圏外になっている事を示します。

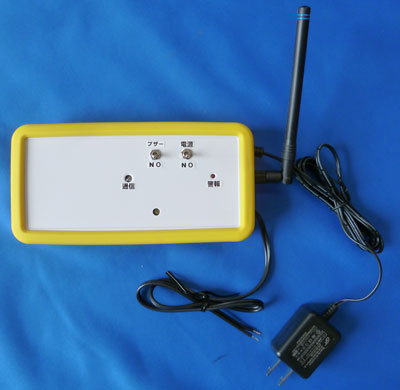

定時連絡機能付きの特定小電力無線受信機の例作例
定時連絡機能付きの特定小電力無線受信機。
接点信号監視用の送信機の定時連絡の電波が着信すると左の通信ランプが点滅もしくは点灯します。
送信機の定時連絡の電波が着信すると、左の通信ランプ(通信)が点滅もしくは点灯します。点滅しなくなると電波の圏外になっていることを示します。

※上の写真の製作例
移動式の受信機。電源AC100Vと電池の兼用。
受信機の電源オンオフスイッチとブザーのオンオフスイッチがついています。
ブザーを切った時は、右側の警報ランプで送信機からの通報を確認できます。


商品の詳細なご紹介ページはこちら
商品の詳細なご紹介ページはこちら!


リレー接点監視無線自動通報装置(特定小電力無線接点信号伝送システム)

各種設備や警報盤から接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送し、受信機から接点信号出力を行ったり、自動的に警告ブザーや様々な機種の回転灯を作動させて離れた場所に、送信機側の接点信号異常を知らせる事ができます。
独立したアンテナを使って送信機と受信機の間の電波を送受信しやすくできます
各種警報機の24時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、
生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機〜受信機までは長距離無線でやりとりしますので、自由に機器のエリアを設定できます。
通信距離は平均100〜300m。

送受信機とも通信環境を向上させる独立送受信アンテナが標準で付属しています。
さらに中継器を配置して通信距離を伸ばすことも可能です。

送信機、受信機とも独立したアンテナが付属しています。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。 受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。
