特定小電力無線受信機にDC24V出力端子をもうけることは出来ますか？

リレー接点監視無線自動通報装置への質問と回答

４接点監視用の無線システムを検討しています。

無線受信機に4段積み（4層）の積層表示灯か積層信号灯、回転灯を繋いで、送信機側で発報した接点１～４を受信機側で識別したいと思います。
ただ、積層表示灯の電源はDC24Vしかないようです。

標準のAC100V電源の無線受信機の中に、積層表示灯や信号灯の電源用のDC24V出力端子をもうけることは出来ますか？

（回答）

可能です。

以下のようなイメージ（例）となります。

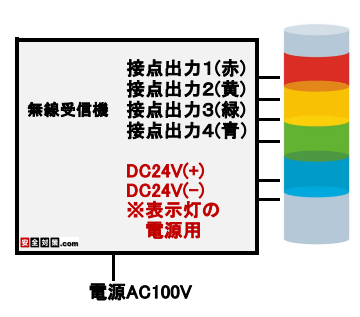

AC100V電源の無線受信機の中に積層表示灯や信号灯の電源用のDC24V出力端子を追加加工するイメージ図。イメージ図は表示灯の電源がDC24Vの仕様の場合となります。

別に色違いの表示灯を点灯させる接点出力端子を色ごとに内蔵します。
AC100V電源の無線受信機の中に積層表示灯や信号灯の電源用のDC24V出力端子を追加加工するイメージ図

AC100V電源の無線受信機の中に積層表示灯や信号灯の電源用のDC24V出力端子を追加加工するイメージ図

無線受信機のイメージ図の内容
受信機の電源 AC100V
無電圧A接点出力端子４個内蔵。色ごとにランプを点灯消灯させます。

積層表示灯の電源用DC24V出力端子１個内蔵。端子台接続。
ロッドアンテナ形状の独立受信アンテナ１本付属。

無線受信機に内蔵する電源出力端子台の製作例。積層表示灯や信号灯に電源を供給します。
無線受信機に内蔵するDC電源出力端子台の製作例

電波の周波数は特定小電力429.5MHz帯。
混信しないチャンネルは４チャンネルまで設定できます。

ご予算は個別にお見積もりをさせていただきます。ご希望のランプや回転灯がございましたらご相談ください。

商品の詳細なご紹介ページはこちら！

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

各種設備や警報盤から接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送し、受信機から接点信号出力を行ったり、自動的に警告ブザーや様々な機種の回転灯を作動させて離れた場所に、送信機側の接点信号異常を知らせる事ができます。

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、
生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機～受信機までは長距離無線でやりとりしますので、自由に機器のエリアを設定できます。通信距離は平均１００～３００ｍ。

送受信機とも通信環境を向上させる独立送受信アンテナが標準で付属しています。
さらに中継器を配置して通信距離を伸ばすことも可能です。

送信機、受信機とも独立したアンテナが付属しています。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。
