警報盤異常(接点信号が出力されます)を他人の土地を挟んで100m離れた建屋にワイヤレスで報せることはできるでしょうか?

ご質問の内容

警報盤から出力された接点信号の出力(警報盤には無電圧出力接点が必要です)を、 離れた建屋までの通報したいのですが、有線で直接配線することが出来ません。
※他人の土地をまたぐため。

○物件と周囲の条件
駐車場見通し距離100m。途中に電波を遮るような障害物なし。
警報盤(出力接点付き)、台数4カ所。
該当設備より電源AC100Vは配線可能です。

送受信機は防雨仕様ですか? もしそうでない場合、防雨ケースに収納して組んだ場合、電波が飛ぶでしょうか? もしくは、送受信アンテナのみ独立して外付けにできるでしょうか?
送受信機の組み合わせの数量1対1、もしくは1体4でも使えるでしょうか?


(以下 ご質問への回答)


屋外でも見通しの利く状態で100mほどの距離でしたら、 高い位置に送信機、受信機に付属の独立送信アンテナ、独立受信アンテナを設置して、 アンテナ同士でお互いに目視できる位置関係で設置していただければ問題なく通信できると思います。


送受信機は予め防雨ケースに収納した形で製作する事も可能です。
防雨ケースの場合、樹脂ケースに収納しますので電波を遮る事はほとんどありません。

送受信機は予め防雨ケースに収納した形で製作する事も可能です

もし送受信機を低い位置に設置される場合は見通しが利かなくなる可能性がありますので、 アンテナ部分を独立させて、アンテナどおし電波の通信しやすい高い位置に設置する事をおすすめします。

送信機のアンテナはロッドアンテナ型(2014年11月現在)となっています。
送信機、受信機の組み合わせですが、1対1、複数対複数でもokです。


基本システムは以下の商品となります。
接点入力型無線自動通報システム(特定小電力無線)
http://www.musen-yobidasi.com/settenmusen/index.htm

機器構成は以下の通りとなります。
1.特定小電力無線送信機
無電圧a接点入力端子付き
電源:AC100V
防雨ケース収納

2.特定小電力無線受信機+外部受信アンテナユニット
受信機本体は建屋内に設置。
外部受信アンテナユニットのみを外に設置します。
電源:AC100V


複数台の送信機を1台の受信機で監視する事もできます

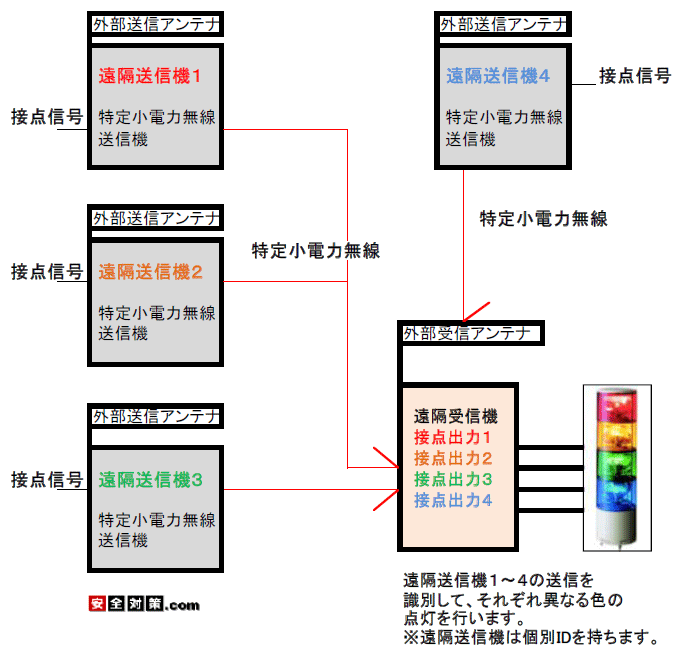

以下 4台の送信機を1台の受信機で管理するイメージ図。

複数台の送信機を1台の受信機で監視する事もできます


商品の詳細なご紹介ページはこちら
商品の詳細なご紹介ページはこちら!


リレー接点監視無線自動通報装置(特定小電力無線接点信号伝送システム)

各種設備や警報盤から接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送し、受信機から接点信号出力を行ったり、自動的に警告ブザーや様々な機種の回転灯を作動させて離れた場所に、送信機側の接点信号異常を知らせる事ができます。
独立したアンテナを使って送信機と受信機の間の電波を送受信しやすくできます
各種警報機の24時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、
生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機〜受信機までは長距離無線でやりとりしますので、自由に機器のエリアを設定できます。
通信距離は平均100〜300m。

送受信機とも通信環境を向上させる独立送受信アンテナが標準で付属しています。
さらに中継器を配置して通信距離を伸ばすことも可能です。

送信機、受信機とも独立したアンテナが付属しています。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。 受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。
