無線送信機1台から受信機複数台へ複数接点の出力を指示することはできますか？

リレー接点監視無線自動通報装置への質問と回答

4接点監視用無線送信機1台から複数台の無線受信機へ向けて電波を送信し、個々に接点出力することは可能ですか？

例えば、
送信機1台から4通り（4接点）の電波を、受信機4台へ接点毎に識別して送信し、受信機からそれに見合った接点信号を出力するをいうものです。

(回答)

可能です。

1.無線送信機1×1台
　接点入力1～4の端子台を内蔵

2.受信機1～4 計4台
　接点出力1～4の端子台を内蔵

接点入力、接点出力→無電圧a接点

（動作例）

送信機1の接点1に入力があった場合
→
1～4全ての受信機の接点信号1が一斉に出力されます。

送信機1の接点1がオフになる。
→
1～4全ての受信機の接点1が一斉にオフになります。

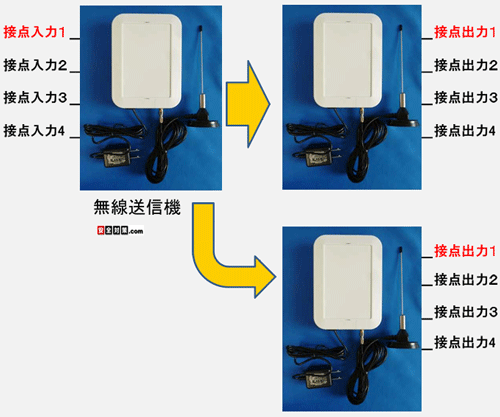

（4点監視無線送信機1台+4点出力端子内蔵無線受信機2台の場合のイメージ図）

無線送信機1に接点1に入力があると受信機2台の接点信号1が一斉に出力されます

送信機1の接点1に入力があった場合
→
受信機1と2の接点信号1が出力されます。

送信機1の接点1がオフになる。
→
受信機1と2の接点出力1がオフになります。

無線送信機1に接点1に入力があると受信機2台の接点信号1が出力されます。

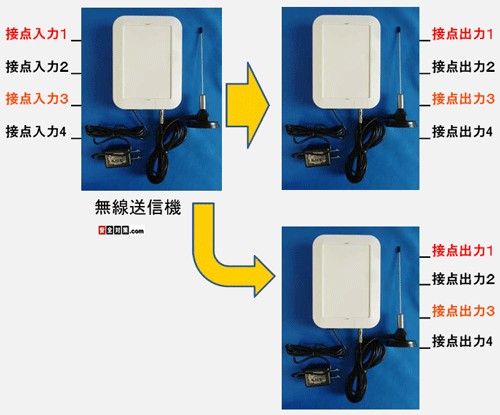

無線送信機1に接点1と3に入力があると受信機2台の接点信号1と3が出力されます

送信機1の接点1と3に入力があった場合
→
受信機1と2の接点信号1と3が出力されます。

送信機1の接点1がオフになる。
→
受信機1と2の接点出力1がオフになります。
受信機1と2の接点出力3はそのまま維持されます。

ご注意
送信機と受信機の組み合わせ台数によって機器構成が変わります。
個別にご相談ください。

詳細な内容は以下の商品名をクリックしてください。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

無線送信機は各種設備や警報盤から出る接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送します。

対になる無線受信機からは、自動的に接点信号出力を行ったり、様々な機種の回転灯を作動させて送信機側の接点信号異常を知らせます。

電波の通信距離　100～300m

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機、受信機とも独立したアンテナが付属しています。アンテナの取付位置を調整して電波を遠くまで送受信しやすくすることができます。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。
受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。

各種のセンサーや警報機の発報を離れた場所のパトランプやブザー、メロディ、音声アナウンスを作動させて知らせる。

1.送信機
接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。
内部には以下のような接点信号入力用端子台が内蔵されています。
※ワンタッチ端子台を使用しています。
送信機に内蔵された入力端子台

送信機の接点入力端子と各種設備や警報盤、センサーの接点信号出力端子を信号ケーブルで接続します。

2.受信機
送信機からの電波を受信すると、内部端子より自動的に接点信号出力を行います。
受信機に内蔵された出力端子台

回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。

(利用方法のご紹介)
分析機器が警報アラームを発したときにパトランプを回転させる。
設備トラブル信号が出たら、離れた受信機へ送信して警報を出したい。
水位計、流量計、停電、故障の警報盤の接点信号を受けてパトランプを回したい。
工場の漏電信号、火災警報器の信号を守衛室へ送信する無線装置を検討しています。
高架水槽の給水信号（フロートスイッチ）の無人監視。
火災報知器の警報を自動的に離れた場所に知らせたい。
シーケンサーの接点出力警報を約100ｍ離れた場所へ送りたい。
ポンプの故障の遠隔監視。
ビニールハウスの温度、湿度、空調機、ボイラー異常の無人監視。
