50m離れたポンプの故障警報を室内で知りたいのですが？

リレー接点監視無線自動通報装置への質問と回答

ポンプの故障警報を室内受けたい。ポンプ室から事務所までは距離は５０ｍぐらい離れています。無線方式の商品を探しています。

（以下　ご質問への回答）

ポンプの故障警報(接点信号）を事務所に無線連絡するシステムは以下の商品がございます。
※ポンプ故障の際にポンプの制御装置から無電圧A接点信号の警報出力が必要になります。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

ポンプ側から出力された接点信号を受けて特定小電力無線送信機が電波を自動発信、100～300m離れた受信機が電波を受けるとブザー付きパトランプなどを駆動して知らせます。
受信機から接点信号出力を出すこともできます。

ポンプ側から出力された接点信号を受けて特定小電力無線送信機が電波を自動発信、100～300m離れた受信機が電波を受けるとパトランプなどを回します。

ポンプ側から出力された接点信号を受けて特定小電力無線送信機が電波を自動発信、100～300m離れた受信機が電波を受けるとパトランプなどを回します。

周囲の環境が送信機の電波を受信機が受信しにくい状況でしたら、途中に中継機を入れて電波の届く範囲を広げることもできます。

送信アンテナと受信アンテナの両方から目視出来る位置に中継機を取付けて、電波が障害物を避ける迂回ルートを作るような利用方法になります。

ポンプのある場所と事務所、管理者がいる場所が数キロ以上離れているなど上の商品では電波が届かない遠隔地の場合は、モバイル回線を使ったショートメールや音声電話でポンプ異常を知らせる商品もあります。

接点信号監視ショートメール自動通報装置4G

接点信号が通報機の入力されるとショートメール(SMS)を使って予め登録された携帯電話やスマートホンへ自動的に緊急連絡を行います。

NTTドコモLTE回線の圏内でしたら基本的にどこでもご利用いただけます。
1台で複数の接点を監視することができます。

商品の詳細な内容は以下の商品名をクリックしてください。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

無線送信機は各種設備や警報盤から出る接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送します。

無線受信機は電波を受信すると、自動的に接点信号出力を行ったり、様々な機種の回転灯を作動させて送信機側の接点信号異常を知らせます。

電波の通信距離　100～300m

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機、受信機とも独立したアンテナが付属しています。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。
受注生産品。ご希望の仕様の御相談を承ります。

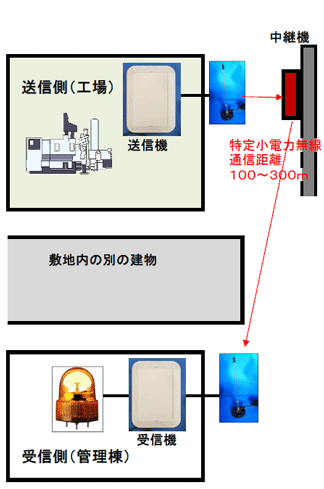

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。

各種のセンサーや警報機の発報を離れた場所のパトランプやブザー、メロディ、音声アナウンスを作動させて知らせる。

1.送信機
接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。
送信機に内蔵された入力端子台

送信機の接点入力端子と各種設備や警報盤、センサーの接点信号出力端子を信号ケーブルで接続します。

2.受信機
送信機からの電波を受信すると、内部端子より自動的に接点信号出力を行います。
受信機に内蔵された出力端子台

回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。

(利用方法のご紹介)
分析機器が警報アラームを発したときにパトランプを回転させる。
設備トラブル信号が出たら、離れた受信機へ送信して警報を出したい。
水位計、流量計、停電、故障の警報盤の接点信号を受けてパトランプを回したい。
工場の漏電信号、火災警報器の信号を守衛室へ送信する無線装置を検討しています。
高架水槽の給水信号（フロートスイッチ）の無人監視。
シーケンサーの接点出力警報を約100ｍ離れた場所へ送りたい。
ポンプの故障の遠隔監視。
ビニールハウスの温度、湿度、空調機、ボイラー異常の無人監視。
