接点信号出力を300m離れた場所でパトランプで自動連絡できますか？

リレー接点監視無線自動通報装置への質問と回答

設備異常時の遠隔通報を検討中です。

設備からの接点信号で電波で送信して、３００ｍ程度離れた場所で無線受信してパトライトをオンにさせたいと考えております。親機、子機でワイヤレス送受信システムを御紹介下さい。

また、送信側の接点数は増やすことはできるのでしょうか。

（以下　ご質問への回答）

設備の接点信号を拾って離れた場所でパトランプを回転を自動的に回転させることができます。

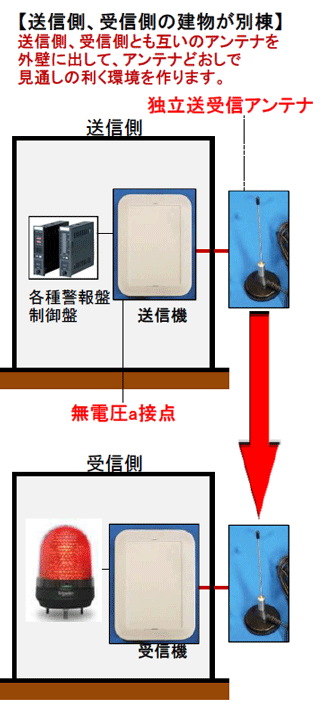

以下　別々の建物同士で接点信号設備異常を無線で自動通報する導入例。
送信機、受信機に付属の独立アンテナを使って電波で緊急連絡しやすい環境を作ることができます。

別々の建物同士で接点信号設備異常を特定小電力無線で自動通報する導入例

接点信号を受けて無線通報するシステムとしまして、以下のシステムをおすすめします。

１台の送信機への入力（監視する接点信号）の接点数を増やす事も可能です。
※複数接点を１台の送信機で監視する場合はケースが変わります。また、どの接点の発報かを識別するためには多少改造が必要になります。別途御相談ください。

その他、送信機、受信機とも複数台での運用も可能です。
※接点を監視する場所が複数ある場合。

送信機と受信機の組み合わせの例
送信機３台→受信機１台(LEDランプで発報した送信機を識別も可能です。）
送信機１台→受信機３台（送信機の発報により、複数台の受信機を一斉作動させる）
など。

上のような送受信機の複数台の組み合わせを御希望の場合は、ご要望の内容に応じまして別途お見積もりをさせていただきます。

(本製品の特徴)
無線送信機、無線受信機に付属の独立したアンテナ。
アンテナの位置を変えて良好な通信環境を作り出すことができます。
写真のように立てた状態で取付けてください。横倒しや逆さに取付けると送受信感度が落ちます。
無線送信機、無線受信機に付属の独立したアンテナ

アンテナは送信機、受信機本体とコネクタで接続します。

土台付きの独立アンテナ本体とアンテナ接続延長ケーブル。延長ケーブルを使うと長さ約10mになります。

接点信号を受ける端子台の例。

詳細な内容は以下の商品名をクリックしてください。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

無線送信機は各種設備や警報盤から出る接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送します。

無線受信機は電波を受信すると、自動的に接点信号出力を行ったり、様々な機種の回転灯を作動させて送信機側の接点信号異常を知らせます。

電波の通信距離　100～300m

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機、受信機とも独立したアンテナが付属しています。アンテナの取付位置を調整して電波を遠くまで送受信しやすくすることができます。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。
受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。

各種のセンサーや警報機の発報を離れた場所のパトランプやブザー、メロディ、音声アナウンスを作動させて知らせる。

1.送信機
接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。
内部には以下のような接点信号入力用端子台が内蔵されています。
※ワンタッチ端子台を使用しています。
送信機に内蔵された入力端子台

送信機の接点入力端子と各種設備や警報盤、センサーの接点信号出力端子を信号ケーブルで接続します。

2.受信機
送信機からの電波を受信すると、内部端子より自動的に接点信号出力を行います。
受信機に内蔵された出力端子台

回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。

(利用方法のご紹介)
分析機器が警報アラームを発したときにパトランプを回転させる。
設備トラブル信号が出たら、離れた受信機へ送信して警報を出したい。
水位計、流量計、停電、故障の警報盤の接点信号を受けてパトランプを回したい。
工場の漏電信号、火災警報器の信号を守衛室へ送信する無線装置を検討しています。
高架水槽の給水信号（フロートスイッチ）の無人監視。
火災報知器の警報を自動的に離れた場所に知らせたい。
シーケンサーの接点出力警報を約100ｍ離れた場所へ送りたい。
ポンプの故障の遠隔監視。
ビニールハウスの温度、湿度、空調機、ボイラー異常の無人監視。
