受信機にOR条件で点灯する回転灯を接続する事はできますか？

リレー接点監視無線自動通報装置へのご質問と回答

（以下　ご質問への回答）

可能です。

（例）
送信機
接点信号入力端子１～４（合計４点）

受信機
接点信号出力端子１～４（合計４点）

受信機は、送信機の１～４の信号の入力に連動して、
個別に１～４の接点出力の入り切りを行います。

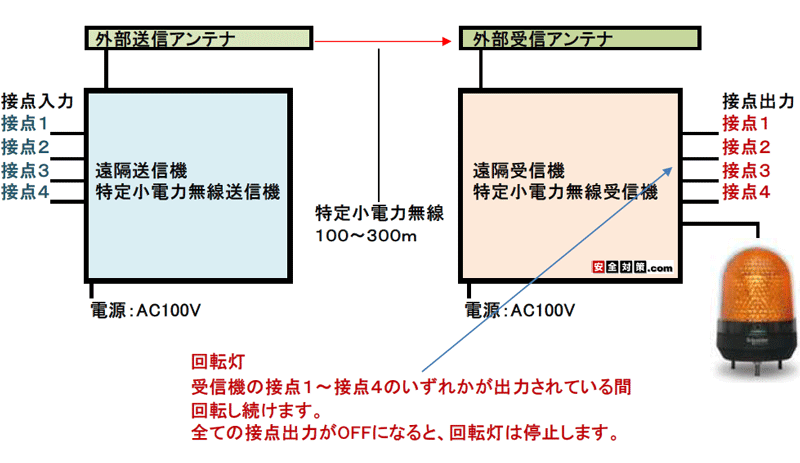

受信機に、さらに信号出力端子１個を増設して、OR条件で作動する回転灯を接続させる事ができます。
回転灯は、受信機の１～４の接点出力のいずれかが出力している間は回り続けます。

OR条件で点灯する回転灯は受信機の１～４の接点出力のいずれかが出力している間は回り続けます。

OR条件で点灯する回転灯は受信機の１～４の接点出力のいずれかが出力している間は回り続けます。

費用は個別にお見積もりをさせていただきます。

（リレー接点監視無線自動通報装置の動作イメージ図）

接点信号監視用の遠隔送信機
各種設備や警報盤の接点信号を監視します。接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。

無電圧a接点
普段は開放している接点で、外からの指示が入ると閉じる接点です。有線接続-接点信号の取り出し口と無線送信機の端子台を信号ケーブルで接続します。
↓
↓
特定小電力無線　通信距離100～150m
中継機を使って電波が届く範囲を広げることができます。
↓
↓

遠隔受信機
遠隔送信機からの電波を受信すると内部端子より接点信号出力を行います。
受信機は、回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。

無線送信機、無線受信機に付属の独立したアンテナ。

商品の詳細なご紹介ページはこちら！

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

各種設備や警報盤から接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送し、受信機から接点信号出力を行ったり、自動的に警告ブザーや様々な機種の回転灯を作動させて離れた場所に、送信機側の接点信号異常を知らせる事ができます。

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、
生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機～受信機までは長距離無線でやりとりしますので、自由に機器のエリアを設定できます。
通信距離は平均１００～３００ｍ。

送受信機とも通信環境を向上させる独立送受信アンテナが標準で付属しています。
さらに中継器を配置して通信距離を伸ばすことも可能です。

送信機、受信機とも独立したアンテナが付属しています。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。
