![]() 老人ホーム、介護の現場での緊急呼び出し装置、非常ボタンシステム |
![]() 一戸建て住宅、マンションなどの住居の緊急連絡装置 |
![]() 店舗や工場、倉庫、ホール、駐車場での誘導装置、各種施設の非常ボタン、緊急呼出。 |
![]() 店舗、飲食店、24時間営業店舗の非常ボタン、呼び出しシステム、緊急連絡システム、誘導装置。 |
|
|
■ 固定式無線押しボタン(コンセント式) 無線送信機内蔵 ![]() ケース上の赤色押しボタンを押すと電波が発信されます。 (動作) ロック式押しボタン。赤ボタンを押すと5ミリ程引っ込んでボタンがロックされます。 ボタンに書かれている矢印の方向に少し回しながらボタン引っぱり上げるとリセットされます。 無線送信機内蔵。 屋内用。玄関や会社の受付、机などに設置して人や車の誘導作業、担当者の呼び出しや非常ボタン目的にもご利用いただけます。 縦115ミリ、横65ミリ、厚み40ミリ、重さ170グラム。 スイッチ突起部を除く。 ボタンの大きさ:直径約4センチ 電源:AC100V(家庭用コンセント) ※コンセントの無い場所に使用する ボタン電池駆動タイプもあります。 ロック式押しボタン ボタンを押すと押し込まれた状態で一旦固定されます。 押し込まれて入る状態の間、電波が送信されて続けます。それに合わせて受信機はオンになり、音声アナウンスが流れはじめます。 受信機を止める場合は、ボタンを引っ張り上げてが元の待機状態に戻します。 ボタンが戻ると電波が停止し、受信機側の音声アナウンスも停止します。 ボタンのオンオフに連動して音声アナウンスのオンオフ操作が行われます。 ![]() 表蓋の2カ所にカバーを被ったネジを通す穴が開いています。 こちらに表側からネジを打って壁面や机などに固定します。 ※ご注意 同時にボタン押される可能性のある場合、 非常ボタンは電波の届く範囲内で最大3個まで使用できます。 どのタイプのボタンも共通です。 |
■ 固定式無線押しボタン(電池式) 無線送信機内蔵 ![]() 据え付け固定型の無線式非常ボタン ケース上の赤色押しボタンを押すと電波が発信されます。 (動作) ロック式押しボタン。赤ボタンを押すと5ミリ程引っ込んでボタンがロックされ電波送信、受信機の無線スイッチが作動して音声アナウンスが流れはじめます。 ボタンに書かれている矢印の方向に少し回しながらボタン引っぱり上げると電波停止、受信機側の音声アナウンスも停止します。 寝室の枕元や、店舗のレジ、事務所の机などに。 防水ケース収納。 水気の多い浴室、シャワー室、トイレなどでもご利用いただけます。 電源:電池式 台座部分のサイズ 75o×75o×35o ボタン部分 高さ 15o ボタンの大きさ:直径約4センチ 使用頻度が少ない場合も2年に1回程度を目安に電池交換をおすすめします。 ![]() ネジを外して蓋を開けるとボタン電池が内蔵されています。 ![]() 送信機のボタン部分。 位置保持型スイッチ 押すたびにオンとオフが反転する位置保持型スイッチ。 ボタンを押すと、押し込まれた状態でロックされます。 ※電波の送信されている状態。 少しまわしながら引っ張り上げるとボタンはリセットされます。 (オルタネートスイッチ、プッシュロックスイッチ) |
■ 無線スイッチ(無線受信機)

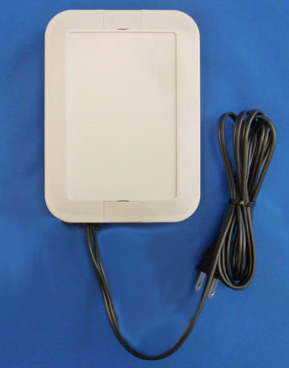

![]() ![]() 内部のスイッチ部分。 回転灯やホーンスピーカーの信号線を接続する端子台。 ↑ ケース内にホーンスピーカーやメロディアラーム電子音内蔵電球回転灯の信号線を接続する端子台が内蔵されています。(無電圧a接点信号出力端子) 押しボタンからの電波による指示で、 内部スイッチがオンになります。 スイッチに伴ってホーンスピーカやメロディアラーム電子音内蔵電球回転灯をオンオフ操作します。 押しボタン〜無線スイッチまでの電波通信距離10〜15m(無線方式)。 屋内用。 通信距離は建物構造など設置環境により変わります。 電源ケーブルの出ている面を下向きにして壁面にネジで設置してください。 電源:AC100V(家庭用コンセント) ブザーは無し。 サイズ :110×150×40ミリ(タップ、電源線は含みません。) 重量:約130g ※写真のケースは屋内用ですが、あらかじめ防雨ケースを使った屋外でも使える仕様の無線スイッチも 製作可能です。ご予算は下記のお問い合わせ欄からお問い合わせください。 内部のディップスイッチの操作でボタンの新規追加登録、削除を行うことができます。 複数個の押しボタンを登録してご利用いただけます。 専用のボタンは1個毎に独自のIDコードが埋め込まれています。 受信機の無線スイッチの内蔵メモリにID登録されたボタンにのみ、無線スイッチが反応する仕組みになっていますので、 他の部署の方が所持している同型のボタンで勝手に動作する事はありません。 |
■ ホーンスピーカ一体型音声合成回転灯 ![]() パトライト社製。 ランプが回転しながら、予め登録された音声アナウンスを流します。 大型ホーン。 音量は大音量の105デシベル〜0デシベルまで内部の音量調節つまみで調節できます。 カラー 赤 黄 緑 青 グローブ ・耐候性、透光性に優れたアクリル樹脂 低音を重視した設計で、耳にやさしい音質です。 防滴構造のため屋外でも使用できます。 (音声アナウンスの例) 車が出庫します。ご注意ください。 車が出入りします。ご注意ください。 車両が出入りしますので通行にご注意ください。 運転します。付近の人は注意してください。 異常が発生しました。点検してください。 危険です。立ち入り禁止区域内で作業しないでください。 材料がひっかかりました。位置を直してください。 ![]() 【車が出入りします。ご注意ください。】の合成音声を流しながら回転する回転灯の動画 ![]() 無線受信機(無線スイッチ)とホーンスピーカ一体型音声合成回転灯をつないだ写真。信号線で接続します。 ![]() レンズの中に0デシベル(無音)から105デシベルの間で音量を調節できるつまみがついています。 ![]() ホーンスピーカ一体型音声合成回転灯の壁面固定用L字型金具。 ![]() |
|
■ 音声合成ホーンスピーカー
![]() ![]() 電源ケーブルと受信機に接続する信号ケーブル ホーンスピーカー型の音声合成警報器です。無線スイッチと信号線で接続して使用します。 音量は最大102dB。内蔵ダイヤルで最小0dB〜最大102dBを調節可能。 大音量をご希望の場合はこちらをおすすめします。 ワンショット信号では音声を1回再生、連続信号では繰り返し再生します。 標準コメントライブラリーから単語と動詞を組み合わせてアナウンスを作り、コメントを録音した状態で納品させていただきます。 保護特性IP53(正方向取付け時)です。 本機購入と同時に標準コメントライブラリーからコメントをご指定いただきます。 標準コメントライブラリーから音や単語を選んで音声アナウンスを作ることができます。 ご希望のアナウンス内容をご相談ください。 (合成コメントの製作例) 車 出庫します ご注意ください ピンポン 車輌 出入りします ご注意ください ピンポン 車 出庫します ご注意ください ピンポン コンベアーライン 起動します ピンポン コンベアーライン 起動します ピピピ 搬送車 緊急停止 緊急停止 ピンポン 出庫します ご注意ください ピーポピーポ 危ないですから 退去してください ピーポピーポ 排水設備 異常発生しました ピンポン 車輌 移動させてください ピンポン 電磁弁 運転を停止します ピンポン 天井クレーン 操作してください ピンポン 事故発生 近づかないでください。 ピンポン プリンタ用紙 無くなりました ピンポン 戻し作業 始まります ピンポン 荷物 搬出してください ピンポン 冷凍庫 復旧しました ピンポン トラック まもなく発車いたします ピンポン 無人搬送車 満杯になりました ※納品後のアナウンス変更をご希望の場合は、機器を一旦お預かりする形となります。変更費用が発生いたします。 |
■ ホーンスピーカ型音声合成警報器内蔵電球回転灯
![]() ![]() 左:壁面に固定する場合のL字金具 右:卓上で固定する場合の金具 ※金具は必須です。 株式会社デジタル製(前アロー株式会社製)。 無線スイッチと信号線で接続して使用します。 105デシベル大音量。 内蔵ボリュームつまみで0(無音)〜105デシベルまで無段階に調節できます。 電子音は回転灯と連動しており、電子音作動中はランプも動作します。 音声は起動信号がワンショット(50ms以上)の場合、1回コメントを再生し、連続信号の場合は繰り返し再生します。 回転灯一体型です。 保護特性IP23(正方向取り付け時)です。 ランプ本体のサイズ:直径14センチ、縦(長さ)約25センチ。 電源:AC100V 本機購入と同時に標準コメントライブラリーから単語と動詞を組み合わせてアナウンスを作り、コメントを録音した状態で納品させていただきます。 標準コメントライブラリーから音や単語を選んで音声アナウンスを作ることができます。 ご希望のアナウンス内容をご相談ください。 (合成コメントの製作例) ピンポン コンベアーライン 起動します ピンポン コンベアーライン 起動します ピピピ 搬送車 緊急停止 緊急停止 ピンポン 出庫します ご注意ください ピーポピーポ 危ないですから 退去してください ピーポピーポ 排水設備 異常発生しました ピンポン 車輌 移動させてください ピンポン 電磁弁 運転を停止します ピンポン 天井クレーン 操作してください ピンポン 事故発生 近づかないでください。 ピンポン プリンタ用紙 無くなりました ピンポン 戻し作業 始まります ピンポン 荷物 搬出してください ピンポン 冷凍庫 復旧しました ピンポン トラック まもなく発車いたします ピンポン 無人搬送車 満杯になりました ピンポン 車輌 出入りします ご注意ください ※納品後のアナウンス変更をご希望の場合は、機器を一旦お預かりする形となります。変更費用が発生いたします。 ![]() 回転灯の色は2色からお選びいただけます。 電源線、信号線の長さは予めご指定をいただければ調整して納品できます。 ※本製品はメーカーからの取り寄せ品になりますので納品まで10日〜2週間前後のご猶予をお願い申し上げます。 ※性能向上にため急遽仕様が若干変更になる場合があります。 ![]() 無線押しボタン式合成音声アナウンス装置とホーンスピーカ型音声合成警報器内蔵電球回転灯のセット。 |
|
|
|
|
