押しボタン無線送信機と受信機の間に丘がありますが電波は届きますか？

押しボタン式無線パトランプ緊急連絡装置への質問と回答

押しボタン送信機を付ける送信地から受信場所までの間は水平ではなく丘のようになっています。途中の丘のせいで送信機から受信機が見えません。

電波は届くでしょうか？

（以下　ご質問への回答）

押しボタン付き発信機～受信機の間に土や岩（丘、崖など）があって互いに見えない場合は電波が遮断されやすくなります。

丘や山（土や石、岩など）が途中にありますと電波が遮断されて受信機に着信しない可能性があります。

このような場合は、送信側からも受信側からも見通しの利く丘の上に無線中継機を配置するか、もしくは丘を避けて丘の下の斜め横方向など送信機からも受信機からも目視できる位置に、 中継機を置いて上方向、横方向から電波を迂回させるように受信機まで電波を届かせる方法がございます。

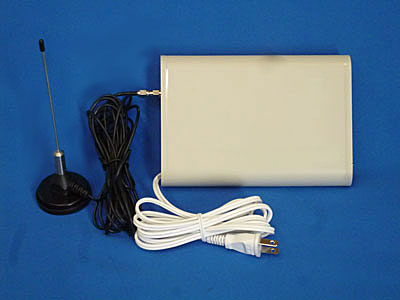

以下　専用の特定小電力無線中継機。※写真は屋内用

押しボタン送信機の送信アンテナが目視出来る位置に中継器の受信アンテナ。
受信機の受信アンテナが目視出来る位置に、中継器送信部（箱）を取り付けます。
中継器の基本イメージ

※屋外の丘の上のような中継機の設置場所に電源が無い場合は、ソーラー電源方式の中継機を御利用いただくこともできます。

中継機に付属の独立した受信アンテナ。送信機のアンテナが目視出来る位置に取付けます
中継機に付属の受信独立したアンテナ

中継機とコネクタで接続します。
送信機、受信機本体とコネクタで接続します

土台付きの独立アンテナ本体とアンテナ接続延長ケーブル。延長ケーブルを使うと長さ約10mになります。

商品の詳細なご紹介ページはこちら！

押しボタン式無線パトランプ緊急連絡装置(特定小電力無線)

長距離無線方式の押しボタンスイッチやセレクトスイッチ付き電波発信器の操作で100～300m離れた無線駆動のパトランプを遠隔操作できます。

ワイヤレスなので面倒な有線配線工事は必要ありません。

標準でよく利用される直系10センチのパトランプと受信機、受信アンテナ。

特殊なパトランプ
音声アナウンスを流すパトランプも受信機に接続してご利用いただく事ができます。ご相談ください。

以下　受信機とメロディや音声アナウンスを流すパトランプを繋いだ納品写真。

各種業務の省力化に貢献、生産性の向上、無駄ロスを排除、迅速なトラブル対応などにご利用いただけます。

受注生産品。
使用条件などご要望に応じて仕様のご相談をさせていただいております。
