押しボタン式無線パトランプ緊急連絡装置(特定小電力無線)のご紹介。

押しボタン式無線パトランプ緊急連絡装置(特定小電力無線)のオプション機器のご紹介-ご利用をご希望の際はご相談ください。

送信機と受信機に停電対策用の小型バッテリを組み込んで製作する事ができます。
6P型ニッケル水素電池を使用します。以下が小型バッテリの保ち具合の目安となります。新品電池でフル充電状態の例です。

1.送信機
連続電波送信 約1時間
※送信機は電波を発信するときだけ電力を使用します。

2.受信機
待ち受け状態を維持するために、常時電力を消費し続けます。
電波を受信しない待機状態 約2時間
電波を受信した状態
接点信号出力のみ 連続約1時間接点信号を出力できます。
75デシベル内蔵電子ブザー鳴動+接点信号出力 連続約10分程、接点信号出力とブザーを駆動できます。




無線受信機を金属ポールに固定することは出来ますか?
標準の受信機は壁面設置のねじ止め方式となりますが、ポール設置をご希望の場合は、受信機などの機器類の裏面にクランプを予め取り付けてネジで締め上げることで金属ポールに固定することができます。

(例)
無線受信機+表示灯を金属ポールに固定する場合。
無線受信機の裏面にポール固定用クランプ。
表示灯の壁面固定用のブラケットやL字金具にポール固定用クランプを取り付ける。



受信機に有線式押しボタンボックスを追加してご利用いただく方法。
無線受信機は送信機からの電波を受信、もしくは有線式押しボタン押されることのどちらでも反応するようにできます。
受信機に有線式押しボタンボックスを追加してご利用いただく方法





以下のような特集な回転灯を受信機側で遠隔操作する事もできます。


直径100ミリ小型LED表示灯
パトライト社の小型LED表示灯。受信部分の機器に電源ケーブルで接続して作動させます。
写真は電源プラグを使った接続タイプ。
外観は同じで、ブザー内蔵の機種とブザーの内蔵されていない機種をお選びいただけます。
黄色のパトライト社製小型LED回転灯の外観写真



黄色LED回転の駆動中の写真
黄色ランプの回転時の写真。

LED光源とブラシレスモータ採用により長寿命を実現。メンテナンス工数を大幅に削減し、長期間安心してご使用いただけます。高所取付で使用される作業車の手配コストや作業工賃の削減に貢献します。

高視認性。新開発のデュアルリフレクタは、2重の反射鏡でLEDの光を効率的に集光。拡張された発光面積により視認性向上。回転灯特有の「走る光」の効果をさらに際立たせます。長寿命化でメンテナンスの心配無要。ブザーを併用することでより注意喚起が可能です。


パトライト社製回転灯、4色からお選びいただけます
色は4色からお選びいただけます。


ランプ部分のサイズ  直径100ミリ 縦140ミリ
電圧 AC100V
取付方法  3点ボルト足で取り付け金具に取り付けます。
警告音 ブザー内蔵の機種とブザー無しの機種の2種類からお選びいただけます。ブザーの音量は90dbです。
材質(グローブ/ボディ) ポリカーボネート
適合規格 PSE


パトライト社製のブザー内蔵直径100ミリ小型LED表示灯が作動している動画
パトライト社製のブザー内蔵直径100ミリ小型LED表示灯が作動している動画。




弊社の無線受信機にパトライト製回転灯を接続した写真。
回転灯の電源接続部分は電源プラグではなく、受信機内部の電源端子台に電源線を直結した納品例の写真です。
弊社の無線受信機にパトライト製回転灯を接続した写真-受信機内部の電源端子台に電源線を直結した納品例の写真

回転灯の壁面取付用L字型ブラケット。回転灯の3点ボルトをブラケットにネジ止めします。その後、壁面にブラケットをネジ止めして固定しします。

回転灯下側に出ている回転灯固定用3点ボルト。壁面固定用ブラケットにボルトを通して固定します。

以下 壁面固定用L字型ブラケットを表示灯(回転灯)に取り付けた写真。
壁面設置用のブラケットを表示灯、回転灯に取り付けた写真


※ご注意
当機種の回転灯は振動の多い車両などに取付けての利用にはおすすめできません。車載で使用する際は振動に強い別機種でご検討をお願い申し上げます。
お選びいただけます。




受信機と回転灯の接続方法の例
受信機内部の端子台に回転灯の電源ケーブルや信号線を接続してしっかりと固定します。
接続部の穴の上にある白い長方形の押しボタンを細身のドライバーで押し込みます。
ボタンを押し込んでいる間に回転灯の電源ケーブルの先端を、丸い穴の奥までしっかり差し込んでからボタンを放すと電源ケーブルが固定されます。細身のドライバを使うと作業がしやすいです。
同様にもう一本の電源ケーブルも固定します。

無線受信機と回転灯の電源ケーブルや信号線の接続方法
※回転灯は全て手取り寄せ品になります。標準的な回転灯の弊社への入荷は10日前後となります。機種や色によっては2,3週間前後のご猶予をお願い申し上げます。



ホーンスピーカ一体型音声合成回転灯

ランプが回転しながら音声アナウンスを流します。
ホーンスピーカ一体型音声合成回転灯RT-100VF
パトライト社製。
ランプが回転しながら、予め登録された音声アナウンスを流します。

大型ホーン。
音量は大音量の105デシベル〜0デシベルまで内部の音量調節つまみで調節できます。
カラー 赤 黄 緑 青
グローブ ・耐候性、透光性に優れたアクリル樹脂

低音を重視した設計で、耳にやさしい音質です。
防滴構造のため屋外でも使用できます。
納期にお時間をいただく場合がございます。


(予めご用意されている音声アナウンスの例-1つを選択)
車が出庫します。ご注意ください。
車が出入りします。ご注意ください。
車両が出入りしますので通行にご注意ください。
運転します。付近の人は注意してください。
異常が発生しました。点検してください。
危険です。立ち入り禁止区域内で作業しないでください。
材料がひっかかりました。位置を直してください。
歩行者が横断中です。しばらくお待ちください。
歩行者、自転車に注意しましょう。
歩行者にご注意ください。
注意してください。リフトが出ます
車両を停止してください。
ピンポン 車両が近づいています。
車両が出入りしますので通行にご注意ください。
危険ですので関係者以外立ち入り禁止です。
フォークリフトが来ます。ご注意ください。
ピンポン フォークリフトが走行中です。ご注意ください。
これより先は入らないでください。


※お客様のご希望のオリジナル音声アナウンスのご相談も承ります。

商品の動画の紹介
【車が出入りします。ご注意ください。】の合成音声を流しながら回転する回転灯の動画



商品の動画の紹介
【歩行者にご注意ください。】の合成音声を流しながら回転するパトライトの動画。



緊急アラーム音パトライトRT-100VFと無線装置を動かした動画
【緊急アラーム音】パトライトRT-100VFと無線装置を動かした動画。



緊急アラーム音パトライトRT-100VFと無線装置を動かした動画
【ピロリロ音】パトライトRT-100VFと無線装置を動かした動画。

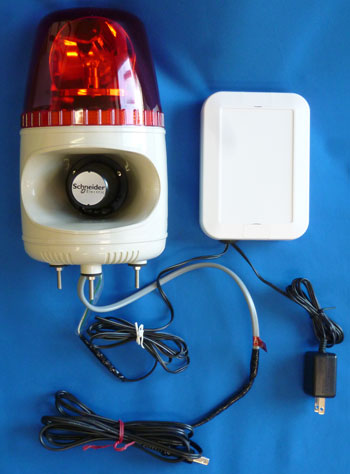

無線受信機とホーンスピーカ一体型音声合成回転灯をつないだ写真。信号線で接続します。
無線スイッチとホーンスピーカ一体型音声合成回転灯をつないだ写真


各種警報機や無線受信機と信号線で接続します
各種警報機や無線受信機と信号線で接続します。回転灯側も電源が必要になります。


レンズの中に0デシベル(無音)から105デシベルの間で音量を調節できるつまみがついています。
レンズの中に0デシベルから105デシベルの間で音量を調節できるつまみがついています


ホーンスピーカ一体型音声合成回転灯の壁面固定用L字型金具。
ホーンスピーカ一体型音声合成回転灯の壁面固定用L字型金具


弊社で希望するオリジナル音声メッセージを作成して回転灯に吹き込むことは出来ないでしょうか?

音声合成タイプの回転灯から関西弁の音声アナウンスを流すことはできませんか?



ホーンスピーカ一体型マルチ電子音回転灯
ランプが回転しながらメロディを流します
ホーンスピーカ一体型音声合成回転灯RT-100
無線受信機に接続して駆動することができます。
パトライト社製。
ランプが回転しながら、予め設定されたメロディを流します。

大型ホーン。 音量は大音量の105デシベル〜0デシベルまで内部の音量調節つまみで調節できます。
カラー 赤 黄 緑 青
グローブ ・耐候性、透光性に優れたアクリル樹脂
防滴構造のため屋外でも使用できます。
ランプ部分の直径162ミリ、台座部分の直径約200ミリ
使用温度 -20〜+50度
重量 約2キロ
定格電圧:AC100V
納期にお時間をいただく場合がございます。

(流すことが出来る警告音やメロディの例)
ピンポン
ブープー
ピロロン
プルル
ピーポーピーポー
カンカン
メリーさんの羊
大きな古時計
宇宙戦艦ヤマト
静かな湖畔
村の鍛冶屋
負けないで
ガッツだぜ
愛は勝つ


無線受信機とホーンスピーカ一体型マルチ電子音回転灯をつないだ写真。信号線で接続します。
無線受信機とホーンスピーカ一体型マルチ電子音回転灯を信号線でつないだ写真


各種警報機や無線受信機と信号線で接続します
各種警報機や無線受信機と信号線で接続します。回転灯側も電源が必要になります。


レンズの中にある0デシベル(無音)から105デシベルの間で音量を調節できるつまみがついています。
レンズの中にある0デシベルから105デシベルの間で音量を調節できるつまみがついています


ホーンスピーカ一体型マルチ電子音回転灯の壁面固定用L字型金具。
ホーンスピーカ一体型マルチ電子音回転灯の壁面固定用L字型金具




直径140ミリ メロディアラーム電子音内蔵電球回転灯
(※取り寄せ品-価格は別途お問い合わせください。)

メロディアラーム電球回転灯

株式会社デジタル製(前アロー株式会社製)。
押しボタン式無線パトランプ緊急連絡装置の特定小電力無線受信機に接続して利用できます。
防雨構造、屋外設置可能。


105デシベル大音量。 内蔵ボリュームつまみで0(無音)〜105デシベルまで無段階に調節できます。
電子音は回転灯と連動しており、電子音作動中はランプも動作します。
複数の音色からご希望のアラーム音から1つを選ぶことができます。
保護特性IP23(正方向取り付け時)。
ランプ本体のサイズ:直径14センチ、縦(長さ)約25センチ。
電源:AC100V
色は赤、黄色の2色からお選びください
以下の音色をお選びいただけます。ご注文の際は色と一緒に予めご指定ください。

ベル音(プルルル)
ブザー音(ブーブーブー)
チャイム音(ピンポーン)
呼び出し音(プポピポ)

明日があるさ
禁じられた遊び
メリーさんの羊
カチューシャ
モーツアルト40番
草競馬
サザエさん
禁じられた遊び
アマリリス
タッチ
カチューシャ


※納品後の音色変更をご希望の場合は、機器を一旦お預かりする形となります。
電源ケーブル、信号線の長さは約30センチ。 線の長さは予めご指定をいただければ調整して納品できます。
※本製品は取り寄せ品になりますので、納品まで2週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。




受信機、回転灯とも電源(AC100V)が必要になります。
受信機と回転灯は信号ケーブルで結びます。

壁面固定用L字金具、卓上固定用金具
壁面固定用L字金具、卓上固定用金具



直径140ミリ ホーンスピーカ型音声合成警報器内蔵電球回転灯(※取り寄せ品-価格は別途お問い合わせください。) 株式会社デジタル製(前アロー株式会社製)。
押しボタン式無線パトランプ緊急連絡装置の特定小電力無線受信機に接続して利用できます。


105デシベル大音量。 内蔵ボリュームつまみで0(無音)〜105デシベルまで無段階に調節できます。
電子音は回転灯と連動しており、電子音作動中はランプも動作します。
音声は起動信号がワンショット(50ms以上)の場合、1回コメントを再生し、連続信号の場合は繰り返し再生します。
回転灯一体型です。
保護特性IP23(正方向取り付け時)です。
本機購入と同時に標準コメントライブラリーからコメントをご指定いただきます。

標準コメントライブラリーから音や単語を選んで音声アナウンスを作ります。用語の組み合わせは自由です。
(コメント例)
車 出庫します
ピンポン 出庫します ご注意ください
ピンポン コンベアーライン 起動します
ピンポン コンベアーライン 起動します
ピピピ 搬送車 緊急停止 緊急停止


商品の動画の紹介
無線操作出来る車両出入庫の警告をする音声アナウンス付き回転灯の動画

ランプ本体のサイズ:直径14センチ、縦(長さ)約25センチ。
電源:AC100V

※納品後のアナウンス変更をご希望の場合は、機器を一旦お預かりする形となります。

色は2色からお選びいただけます。
電源ケーブルの長さは約30センチ。線の長さは予めご指定をいただければ調整して納品できます。

※本製品はメーカーからの取り寄せ品になりますので納品まで10日〜2週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。

ホーンスピーカ型音声合成警報器内蔵電球回転灯と無線スイッチを接続した納品写真。

ホーンスピーカ型音声合成警報器内蔵電球回転灯と無線スイッチを接続した納品写真





直径162ミリ大型LED流動点滅表示灯(※取り寄せ品-価格は別途お問い合わせください。)
直径162ミリ大型LED流動点滅表示灯
株式会社パトライト製。
押しボタン式無線パトランプ緊急連絡装置の特定小電力無線受信機に接続して利用できます。


赤色と黄色の2色からお選びいただけます。
耐候性、透光性に優れたアクリル樹脂。


光源に24個の超高輝度LEDを採用し、レンズグローブで効果的に光を拡散します。
光源にLEDを採用することで、電球切れの解消や長寿命化が達成され、高所などメンテナンスしづらい場所にも安心してご使用いただけます。

モータを使用しない電子流動方式で、モータ寿命の心配がありません。
流動閃光数は内蔵ボリュームで50回〜200回まで調節できます。

IP23。
表示灯本体はオールプラスチック。
電源ケーブル、信号線の長さは約30センチ。
線の長さは予めご指定をいただければ調整して納品できます。
※本製品はメーカーからの取り寄せ品になりますので納品まで10日〜2週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。



ホーンスピーカタイプ中型電子音警報器(※追加オプション機器)


押しボタン式無線パトランプ緊急連絡装置の特定小電力無線受信機に接続して利用できます。

最大音量102dB
RoHS指令に対応した商品です。
1台で8〜10音色の内の1音色をスイッチで選択できます。 音色の切り換えや音量の調節は、蓋を外すことなく背面のツマミで簡単に行えます。
音量は0〜102dBまで無段階に調節できます。
取り付けアングルはさびに強いステンレス鋼(SUS)を採用しています。
ボディは耐候性に優れたASA樹脂製。保護特性IP53です。
重さ 約1.2kg

A.非常ベルル音
 (標準)(自火報ベルに類似)
B.発車ベルル音
 (標準)
C.警鐘音
 (標準)
D.ピンポン音
 (標準) (ピンポーン・ピンポーン・・・)
E.非常ベル音
 (標準)
F.非常ベルル音
 (音程が高い)
G.警鐘音
 (周期が速い)
 (カン・カン・ カン・・・)
H.ピューピュー
 ピュー音(ピュー・ピュー・・・)

中型ホーン
ホーンに付属電源ケーブル、信号ケーブルの長さは約30センチ。
ケーブルの長さは予めご指定をいただければ調整して納品できます。

※本製品は取り寄せ品になりますので、納品まで2週間前後のご猶予をお願い申し上げます。
※性能向上にため急遽仕様が若干変更になる場合があります。



LEDランプ付き電子音報知器。(※取り寄せ品-個部にご相談ください。)

押しボタン式無線パトランプ緊急連絡装置の特定小電力無線受信機に接続して利用できます。
大音量ホーン内蔵のLED大型積層信号灯。パトライト製。
球切れの可能性の少ないLED信号灯です。
手の届きにくい高所に設置の際におすすめです。
高所に設置されることを考慮した充分な明るさ。
製品表面にほこりがたまりにくい凸凹を無くしたグローブユニット。
保護特性IP53。水気や塵埃の多い工場でも使用できます。

ランプを点灯しながら様々な音色を出す事ができます。
カンカン。
プルル、カンカン。
ピーポー、ピーポー。
禁じられた遊び。
村のかじや。
静かな湖畔。
大きな古時計。
など。

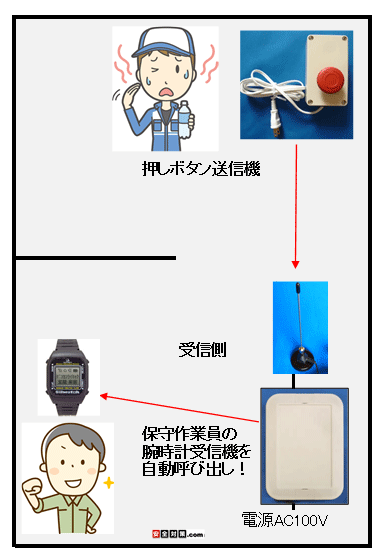

シルウォッチ−携帯型無線呼び出しシステム(※追加オプション機器-ポケットベルに近い商品)
押しボタン式無線パトランプ緊急連絡装置の特定小電力無線受信機に接続して利用できます。
受信機の発報と同時に、受信機から接点信号がシルウオッチ送信機に入力されると、腕時計型受信器や携帯型光受信器など安全責任者、保守メンテナンス担当者が携帯する小型携帯受信機を自動的に呼び出します。

受信機の発報と同時に、受信機から接点信号がシルウオッチ送信機に入力されると、腕時計型受信器や携帯型光受信器など安全責任者、保守メンテナンス担当者が携帯する小型携帯受信機を自動的に呼び出します。
シルウォッチ−携帯型無線呼び出しシステム

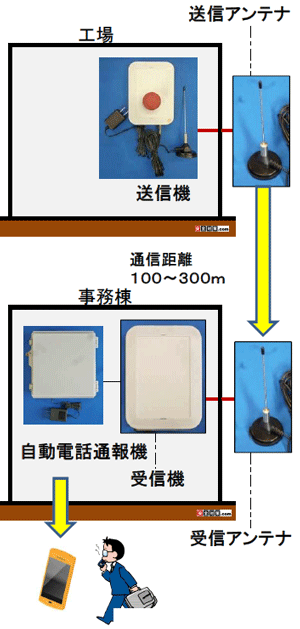

接点信号監視自動電話通報装置-固定電話網を使った緊急連絡システム(※追加オプ ション機器)

押しボタン式無線パトランプ緊急連絡装置の特定小電力無線受信機に接続して利用できます。
押しボタン付き特定小電力無線送信機が押されると受信機側から予め登録された電話番号を呼び出します。
押しボタン付き特定小電力無線送信機が押されると受信機側から予め登録された電話番号を呼び出します。
接点信号が無線受信機より入力されると、予め指定された電話番号へ自動的に電話をかけ始めます。相手先がかかってきた電話に出ると異常を知らせる音声アナウンスが流れます。
通報先の電話番号は最大6カ所まで登録できます。
音声アナウンスは吹き替えできます。
※通報機をご利用いただく場合は、つなぎ込む機器に接点信号出力端子を追加改造する必要がございます。

NTT回線(アナログ回線、ISDN回線、ADSL回線、光電話など)の固定電話回線を使って自動連絡します。

接点信号監視自動電話通報装置-固定電話網を使った緊急連絡システム

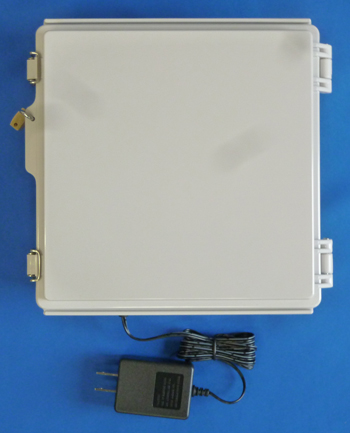

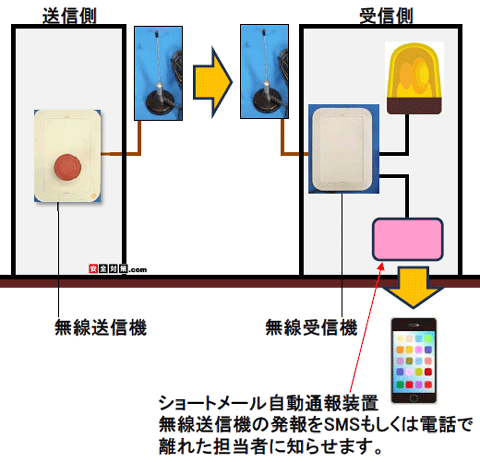

接点信号監視用ショートメール自動通報装置(※追加オプション機器)
接点信号監視用ショートメール自動通報装置
押しボタン式無線パトランプ緊急連絡装置の特定小電力無線受信機に接続して利用できます。
受信機から出力された接点信号がメール通報機の端子台に入力されるとショートメール(SMS)を使って
予め登録された携帯電話やスマートホンへ自動的に緊急連絡を行います。

※メール通報機をご利用いただく場合は警報表示盤に接点信号出力端子を追加改造する必要がございます。

NTTドコモ SIMカードを使ってショートメールを発信します。
現地に電話回線にひかれていない場合も遠隔地の担当者に異常事態発生を知らせる事ができます。
現場から離れた担当者に異常事態発生を自動的に連絡する事ができます。



押しボタン式無線パトランプ緊急連絡装置(特定小電力無線)
固定式の無線押しボタンを使って100〜300mほど離れた受信機側でパトライトや警告ブザーの鳴動、もしくは接点出力を行います。 工場や作業場、倉庫やホール、研究施設、学校、大型店舗などでご利用いただいております。
業務上の緊急連絡、非常通報、保守担当者の呼び出し。係員や担当者、自動車の誘導などに御利用いただけます。
送信機、受信機ともコンセントに差し込むだけで設置可能。面倒な有線配線工事は必要ありません。

 押しボタン式無線パトランプ緊急連絡装置無線式の緊急呼び出しボタンを押すと数百m離れた

や受信機側でパトライトやブザーの鳴動
