高温多湿の作業室内に緊急連絡用の非常ボタンの設置を考えています。

押しボタン式無線パトランプ緊急連絡装置への質問と回答

別棟のサウナのような高温多湿の作業室内に、事務所までの緊急連絡用の非常ボタンの設置を考えています。作業室から事務所まで50mほど離れています。

作業室内に設置する非常用ボタンと、事務所内に取り付ける受信機で、安全システムの提案をお願いできないでしょうか？

（以下　ご質問への回答）

ご要望を拝見させていただきました。

最初は、防水タイプの電池式の無線押しボタンで検討をいたしましたが、技術担当者に確認をいたしましたところ、高温多湿の室内に電池式の押しボタンを取り付けますと、防水構造であっても電池の劣化が激しく、おすすめできないとのことでした。

そこで今回は、通常の押しボタン付無線送信機から押しボタンを独立させた、押しボタン式無線連絡システムで検討をさせていただきました。

高温多湿の作業室内に有線方式の電源の要らない押しボタンボックス、電源の必要な無線システム一式は作業室の外の外壁に設置する方式となります。
無線送信機本体は防雨ケースを使います。

送信機本体から押しボタンを独立させて、ボタンボックスの中に無線通信モジュールを無くする方式となります。

以下　イメージ図
サウナのような高温多湿の作業室内に事務所へ緊急連絡用の非常ボタンの設置を考えています。押しボタン式無線パトランプ緊急連絡装置

サウナのような高温多湿の作業室内に事務所へ緊急連絡用の非常ボタンの設置を考えています。押しボタン式無線パトランプ緊急連絡装置

以下　動作の流れ

作業室内の押しボタンボックスユニット

市販の非常ボタンを利用する方法もあります。写真はパナソニックEK56非常用押釦。

↓
信号ケーブル
↓

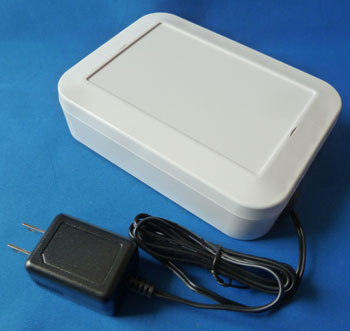

無線送信機本体

無線送信機（作業室の外）
AC100V電源要
↓

独立送信アンテナ
無線送信機と有線ケーブルで接続する形となります。

作業室内の押しボタンが押されると、建物の外に設置された独立送信アンテナから電波が発信されます。
事務室内の無線受信機は、作業室から発信された電波を受信すると、回転灯を作動させて押しボタンが押されたことを知らせます。

押しボタンは、パナソニックEK56、idec製の押しボタンスイッチなどもご利用いただくことができます。ご希望の場合はご相談ください。

パトライト社製のブザー内蔵直径100ミリ小型LED表示灯が作動している動画。
音量は90デシベルの固定。直径10センチ。

商品の詳細なご紹介ページはこちら！

押しボタン式無線パトランプ緊急連絡装置(特定小電力無線)

長距離無線方式の押しボタンのオンオフ操作で100～300m離れたや表示灯やパトランプの入り切り遠隔操作をする事ができます。

大がかりな有線配線工事は必要ありません。

工場や倉庫での緊急連絡や非常通報、業務連絡、無線指示の合図。

店舗や娯楽施設、スポーツジム、公園などでの係員の呼び出し、業務連絡、緊急連絡。
屋外作業場や駐車場での自動車や作業車輌、フォークリフトやトラックの誘導と呼び出し、歩行者や自転車の交通誘導。

離れた場所にあるランプや照明、設備装置の遠隔操作。
各種のパトランプを使って警告音以外にメロディ、音声アナウンスを離れた場所で流す事もできます。

各種業務の省力化に貢献、生産性の向上、無駄ロスを排除、迅速なトラブル対応などにご利用いただけます。

受注生産品。使用条件などご要望に応じて仕様のご相談をさせていただいております。
