アンテナ延長ケーブルの長さを伸ばすことは出来ませんか？

リレー接点監視無線自動通報装置への質問と回答

無線送信機のある建物と受信機がある建物は100mほど離れた別の建物になります。

送信機の操作で、受信機付属の外部受信アンテナの位置から20mほど奥まった位置でパトランプを回転させたいです。

アンテナ延長ケーブルは最長約10mとなっていますが、アンテナ延長ケーブルをパトランプの位置まで延長する事は出来ないでしょうか？

外部受信アンテナ→アンテナケーブル10m→受信機→パトランプ
パトランプはアンテナから20mほど奥まった位置が希望。

(回答)

アンテナ延長ケーブルは長さを延長することは出来ません。※アンテナ延長ケーブルは10m以上伸ばしますと送受信感度が落ちてしまいます。

受信機～受信アンテナのケーブルを伸ばす事は出来ませんが、受信機からパトランプへAC100V電源を供給する電源ケーブルを延長する方法もあるかと思います。

パトランプと受信機を繋ぐ電源線の長さを延長する方法

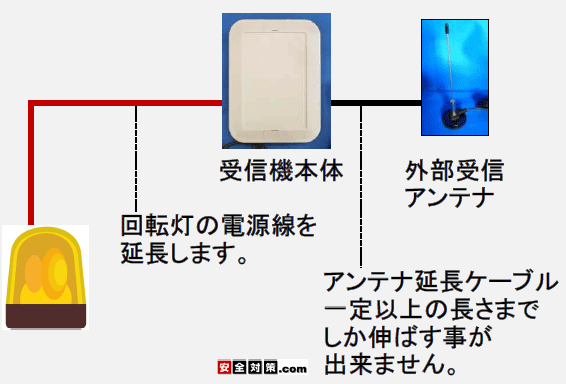

※上のイメージ図
受信機からAC100V電源を供給することでパトランプを駆動させる機器構成例。

(例)
外部受信アンテナ～受信機本体　10m
受信機本体～パトランプ　10m

外部受信アンテナからパトランプまでの距離　
合計　約20m

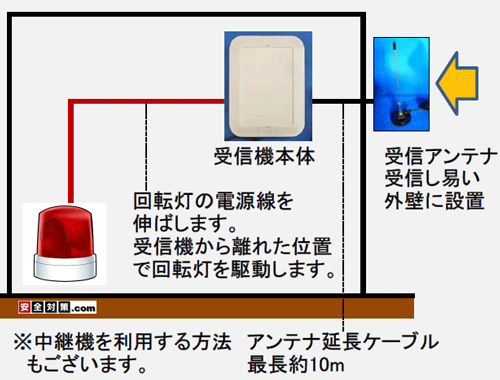

建物の外壁に受信アンテナを取付けた場合のイメージ図。
受信アンテナから見て、少し奥まった位置に回転灯、パトランプを設置するイメージ図。
中継機を導入するまでもない程度の回転灯の動作位置の延長方法。
受信アンテナから見て、少し奥まった位置にパトランプを設置するイメージ図

さらに奥まった位置に回転灯を設置する場合は、中継機の導入をお勧めします。

詳細な内容は以下の商品名をクリックしてください。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

無線送信機は各種設備や警報盤から出る接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送します。

対になる無線受信機からは、自動的に接点信号出力を行ったり、様々な機種の回転灯を作動させて送信機側の接点信号異常を知らせます。

電波の通信距離　100～300m

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機、受信機とも独立したアンテナが付属しています。アンテナの取付位置を調整して電波を遠くまで送受信しやすくすることができます。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。
受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。

各種のセンサーや警報機の発報を離れた場所のパトランプやブザー、メロディ、音声アナウンスを作動させて知らせる。

1.送信機
接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。
内部には以下のような接点信号入力用端子台が内蔵されています。
※ワンタッチ端子台を使用しています。
送信機に内蔵された入力端子台

送信機の接点入力端子と各種設備や警報盤、センサーの接点信号出力端子を信号ケーブルで接続します。

2.受信機
送信機からの電波を受信すると、内部端子より自動的に接点信号出力を行います。
受信機に内蔵された出力端子台

回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。

(利用方法のご紹介)
分析機器が警報アラームを発したときにパトランプを回転させる。
設備トラブル信号が出たら、離れた受信機へ送信して警報を出したい。
水位計、流量計、停電、故障の警報盤の接点信号を受けてパトランプを回したい。
工場の漏電信号、火災警報器の信号を守衛室へ送信する無線装置を検討しています。
高架水槽の給水信号（フロートスイッチ）の無人監視。
火災報知器の警報を自動的に離れた場所に知らせたい。
シーケンサーの接点出力警報を約100ｍ離れた場所へ送りたい。
ポンプの故障の遠隔監視。
ビニールハウスの温度、湿度、空調機、ボイラー異常の無人監視。

リレー接点監視無線自動通報装置関連リンク

無線送信機1台から受信機複数台へ複数接点の出力を指示することはできますか？

ブレーカーがOFFになると離れた管理棟でLEDやパトランプが点滅する無線システムの構築は可能ですか？
