特定小電力無線送信側と受信側の間が鉄板で遮られています大丈夫ですか？

リレー接点監視無線自動通報装置へのご質問と回答

船の中で送信側と受信側の間が鉄板にて遮られているため、実質１００ｍ以内でも電波飛距離数百メートルは必須かとは思いますが、如何でしょうか。また、電波到達距離および混信についても、どの程度の信頼度かなども教えていただければ助かります。

（以下　ご質問への回答）

電波は金属（金属製の建物の壁、天井や床など。鉄筋が使われている建物構造も同じ）に遮断されます。特に途中に鉄板などの金属が間に入ると極端に通信距離が短くなります。船は金属だと推察いたしますので通信環境はかなり厳しいと思われます。

鉄板を迂回する通路や階段などの吹き抜けた空間がありましたら、そこに中継機を配置して、バケツリレーのように迂回して受信機まで通信距離を伸ばす方法や送受信アンテナを外に出す方法もございますが、やはり途中に金属製の扉など金属が挟ますと通信環境的に厳しい点がございます。

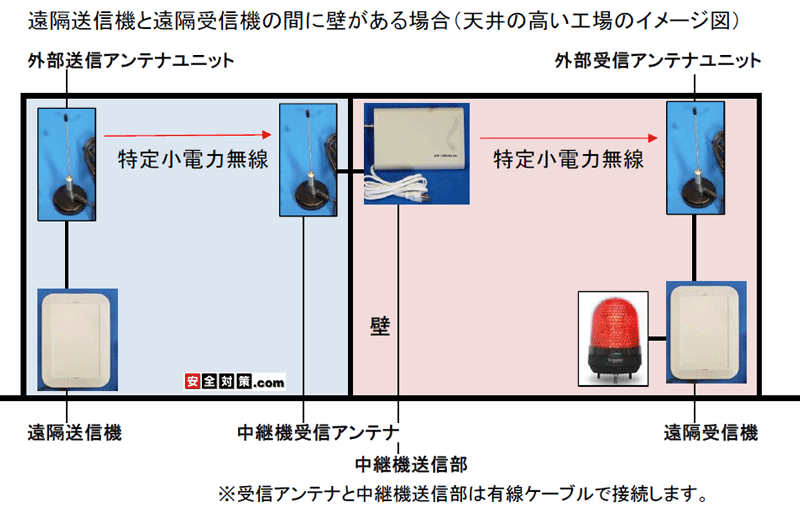

電波を遮断する壁の左右を中継機で結んで、送信機から反対側に電波を出すイメージ図。
中継機の受信アンテナと、中継機送信部は壁を貫通して設置する方式となります。

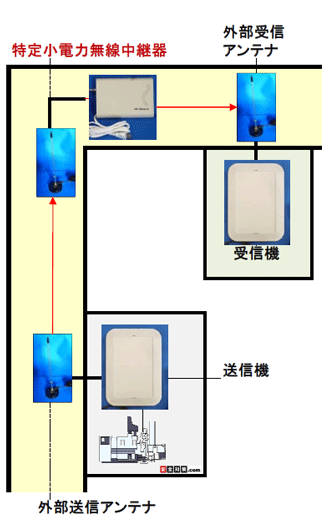

廊下の曲がり角に中継機を配置して電波を受信アンテナまで流すイメージ図。

電波自体に指向性はありません。独自のIDコードが受け込まれていますので混信はありません。

商品の詳細な内容は以下の商品名をクリックしてください。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

無線送信機は各種設備や警報盤から出る接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送します。

無線受信機は電波を受信すると、自動的に接点信号出力を行ったり、様々な機種の回転灯を作動させて送信機側の接点信号異常を知らせます。

電波の通信距離　100～300m

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機、受信機とも独立したアンテナが付属しています。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。
受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。

各種のセンサーや警報機の発報を離れた場所のパトランプやブザー、メロディ、音声アナウンスを作動させて知らせる。

1.送信機
接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。
送信機に内蔵された入力端子台

送信機の接点入力端子と各種設備や警報盤、センサーの接点信号出力端子を信号ケーブルで接続します。

2.受信機
送信機からの電波を受信すると、内部端子より自動的に接点信号出力を行います。
受信機に内蔵された出力端子台

回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。

(利用方法のご紹介)
分析機器が警報アラームを発したときにパトランプを回転させる。
設備トラブル信号が出たら、離れた受信機へ送信して警報を出したい。
水位計、流量計、停電、故障の警報盤の接点信号を受けてパトランプを回したい。
工場の漏電信号、火災警報器の信号を守衛室へ送信する無線装置を検討しています。
高架水槽の給水信号（フロートスイッチ）の無人監視。
シーケンサーの接点出力警報を約100ｍ離れた場所へ送りたい。
ポンプの故障の遠隔監視。
ビニールハウスの温度、湿度、空調機、ボイラー異常の無人監視。
