ガス漏れ警報盤の異常を事務所へ自動通報したいと考えています。

リレー接点監視無線自動通報装置へのご質問と回答

ガス漏れ警報盤が作動した時、事務所への自動無線装置を探しています。事務所・警報盤設置場所ともに100Ｖ電源あり。

事務所～警報盤設置場所約500ｍ程度離れています。

（以下　ご質問への回答）

ガス漏れ警報盤の発報（接点信号が出力される）を無線で知らせるシステムの場合、以下の商品がおすすめです。
ガス漏れ警報盤から出力される接点信号を監視する特定小電力無線商品となります。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

上の商品のご注意点ですが、
送信機→受信機までの電波の届く距離は１００～３００ｍ程度の距離となっておりますので、５００ｍまで通信する場合は、途中に中継機が１台か２台必要になると思います。
接点信号監視用の特定小電力無線中継機

中継機は標準型でAC100V電源式。取付場所で電源の取れない場合はソーラー方式の中継機を製作することもできます。

警報盤（送信機）から事務所までの間に他の大きな建物や壁、丘（起伏）あると中継器を使って障害物を迂回して電波を流すこともできます。

(別商品)
さらに遠くまで電波で通報出来る商品もございます。
通信距離　屋外見通し環境　最長1200m
接警報盤や設備の無電圧接点信号が920MHz帯の電波を使って離れた無線受信機へ伝送します。
無電圧接点信号出力を長距離無線化して離れた場所に伝送します。
接点信号無線自動伝送システム920MHz帯使用タイプ

電波で直接連絡する無線設備ではどうしても電波が届かない場合、以下のような、電話回線、メールを使った自動連絡装置もございます。
接点信号入力作動型ショートメール自動通報装置
ガス漏れ警報盤からの接点信号がメール通報機の入力されるとショートメール(SMS)を使って予め登録された携帯電話へ自動的に緊急連絡を行います。

接点信号監視用自動電話通報装置
ガス漏れ警報盤から接点信号(無電圧a接点１個)が通報機の入力されるとNTT固定電話回線を使って予め登録された電話番号へ自動的に緊急連絡を行います。
現地に固定電話回線が必要になります。

詳細な内容は以下の商品名をクリックしてください。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

無線送信機は各種設備や警報盤から出る接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送します。

無線受信機は電波を受信すると、自動的に接点信号出力を行ったり、様々な機種の回転灯を作動させて送信機側の接点信号異常を知らせます。

電波の通信距離　100～300m

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機、受信機とも独立したアンテナが付属しています。アンテナの取付位置を調整して電波を遠くまで送受信しやすくすることができます。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。
受注生産品。ご希望の仕様の御相談を承ります。

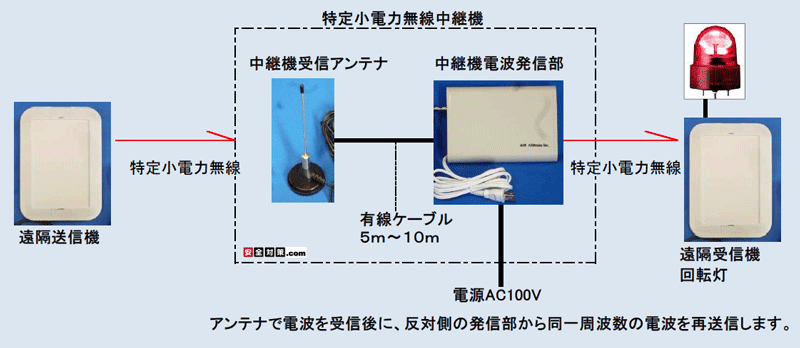

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。

各種のセンサーや警報機の発報を離れた場所のパトランプやブザー、メロディ、音声アナウンスを作動させて知らせる。

1.送信機
接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。
内部には以下のような接点信号入力用端子台が内蔵されています。
※ワンタッチ端子台を使用しています。
送信機に内蔵された入力端子台

送信機の接点入力端子と各種設備や警報盤、センサーの接点信号出力端子を信号ケーブルで接続します。

2.受信機
送信機からの電波を受信すると、内部端子より自動的に接点信号出力を行います。
受信機に内蔵された出力端子台

回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。

(利用方法のご紹介)
分析機器が警報アラームを発したときにパトランプを回転させる。
設備トラブル信号が出たら、離れた受信機へ送信して警報を出したい。
水位計、流量計、停電、故障の警報盤の接点信号を受けてパトランプを回したい。
工場の漏電信号、火災警報器の信号を守衛室へ送信する無線装置を検討しています。
高架水槽の給水信号（フロートスイッチ）の無人監視。
火災報知器の警報を自動的に離れた場所に知らせたい。
シーケンサーの接点出力警報を約100ｍ離れた場所へ送りたい。
ポンプの故障の遠隔監視。
ビニールハウスの温度、湿度、空調機、ボイラー異常の無人監視。
