排水処理装置の警報を200m離れた事務所に無線装置で通報したい。

リレー接点監視無線自動通報装置へのご質問と回答

排水処理装置の一括警報を約２００ｍ離れた事務所に無線で自動通報したい。
（※見積もりをとったところ有線だと多額の費用かかるので。）
送信機、受信機でおおよその費用は幾らかかりますか？

（以下　ご質問への回答）

排水処理装置の一括警報で以下のような例ですと、防雨ケースに収納して製作した場合の機器代金で約２０万円ほどのご予算となります。ご予算は送信機、受信機とも防雨ケースに収納して製作した場合です。

システムの動き
排水処理装置の一括警報が無線送信機に接点信号が入力されると電波発信、事務所の受信機は電波を受信すると内部端子から接点信号を出力します。

送信機、受信機、アンテナとも屋外設置可能な防雨ケースで製作した場合のご予算となります。
１．特定小電力無線自動送信機１台※AC100V電源
　　外部送信アンテナ１個付属
　　※アンテナケーブル１０ｍ付き
　　無電圧A接点入力端子１個内蔵

２．特定小電力無線受信機※AC100V電源
　　外部受信アンテナ１個付属
　　※アンテナケーブル１０ｍ付き
　　無電圧A接点出力端子１個内蔵

特定小電力無線送信機に接点信号が入力されると、それに連動して特定小電力無線受信機の内部端子から接点信号が自動的に出力されます。

排水処理装置の接点信号が切れて送信機の電波発信が止まると、受信機の接点信号出力も自動停止します。
送信機と受信機の動作が連動する一番標準的な動きとなります。

※途中に中継機を入れることもできます。

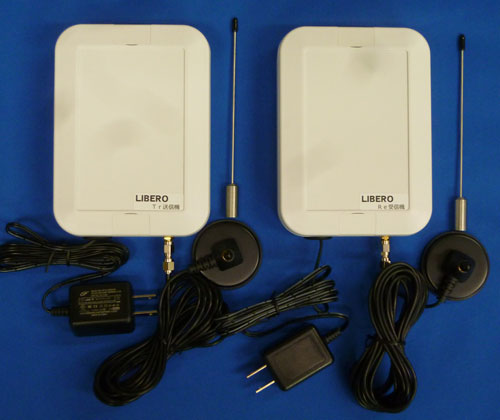

送信機と受信機のセット。どちらもアンテナ付属。
リレー接点監視無線自動通報装置のセット

無線送信機、無線受信機に付属の独立したアンテナ。

送信機、受信機本体とコネクタで接続します。

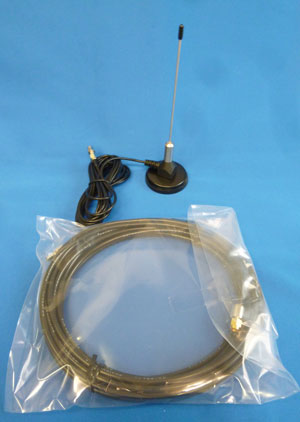

土台付きの独立アンテナ本体とアンテナ接続延長ケーブル。延長ケーブルを使うと長さ約10mになります。

商品の詳細なご紹介ページはこちら！

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

各種設備や警報盤から接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送し、受信機から接点信号出力を行ったり、自動的に警告ブザーや様々な機種の回転灯を作動させて離れた場所に、送信機側の接点信号異常を知らせる事ができます。

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、
生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機～受信機までは長距離無線でやりとりしますので、自由に機器のエリアを設定できます。
通信距離は平均１００～３００ｍ。

送受信機とも通信環境を向上させる独立送受信アンテナが標準で付属しています。
さらに中継器を配置して通信距離を伸ばすことも可能です。

送信機、受信機とも独立したアンテナが付属しています。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。

各種のセンサーや警報機の発報を離れた場所のパトランプやブザー、メロディ、音声アナウンスを作動させて知らせる。

1.送信機
接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。
内部には以下のような接点信号入力用端子台が内蔵されています。
※ワンタッチ端子台を使用しています。
送信機に内蔵された入力端子台
