平面研削盤の稼動停止を別の部屋へ無線連絡する商品を探しています。

リレー接点監視無線自動通報装置へのご質問と回答

工作機械（平面研削盤）電圧200Vの稼動・停止（電源ON状態）の電気信号を無線で工作機械がある部屋とは別の部屋のランプへ飛ばすシステムを検討しています。

部屋同士は同じ建屋内でコンパネを使用して区切っており、距離にして約50ｍ～60ｍ。

要望としては機械が加工を終え止まったら別の部屋でランプが点灯。離れた部屋にいても別の部屋の機械の状況がわかるといったイメージです。

工作機からは無電圧接点信号を取れる前提でのお見積りをお願いします。送信機の電源はAC200V。受信機の電源はAC100Vが希望です。

（以下　ご質問への回答）

以下の商品をおすすめします。電源の種別などご希望の仕様につきましてはご相談ください。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

接点信号が入力された無線送信機が電波を発信すると、受信機側でパトランプが回転します。接点信号の入力がとだえるとパトランプも停止します。

独立した外部アンテナを遠くまで繋がった廊下などに出して、壁などの障害物を回避しながら受信機まで電波を流すイメージ図。
立した外部アンテナを遠くまで繋がった廊下などに出して壁などの障害物を回避しながら受信機まで電波を流すイメージ図

立した外部アンテナを遠くまで繋がった廊下などに出して壁などの障害物を回避しながら受信機まで電波を流すイメージ図

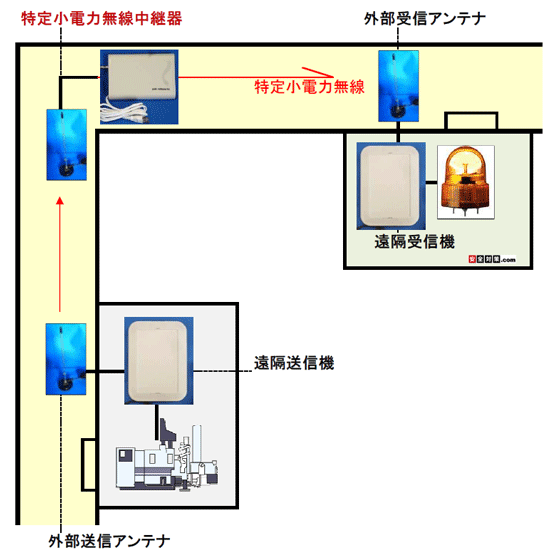

中継機を使って遠くの部屋まで電波が流れるようにするイメージ図。
中継機は追加オプション機器となります。
中継機を使って遠くまで電波が流れるようにするイメージ図

（リレー接点監視無線自動通報装置の動作イメージ図）

接点信号監視用の遠隔送信機
各種設備や警報盤の接点信号を監視します。接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。

無電圧a接点
普段は開放している接点で、外からの指示が入ると閉じる接点です。有線接続-接点信号の取り出し口と無線送信機の端子台を信号ケーブルで接続します。
↓
↓
特定小電力無線　通信距離100～150m
中継機を使って電波が届く範囲を広げることができます。
↓
↓

遠隔受信機
遠隔送信機からの電波を受信すると内部端子より接点信号出力を行います。
受信機は、回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。

詳細な内容は以下の商品名をクリックしてください。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

無線送信機は各種設備や警報盤から出る接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送します。

無線受信機は電波を受信すると、自動的に接点信号出力を行ったり、様々な機種の回転灯を作動させて送信機側の接点信号異常を知らせます。

電波の通信距離　100～300m

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機、受信機とも独立したアンテナが付属しています。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。
受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。

各種のセンサーや警報機の発報を離れた場所のパトランプやブザー、メロディ、音声アナウンスを作動させて知らせる。

1.送信機
接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。
内部には以下のような接点信号入力用端子台が内蔵されています。
※ワンタッチ端子台を使用しています。
送信機に内蔵された入力端子台

送信機の接点入力端子と各種設備や警報盤、センサーの接点信号出力端子を信号ケーブルで接続します。

2.受信機
送信機からの電波を受信すると、内部端子より自動的に接点信号出力を行います。
受信機に内蔵された出力端子台

回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。

(利用方法のご紹介)
分析機器が警報アラームを発したときにパトランプを回転させる。
設備トラブル信号が出たら、離れた受信機へ送信して警報を出したい。
水位計、流量計、停電、故障の警報盤の接点信号を受けてパトランプを回したい。
工場の漏電信号、火災警報器の信号を守衛室へ送信する無線装置を検討しています。
高架水槽の給水信号（フロートスイッチ）の無人監視。
火災報知器の警報を自動的に離れた場所に知らせたい。
シーケンサーの接点出力警報を約100ｍ離れた場所へ送りたい。
ポンプの故障の遠隔監視。
ビニールハウスの温度、湿度、空調機、ボイラー異常の無人監視。
