無線発信器に5接点入力時に受信機で発報接点信号を識別可能ですか？

リレー接点監視無線自動通報装置へのご質問と回答

設備の異常信号（接点）を離れた警備室で受信したく、インターネットで調べたところ御社の製品にヒットしました。

製品には１台の無線発信器に5系統まで信号入力を受けれるとありますが、受信側でその入力信号を区別識別できますか？

（以下　ご質問への回答）

１台の無線発信器に５接点入力、いずれかの接点が入ると受信機に向けて電波送信します。
→無線発信で連絡します。

発信器の電波を受信する受信機の表面には、異常接点識別用の赤色LEDを５つ追加したり、積層式（５段積み）の表示灯やパトランプを接続する事で識別出来るようにできます。

※同時に受信機から接点１～５の個別に接点出力をすることが可能です。

周囲に人の目につくようにしたい場合には、受信機に色違いのパトランプ（赤色、黄色、青色...）を複数個、もしくは段積層式のタワー式表示灯や回転灯を点灯、回転させて識別することもできます。

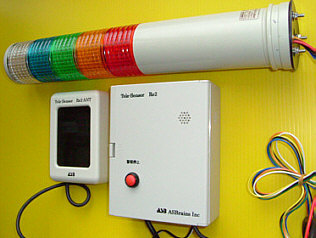

特定小電力無線受信機と５段積みタワー式表示灯

例
接点1発報→赤色点灯　　接点２発報→オレンジ色点灯　　接点３発報→緑色点灯...。
送信機から電波を受信すると、それに見合った色のランプが点灯します。

（製作例）

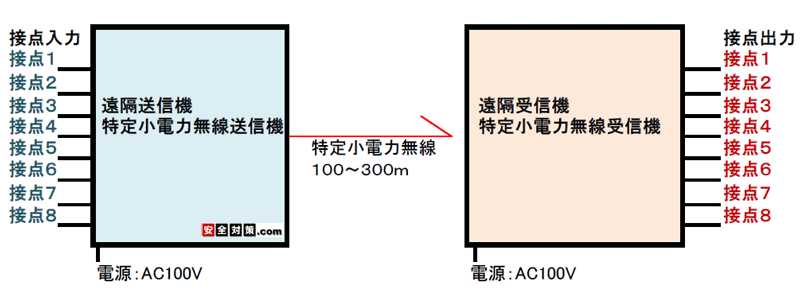

８点信号入力送信機＋８点信号出力受信機。
１台の無線送信機で最大８点までの無電圧a接点信号出力を監視できます。

１台の特定小電力無線送信機で最大８点までの信号を監視できます。８点信号入力送信機＋８点信号出力受信機。

１台の特定小電力無線送信機で最大８点までの信号を監視できます。８点信号入力送信機＋８点信号出力受信機。

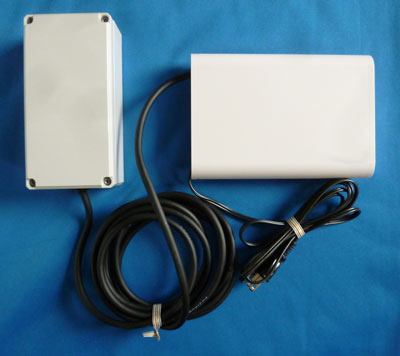

８点信号監視用の特定小電力無線送信機の納品写真。
左-防雨ケースタイプの外部送信アンテナ　左－送信機本体

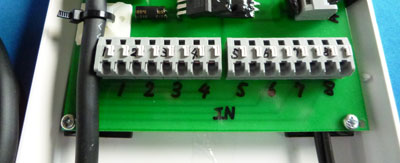

送信機内部に８点信号出力用の端子台が内蔵されています

送信機本体内部に８点信号入力用の端子台が内蔵されています。

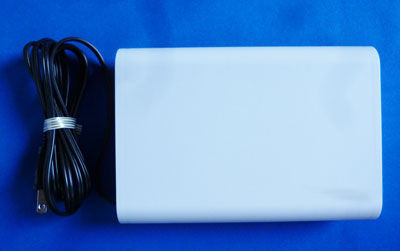

８点信号出力タイプの特定小電力無線受信機の納品写真。これにロッドアンテナ型の外部受信アンテナユニットが付属します。

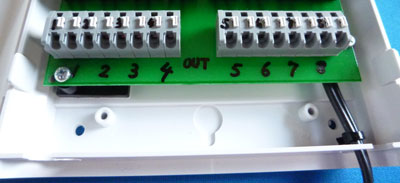

受信機内部に８点信号出力用の端子台が内蔵されています

受信機本体内部に８点信号出力用の端子台が内蔵されています。

(本製品の特徴)
無線送信機、無線受信機に付属の独立したアンテナ。
アンテナの位置を変えて良好な通信環境を作り出すことができます。
写真のように立てた状態で取付けてください。横倒しや逆さに取付けると送受信感度が落ちます。
無線送信機、無線受信機に付属の独立したアンテナ

アンテナは送信機、受信機本体とコネクタで接続します。

土台付きの独立アンテナ本体とアンテナ接続延長ケーブル。延長ケーブルを使うと長さ約10mになります。

詳細な内容は以下の商品名をクリックしてください。

リレー接点監視無線自動通報装置（特定小電力無線接点信号伝送システム）

無線送信機は各種設備や警報盤から出る接点信号(無電圧a接点信号)を受けて、電波で離れた場所の受信機に伝送します。

無線受信機は電波を受信すると、自動的に接点信号出力を行ったり、様々な機種の回転灯を作動させて送信機側の接点信号異常を知らせます。

電波の通信距離　100～300m

各種警報機の２４時間異常無人監視、工場内の作業機械などの設備の運営効率アップ、無人化、省力化、生産性向上、無駄ロスを排除、ミスの防止と迅速なトラブル対応にお役に立てます。

送信機、受信機とも独立したアンテナが付属しています。アンテナの取付位置を調整して電波を遠くまで送受信しやすくすることができます。
送信機と受信機に付属の独立アンテナ

送信機、受信機は屋外設置可能な防雨ケースに収納したり、電源をソーラー電源に変更する事も可能です。
受注生産品。ご希望の仕様の御相談を承ります。

途中に中継機を入れたイメージ図。建物や壁など障害物を迂回して接点信号が出力されたことを受信機に知らせます。
建物と建物の間に中継機を設置して障害物を避けるように通信する事ができます。

各種のセンサーや警報機の発報を離れた場所のパトランプやブザー、メロディ、音声アナウンスを作動させて知らせる。

1.送信機
接続されている設備や警報盤から送信機内部の端子台に無電圧a接点信号が入力されると受信機へ向けて電波で自動通報します。
内部には以下のような接点信号入力用端子台が内蔵されています。
※ワンタッチ端子台を使用しています。
送信機に内蔵された入力端子台

送信機の接点入力端子と各種設備や警報盤、センサーの接点信号出力端子を信号ケーブルで接続します。

2.受信機
送信機からの電波を受信すると、内部端子より自動的に接点信号出力を行います。
受信機に内蔵された出力端子台

回転灯や警報ブザーを作動させる仕様で製作する事も出来ます。

(利用方法のご紹介)
分析機器が警報アラームを発したときにパトランプを回転させる。
設備トラブル信号が出たら、離れた受信機へ送信して警報を出したい。
水位計、流量計、停電、故障の警報盤の接点信号を受けてパトランプを回したい。
工場の漏電信号、火災警報器の信号を守衛室へ送信する無線装置を検討しています。
高架水槽の給水信号（フロートスイッチ）の無人監視。
火災報知器の警報を自動的に離れた場所に知らせたい。
シーケンサーの接点出力警報を約100ｍ離れた場所へ送りたい。
ポンプの故障の遠隔監視。
ビニールハウスの温度、湿度、空調機、ボイラー異常の無人監視。
