リレー接点監視特定小電力無線自動通報装置での中継機の導入方法と送信部と受信アンテナの位置関係。障害物を避けて送信機から受信機まで電波を届きやすくします。
リレー接点監視無線自動通報装置への質問と回答
中継機の基本イメージ。
中継機は、送信部(箱形)と受信アンテナがケーブルで繋がった形状をしています。
受信アンテナで送信機側の電波を受信し、箱状の送信部から電波を再送信します。
中継機は受信アンテナと送信部（本体ケース）が有線ケーブルで繋がった形状をしています。アンテナを繋ぐケーブルの長さ：４ｍもしくは10ｍ。
中継機の受信アンテナが接点信号監視用送信機から発信された電波を受信すると、反対の送信部（箱）から同一の周波数の電波を再送信します。
中継器は複数台を利用出来ます。
※ご相談ください。
（イメージ図）
同一建物、同一フロアだけれども壁や扉に電波が遮断される例。
つながった空間である廊下の曲がり角に中継機を設置して見通しの利かない部屋と部屋の間の電波を中継する運用イメージ。
接点監視送信機付属の送信アンテナと受信機付属受信アンテナの双方から目視出来る位置に中継機を配置します。廊下のような遠くまで繋がった空間。
送信機の送信アンテナ側に中継機付属の受信アンテナを設置します。
バケツリレーのような感じで電波を流します。
吹き抜けの階段室に中継機を置いて１階→３階の事務所へ通報するイメージ図。
送信機と受信機に位置に階差が生じる場合、天井や床に電波が遮断されてしまいます。
一つの解決案として、上階と下階の繋がった階段室の空間を利用して電波を流します。
１階の接点信号監視無線送信機の送信アンテナ方向に中継機の受信アンテナ方向へ、３階の受信機付属の受信アンテナ方向に中継機の送信部（ケース）を配置します。
別々の建物間で通信する場合。
送信機のある建物と受信機のある建物の間に他の建物が存在して電波が届かない場合、屋外用の中継機を使って異なる別の建物へ異常を知らせる運用イメージ図です。
特定小電力無線の電波自体は指向性はありませんので、以下のイメージ図のように電波を遮断する別の建物や塀を迂回して電波を流すように通信距離を伸ばすこともできます。
接点を監視する無線送信機からの電波を、別の建物を直角に迂回するようにして、受信機のアンテナまで届かせます。
送信機側の送信アンテナ→中継機付属の受信アンテナ→中継機送信部（ケース）→受信機付属の受信アンテナへ。
電源がとりにくい位置の屋外の場合はソーラー電源方式の中継機も製作できます。
電波を遮断する建物自体の外壁に防雨ケース収納の中継機を取り付けて電波を迂回させて受信機まで流してやるイメージ図。
電波を邪魔する建物の角に、接点信号監視無線送信機側のアンテナと接点信号出力無線受信機側のアンテナの両方を目視できるポイントが存在する場合には、以下のイメージ図のように建物の角に中継機を配置して電波を受信機まで流してやる方法があります。
中継機受信アンテナ
→ 送信機の独立送信アンテナが目視出来る位置。
中継機送信部（箱状）
→ 受信機の受信アンテナが目視出来る位置。
中継機受信アンテナと中継機送信部（箱）は専用の有線ケーブルでつながります。
長さは最長10ｍ。
接点信号監視無線送信機付属の送信アンテナと受信機付属の受信アンテナの双方から見通しの利く対面の建物の外壁に中継機を配置して、障害物を避けて通信する方法。
中継機受信アンテナ→送信機付属の送信アンテナを目視出来る位置。
中継機送信部（ケースの方）→受信機付属の受信アンテナが目視出来る位置。
工場棟内の設備監視室内の警報を離れた事務棟へ無線緊急連絡を行う場合。
設備管理室が事務棟から見て工場棟の反対側に位置する場合、電波は直接管理棟まで流れにくくなります。
工場の事務棟側の外壁に中継機を配置して電波が流れやすくするようなイメージ図。
工場棟内の電波を中継機を使って一旦屋外に出してやり、管理棟側の受信アンテナで拾う運用イメージとなります。

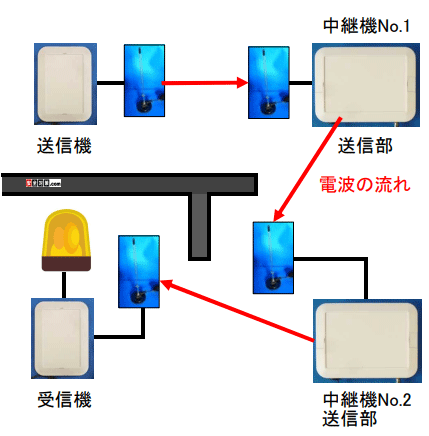

中継機２台を使って壁などの障害物を避けて受信機まで電波を流してやるイメージ図。
以下 電波の流れ
接点監視無線送信機付属の送信アンテナ→中継機No.1の受信アンテナ
中継機No.1の送信部（箱）→中継機No.2の受信アンテナ
中継機No.2の送信部（箱）→受信機付属の受信アンテナ
※電波のやりとりの関連する機器と機器を、互いに目視出来る位置に設置します。
(中継機のよくない配置)

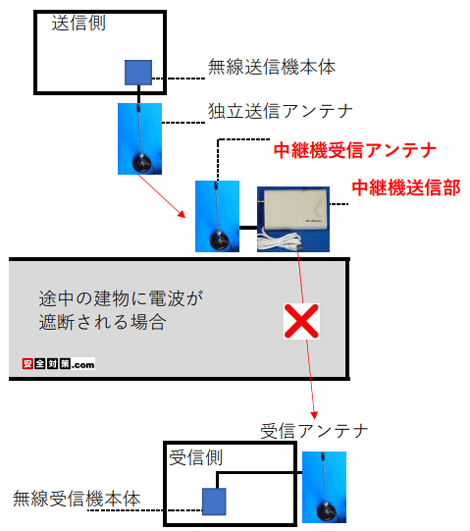

無線受信機の受信アンテナから見て、中継機の送信部（箱形状）が途中にあるの建物の陰になって目視出来ない位置関係の場合。
中継機送信部から発信される電波が、途中の建物に遮られてしまい、受信部までの通信が安定しません。
中継機送信部は、受信機付属の受信アンテナが目視出来る位置に設置することをおすすめします。
接点信号監視無線送信機と受信機の間に、２台の中継機を介して遠くまで電波を届かせるイメージ図。
中継機１と中継機２の配置に注意が必要となります。
１台の接点監視無線送信機から２台の受信機＋回転灯を一斉操作するイメージ図。
無線送信機から受信機No.1の間に障害物のある場合、受信機No.1は中継機を介して電波を受信機まで着信させます。
受信アンテナは横に倒した状態ではなく、縦にして設置した方が受信感度が良くなります。
以下 L字型の金具を使ってアンテナを立てた状態にして壁面に固定した写真。
独立した送信アンテナと受信アンテナの位置関係と取り付け場所。
例えば、別の建物間で電波を送受信する場合、窓ガラス越しに送信側のアンテナと受信側のアンテナが互いに目視できる位置に設置できると較的通信環境は良くなります。
どちらのアンテナも横倒しではなく、以下の写真のようにアンテナは直立した向きで設置すると感度が良くなります。
以下の写真のような網入りガラスは電波を大きく遮断する場合があります。
【外部受信アンテナの中継器への取付方法】
外部受信アンテナは、アンテナ本体（棒）と土台ベース部分に分かれています。
アンテナの根本部分を回しながら土台ベースにねじ込んで固定します。
受信アンテナの土台ベースに付属しているケーブルの先端を、コネクタで中継機の接続部分にねじ込んで固定します。受信アンテナは配線工事のしやすいように脱着可能となっています。延長ケーブルを使った場合も同様に脱着できます。
中継機の受信アンテナをコネクタ部分から外した写真。
