公共施設の無線緊急連絡装置を考えてます。別棟間でも可能ですか？

公園トイレ押しボタン非常警報システムへの質問と回答

公共施設のトイレの警報連絡装置を考えております。
何か良いアイデアがございましたら合わせてお知らせください。

（以下　ご質問への回答）

緊急ボタンを設置する位置（トイレ）から、連絡を受けるまでの距離（通信距離）で以下のようなシステムがございます。

押しボタン式無線パトランプ緊急連絡装置(特定小電力無線)
押しボタン～受信機までの距離１００～３００ｍ程度。電波の障害物が無ければ中継機を入れることで５００ｍほどまで延長できます。
専用の非常押しボタンがセットになっています。

公園トイレ押しボタン非常警報システム
無線式遠隔通報型非常ボタンシステムの応用型です。
専用の非常押しボタンを新たに設置する方式と既存の非常ボタンを利用する方法がございます。

接点信号無線自動伝送システム920MHz帯タイプにパナソニックEK56非常用押釦を接続して利用出来ますか？

学校やマンションのような鉄筋コンクリート造りの建物ですと、同一の建物内であっても、かなり電波が遮断されてしまい通信距離が極端に短くなることがございます。

外部の別棟へ連絡する事になりますと、屋外へ設置する外部送受信アンテナを使う方法もございます。ただこちらの方法でも、途中に大きな建物がありますと通信が難しい場合がございます。

中継機を使って電波の届く距離を延長する方法もあります。

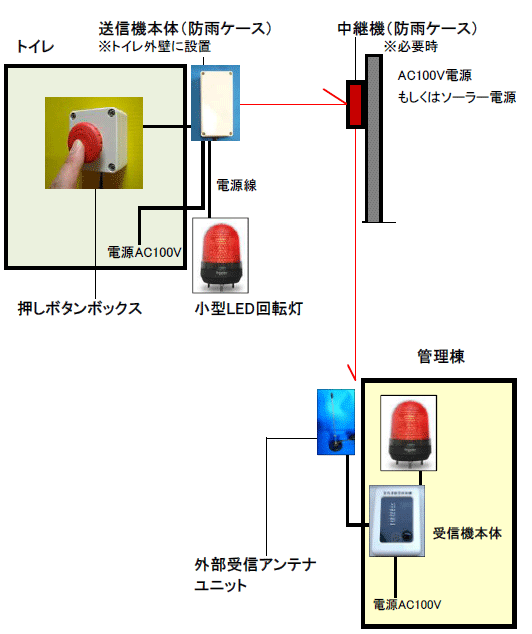

特定小電力無線中継機を導入したイメージ図

無線送信機、無線受信機に付属の独立したアンテナ。

送信機、受信機本体とコネクタで接続します。

土台付きの独立アンテナ本体とアンテナ接続延長ケーブル。延長ケーブルを使うと長さ約10mになります。

そのほかに、トイレから管理棟まで離れているために全く電波の届かない場合、ショートメールを使って担当者に通報するシステムがございます。
こちらはドコモ携帯の使用できる範囲内でしたらどこからでも発信できます。

警報装置の中に発信用のドコモシムカードを内蔵させて外部へ連絡を行います。製品に詳細についてはご相談ください。

商品の詳細なご紹介ページはこちら！

公園トイレ押しボタン非常警報システム

公園や駐車場など建物から離れたトイレに設置の緊急押しボタンが押されると電波で管理事務所へ緊急通報を行います。

トイレと事務所の２カ所で同時にブザー付きパトランプが作動して異常事態発生を知らせます。

トイレ(緊急押しボタン)→事務所の通信距離100～300m。

途中に中継機を配置して電波の届く範囲を広げることができます。

送信機～受信機までは無線信号でやりとりしますので自由にエリアを設定できます。
